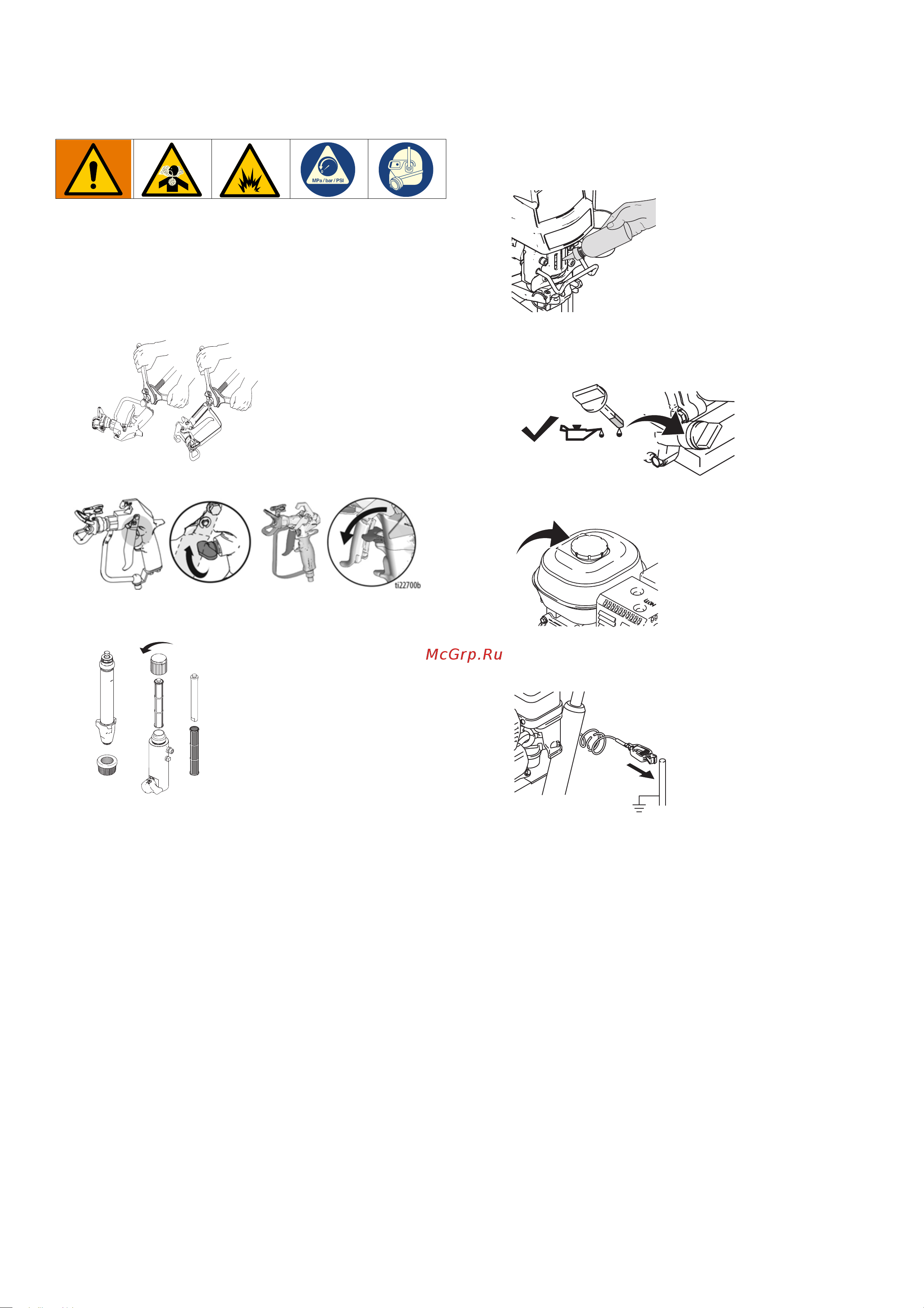

Настройка
3A6411C 15
Настройка
1.
Все распылители, за исключением серии ProContractor:
Подсоедините к распылителю соответствующий шланг
высокого давления Graco.
2.
Выберите устройства:
Установите и надежно закрепите
шланг с оплеткой на впускном отверстии для жидкости
в распылительном пистолете.
3. Установите предохранитель пускового курка пистолета.
4. При распылении текстурированных красок извлеките
впускной сетчатый фильтр и сетку корпуса фильтра.
5. Заполните гайку уплотнения горловины составом TSL,
чтобы предотвратить преждевременный износ уплотнения.
Выполняйте эту операцию при каждом распылении.
6. Проверьте уровень масла в двигателе. При необходимости
добавляйте масло SAE 10W-30 (для летнего периода) или
5W-20 (для зимнего периода).
7. Заполните топливный бак.
8. Подсоедините зажим заземления распылителя
к грунтовому заземлению.
ti22698a
ti22701a
ti22743a
ti5952a
ti5953a
ti5787a
