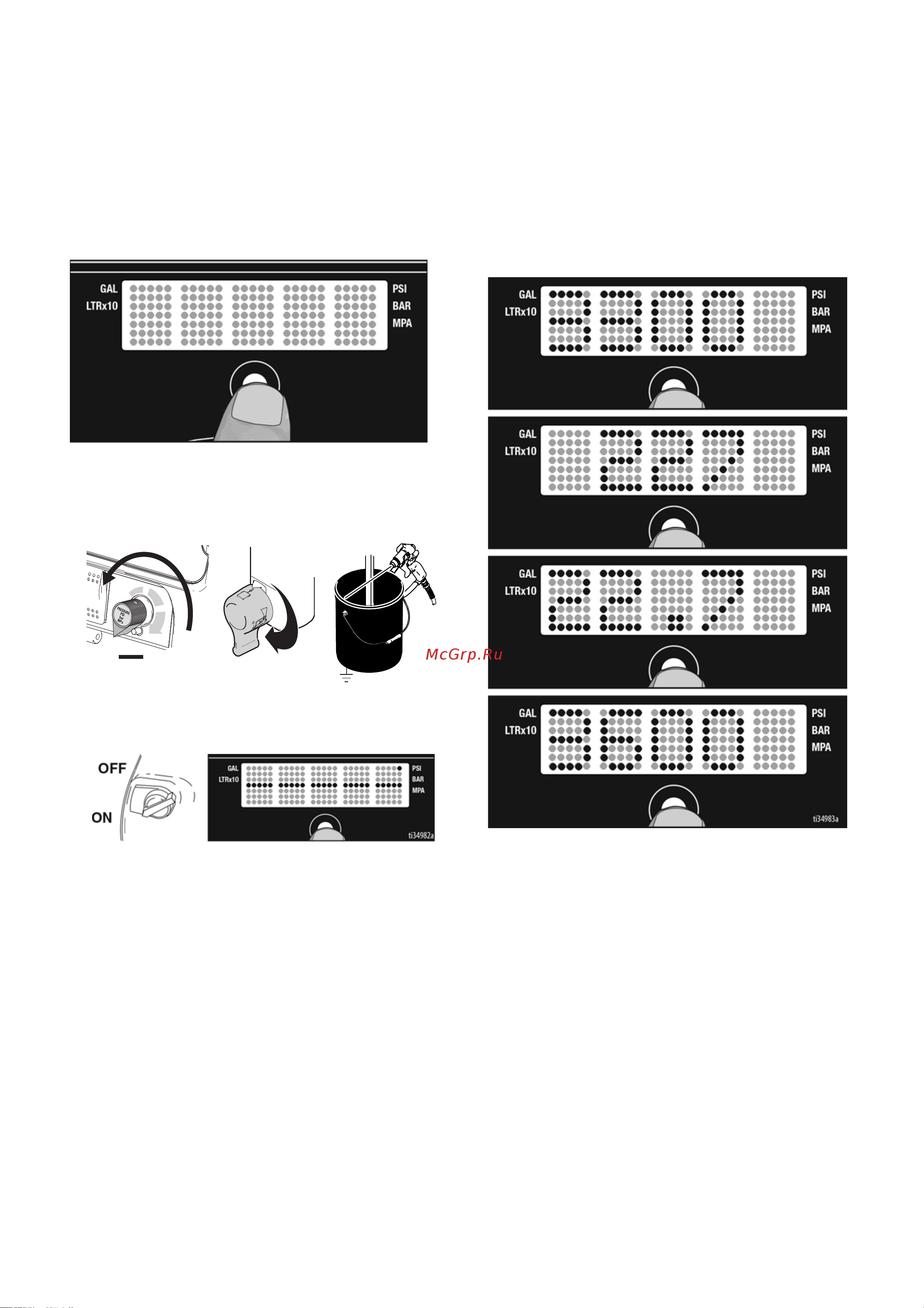

Светодиодный дисплей
3A6411C 21
Светодиодный дисплей
(для устройств ProContractor и Ironman)
Главное меню эксплуатации
Для перехода к следующему экрану нажмите кнопку,
не удерживая ее. Для выбора единиц измерения или сброса
данных нажмите и удерживайте кнопку (5 секунд).
1. Установите минимальную величину давления. Нажмите на
пусковой курок распылителя для сброса давления.
Поверните заливочный клапан вниз, в положение DRAIN
(СЛИВ).
2. ВКЛЮЧИТЕ питание. Появляется дисплей давления. Дефисы
не будут отображаться, пока давление не опустится ниже
значения 200 фунтов на кв. дюйм (14 бар, 1,4 МПа).
Изменение выводимых единиц измерения
Нажмите и удерживайте кнопку DISPLAY [ДИСПЛЕЙ] в течение 5
секунд, чтобы выбрать необходимые единицы измерения
давления (фунты на кв. дюйм, бар, МПа). В случае выбора бар
или МПа галлоны изменятся на литрыx 10. Для изменения
отображаемых единиц измерения ДИСПЛЕЙ должен находиться
в режиме отображения давления, которое должно быть равно
нулю.
ti13243a
ti22714a
