Giraffe GF-AM090AHD [3/4] Внешний вид подключение и работа изделия

Giraffe GF-AM090AHD [3/4] Внешний вид подключение и работа изделия
Монитор
Шайба
Винты крепления
Установочная скоба
Защитный козырек
1. Вниз / Меньше
2. Меню
3. Вверх / Больше
4. Вкл./Выкл. Питания
5. Канал 1 (AHD1)
6. Канал 2 (AHD2)
7. Канал 3 (AHD3)
8. ИК датчик
1. Разъем для подключения
соединительного кабеля
2. Скоба для крепления на
стену
3. Вход кабеля монитора
5.3.2. Контрастность / Contrast:
Выберите пункт Контрастность/Contrast. Затем кнопками со стрелкой ВЛЕВО и
ВПРАВО на панели или ВЛЕВО и ВПРАВО на пульте ДУ отрегулируйте
контрастность экрана. Значение контрастности можно установить в диапазоне от 0 до
100. Сохраните настройки перед выходом из меню.
5.3.3. Насыщенность / Saturation:
Выберите пункт Насыщенность/Saturation. Затем кнопками со стрелкой ВЛЕВО и
ВПРАВО на панели или ВЛЕВО и ВПРАВО на пульте ДУ отрегулируйте
насыщенность экрана. Значение насыщенности можно установить в диапазоне от 0
до 100. Сохраните настройки перед выходом из меню.
5.3.4. Сброс / Reset.
Выберите пункт Сброс / Reset. Затем нажмите кнопку со стрелкой ВЛЕВО или
ВПРАВО на панели, или ВЛЕВО или ВПРАВО на пульте ДУ. Значение вернутся к
заводским установкам. Данный пункт применим только для сброса параметров
яркости, контрастности, насыщенности. Другие параметры могут быть возвращены к
начальным значениям вручную. Сохраните настройки перед выходом из меню.
5.3.5. Для Монитора возможно выбрать один из встроенных режимов изображения.
Используйте пульт ДУ. Нажмите один раз кнопку MENU (появится раздел меню
ИЗОБРАЖЕНИЕ/IMAGE), а затем кнопку MODE SELECT. В левом верхнем углу
экрана отобразится название режима. Повторите порядок действий для выбора
других режимов. Доступны 5 режимов: Day, Night1, Night2, Night3, User. В режиме
User пользователь вручную устанавливает все параметры.
5.4. Раздел НАСТРОЙКИ/SYSTEM. Нажмите дважды кнопку MENU. В этом
разделе возможна настройка следующих параметров Изделия.
5.4.1. Язык / Language
Выберите пункт Язык/Language. Затем кнопками со стрелкой ВЛЕВО и ВПРАВО
на панели или ВЛЕВО и ВПРАВО на пульте ДУ выберите язык Меню,
Сохраните настройки перед выходом из меню. По умолчанию установлен
английский язык.
5.4.2. Возврат / Acc-Time.
Выберите пункт Возврата/Acc Time. Затем кнопками со стрелкой ВЛЕВО и
ВПРАВО на панели или ВЛЕВО и ВПРАВО на пульте ДУ установите время
задержки. Значение может быть установлено от 0 до 15 секунд. При срабатывании
любого Входа Тревоги происходит переключение монитора на изображение камеры,
соответствующий Вход для которой сработал. При значении 0 секунд монитор
возвращается в исходное состояние сразу после восстановления Входа Тревоги. При
значении 3 секунды монитор возвращается в исходное состояние спустя 3 секунды
после восстановления Входа Тревоги.
Сохраните настройки перед выходом из меню. По умолчанию установлено
значение 0 секунд.

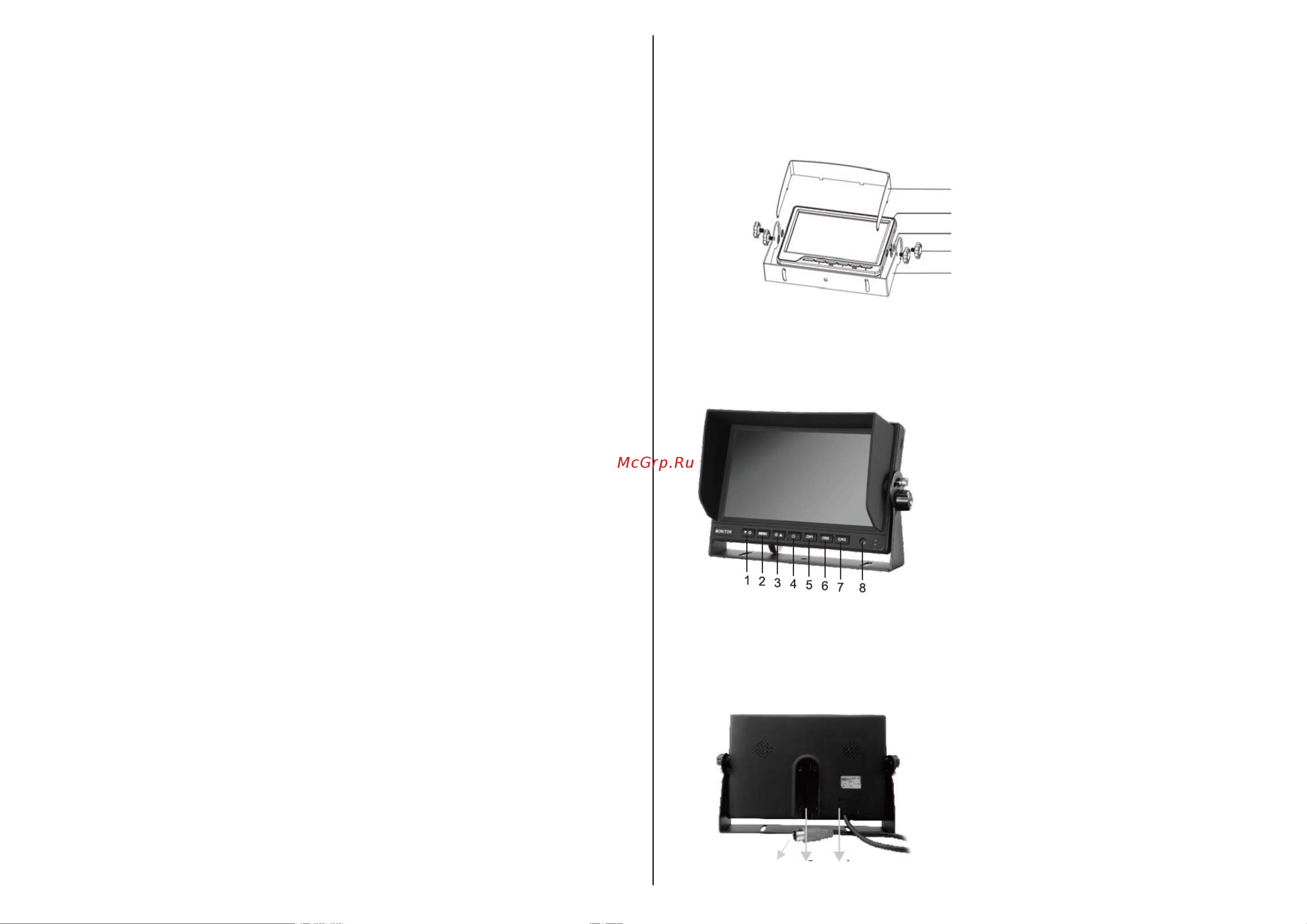

4. Внешний вид, подключение и работа Изделия.
4.1. Составные части монитора представлены на Рис.1.
Рис. 1. Составные элементы монитора.
4.2. Внешний вид и кнопки управления монитора приведены на Рисунке 2. Выбор
режима работы осуществляется нажатием кнопок на лицевой панели или Пульте ДУ
Рис. 2. Вид спереди. Органы управления монитора.
4.3. Способ крепления Изделия на стену и подключение соединительного кабеля
приведены на Рисунке 3.
1 2 3
