1. 13-pin разъем кабеля для обеспечения питания Изделия и соединения

монитора с камерами видеонаблюдения

2. 4-Pin разъем «папа»: Видео Вход 1 (CH1).

3. 4-Pin разъем «папа»: Видео Вход 2 (CH2).

4. 4-Pin разъем «папа»: Видео Вход 3 (CH3).

5. Коричневый провод: Вход Тревоги 1/ сигнал для включения Канала 1 (CH1).

6. Синий провод: Вход Тревоги 2 / сигнал для включения Канала 2 (CH2).

7. Серый провод: Вход Тревоги 3 / сигнал для включения Канала 3 (CH3).

8. Черный провод: «земля» (GND).

9. Красный провод: +12В-24В DC (+12/24V).

1. Вкл. / Выкл. Питания

2. Выбор Видео Входа (Канала)

3. Вправо / Значение Больше

4. Меню

5. Влево / Значение Меньше

6. Выбор Режима /Пункта меню

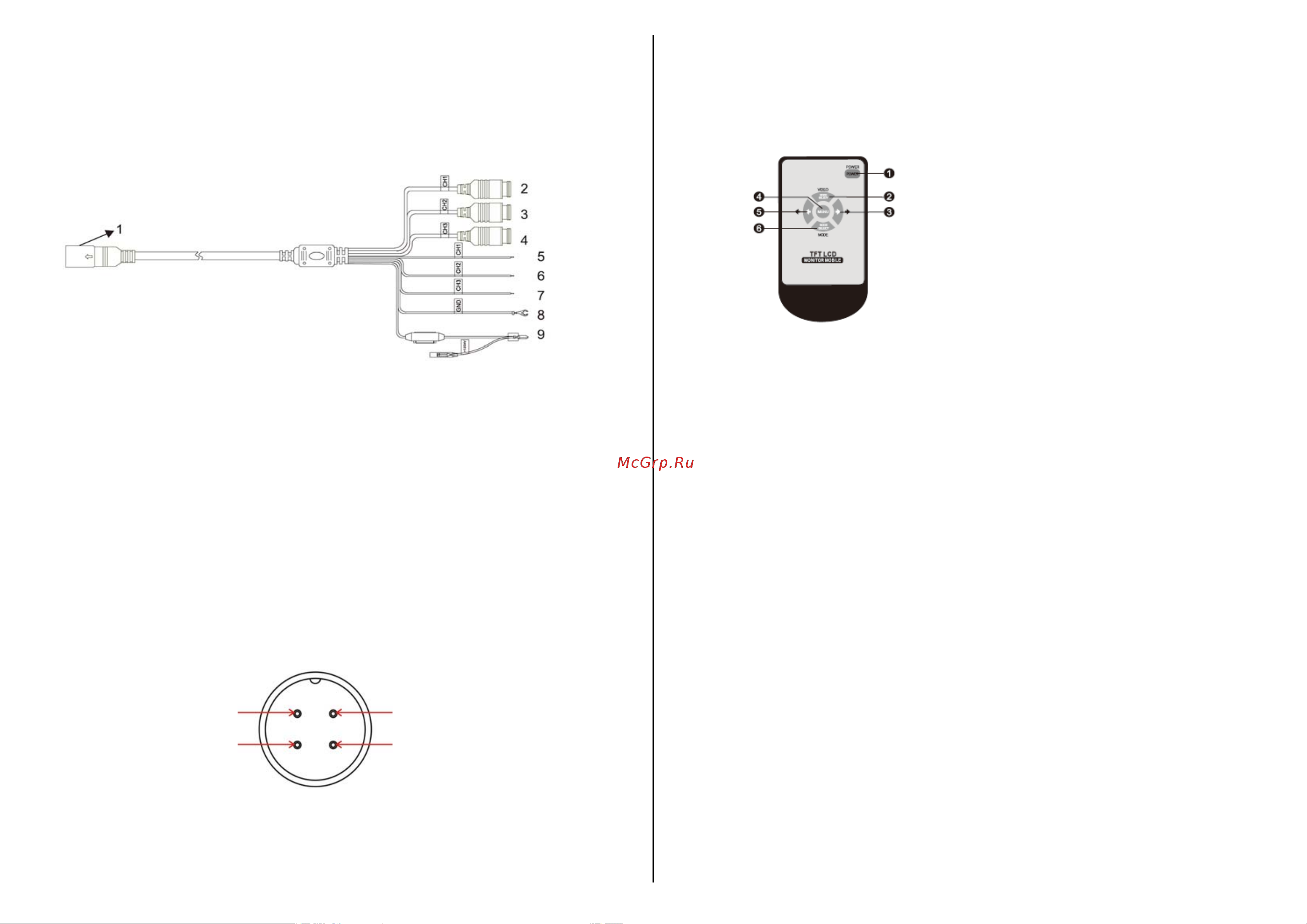

Рис. 3. Вид сзади.

4.4. Для подключения Монитора к источнику питания, а также ТВ камер и

сигнальных устройств к монитору, используйте соединительный кабель из комплекта

поставки Изделия, Рисунок 4.

Рис. 4. Соединительный кабель.

4.5. Назначение контактов на 4-pin разъеме подключения ТВ камер приведено на

Рисунке 5.

Рис. 5. Назначение контактов 4-pin разъема.

4.6. Выбор режима работы также может осуществляться при помощи Пульта ДУ.

Назначение кнопок Пульта ДУ приведено на Рисунке 6.

Рис. 6. Назначение кнопок Пульта ДУ.

5. Параметры Меню.

5.1. Для Изделия могут быть установлены различные параметры работы. Алгоритм

настройки выглядит следующим образом:

Включите Монитор. Нажмите кнопку «MENU» на пульте дистанционного

управления или на передней панели, чтобы открыть экран МЕНЮ. В Меню можно

установить такие параметры, как яркость, контрастность, насыщенность, язык меню,

поворот, сброс, и др.

Используйте кнопку «MENU» на пульте ДУ или на передней панели для выбора

раздела меню. Затем нажмите кнопку со стрелкой ВНИЗ или ВВЕРХ на панели или

ВЛЕВО и ВПРАВО на пульте ДУ для перехода к пунктам раздела меню (пункт будет

выделен фоном). При помощи кнопки CH1 на панели или кнопки MODE SELECT на

пульте ДУ, выберите пункт раздела меню. Кнопками со стрелкой ВНИЗ и ВВЕРХ на

панели или ВЛЕВО и ВПРАВО на пульте ДУ, установите требуемое числовое

значение или режим работы. Сохраните изменения, нажав кнопу MENU.

5.2. Меню Монитора имеет три раздела. Описание настроек и порядок их

изменения приведены ниже:

5.3. Раздел ИЗОБРАЖЕНИЕ/IMAGE. Нажмите один раз кнопку MENU. В этом

разделе возможна настройка следующих параметров Изделия.

5.3.1. Яркость / Brightness:

Выберите пункт Яркость/Brightness. Затем кнопками со стрелкой ВЛЕВО и

ВПРАВО на панели или ВЛЕВО и ВПРАВО на пульте ДУ отрегулируйте яркость

экрана. Значение яркости можно установить в диапазоне от 0 до 100. Сохраните

настройки перед выходом из меню.

+ 12В/24В DC

«Земля»

Видео

Аудио
