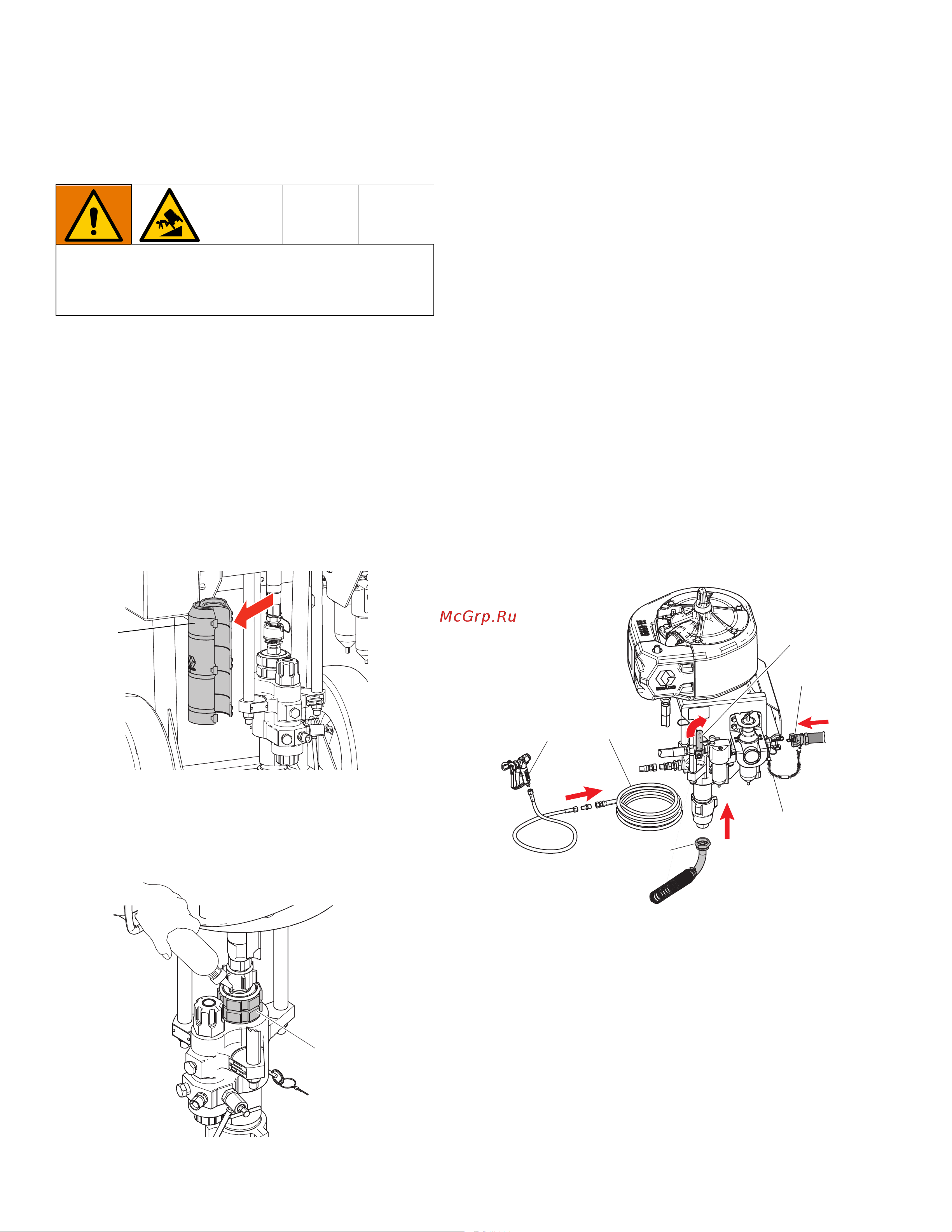

Подготовка к работе
12 3A5498E
Подготовка к работе
Необходимые инструменты
• Два разводных ключа
• Искробезопасный или пластмассовый молоток
• Динамометрический ключ
•Отвертка с плоским шлицем
1. Заземлите краскораспылитель (см. раздел
Заземление на стр. 9).
2. Используя плоскую отвертку, снимите защиту (PG)
насоса.
3. Проверьте уплотнительная гайку (F). Снимите
крышку уплотнительной гайки и залейте жидкость
для уплотнения горловины (TSL). Установите
крышку на место, затяните уплотнительную гайку (F)
с моментом 135–150 Н•м (100–110 футофунтов).
4. Установите на место защиту (PG) насоса.
5. Подсоедините всасывающий шланг (N) и затяните
соединение.
6. Подсоедините токопроводящий шланг для
материала к выпуску насоса (P) и затяните
соединение.
7. Подсоедините токопроводящий шланг для
материала (и шланг подачи воздуха, если
используется пистолет комбинированного
распыления) к краскораспылителю и затяните
соединение. Убедитесь в том, что все соединения,
находящиеся под давлением, затянуты.
8. Закройте главный воздушный стравливающий
клапан (B). Продуйте шланг для сжатого воздуха.
Прикрепите страховочный тросик (WC) к шлангу для
сжатого воздуха и к впускному каналу (А) подачи
воздуха с внутренней резьбой NPT 3/4 дюйма.
Затяните страховочный тросик.
9. Перед началом эксплуатации выполните промывку
и заполнение материалом. См. раздел Промывка на
стр. 15 и раздел Заполнение на стр. 17.
Во избежание переворачивания установите тележку
на ровную плоскую поверхность. Несоблюдение этого
требования может привести к травмам или
повреждению оборудования.
WLD
PG
WLD
)
WLD
6
%
$
:
1
:&
