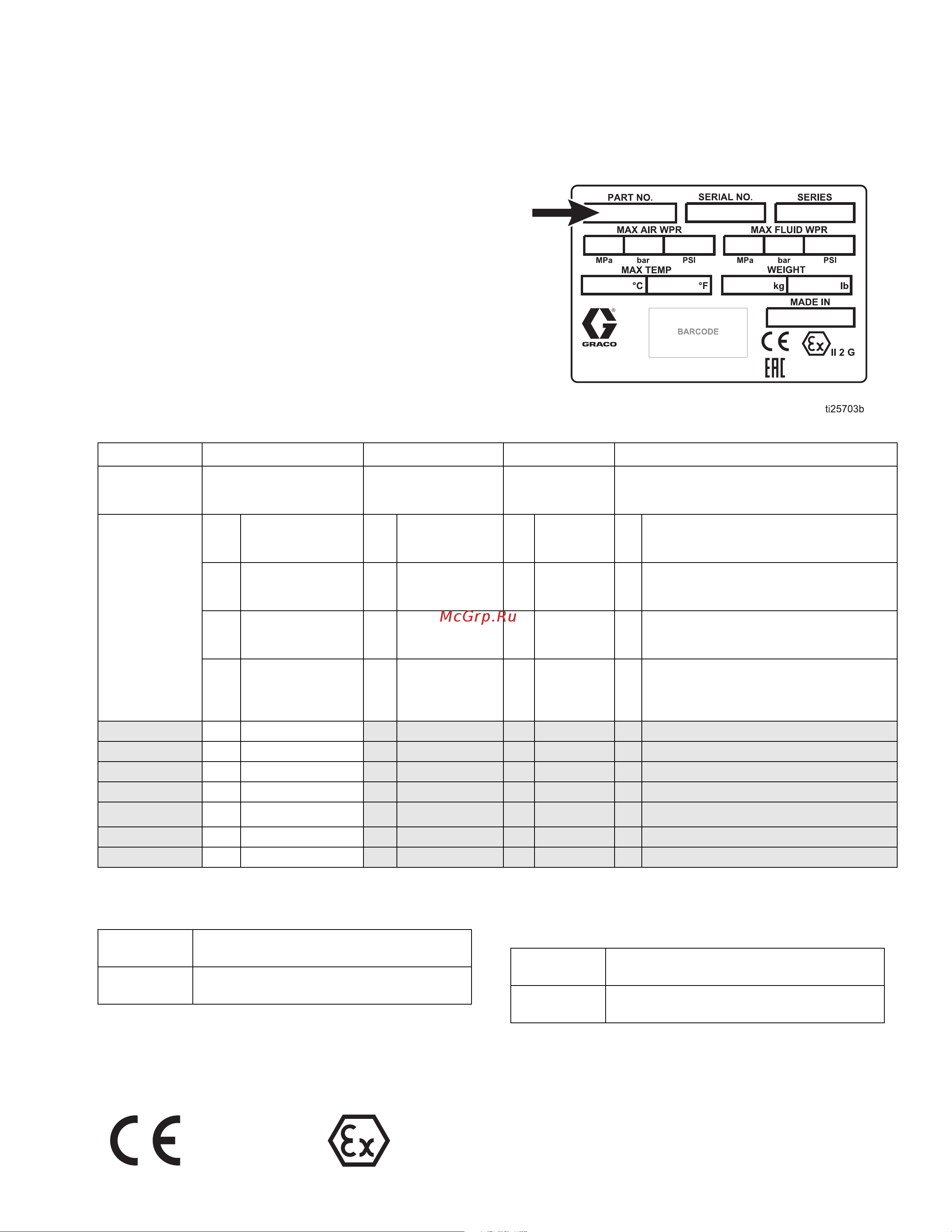

Комплекты краскораспылителей
3A5498E 5
Комплекты краскораспылителей
Таблица обозначений
пневматических двигателей
Проверьте 6-значный артикул комплекта, указанный на
идентификационной табличке (ID) краскораспылителя или
комплекта для настенного монтажа, находящейся на
боковой стороне монтажного кронштейна. Для
определения конструкции комплекта, обозначаемой
шестизначным номером, используйте приведенную ниже
таблицу. Например, артикул
K 70 F G 1
соответствует
краскораспылителю марки King (
K
) с отношением давлений
(
70:1
), нижним блоком Xtreme со встроенным фильтром на
усиленной тележке (
H
) и полным комплектом (включающим
пистолет, шланг и фильтр насоса) (
1
). Информацию для
заказа запасных частей см. в разделе
Детали
на стр. 24.
Комплекты краскораспылителей
комбинированного распыления
Комплекты краскораспылителей с шлангом
длиной 76 м (250 футов) и
краскораспылителем XHF
*Информация об этих системах приведена в
руководстве «Комплекты краскораспылителей и насосы
King с пневматическим двигателем XL 10K».
Соответствие стандартам
Artwork No.
292493 Rev. E
GRACO INC.
P.O. Box 1441
Minneapolis, MN 55440 U.S.A.
K70 FH 1
Первый знак:
краскораспы-
литель
Давление комплекта Тип нижнего блока
Пятый знак:
тип монтажа
Шестой знак: опции (0–9)
K
25 XL 3400/290cc F
Стандартный,
с фильтром
H
Усиленная
тележка
0
Установка без навесного оборудования с
пневмоклапанами и комплектом сифона,
без шланга и краскораспылителя
30 XL 3400/220cc F
Стандартный,
с фильтром
H
Усиленная
тележка
0
Установка без навесного оборудования с
пневмоклапанами и комплектом сифона,
без шланга и краскораспылителя
40 XL 3400/180cc N
Стандартный,
без фильтра
L
Легкая
тележка
1
Стандартная полная установка с
пневмокомплектом, комплектом сифона
и комплектом шланга/пистолета
45 XL 6500/290cc M
Max-Life, с
фильтром
W
Настенный
монтаж
2
Стандартная полная установка с
пневмокомплектом, комплектом сифона,
комплектом шланга/пистолета и
лубрикатором
50 XL 6500/250cc
60 XL 6500/220cc
70 XL 6500/180cc
90 XL 6500/145cc
47* XL 10000/430cc DF
71* XL 10000/290cc
82* XL 10000/250cc
287975 K30FH2 с комбинированным
распылением
287976 K40FH2 с комбинированным
распылением
26C349 K70NH0 с шлангом длиной 76 м и
краскораспылителем XHF
26C351* K71NH0 с шлангом длиной 76 м
(250 футов) и краскораспылителем XHF
II 2 G Ex h IIC 230°C (T2) Gb
