Очистка засоренного сопла
14 3A5498E

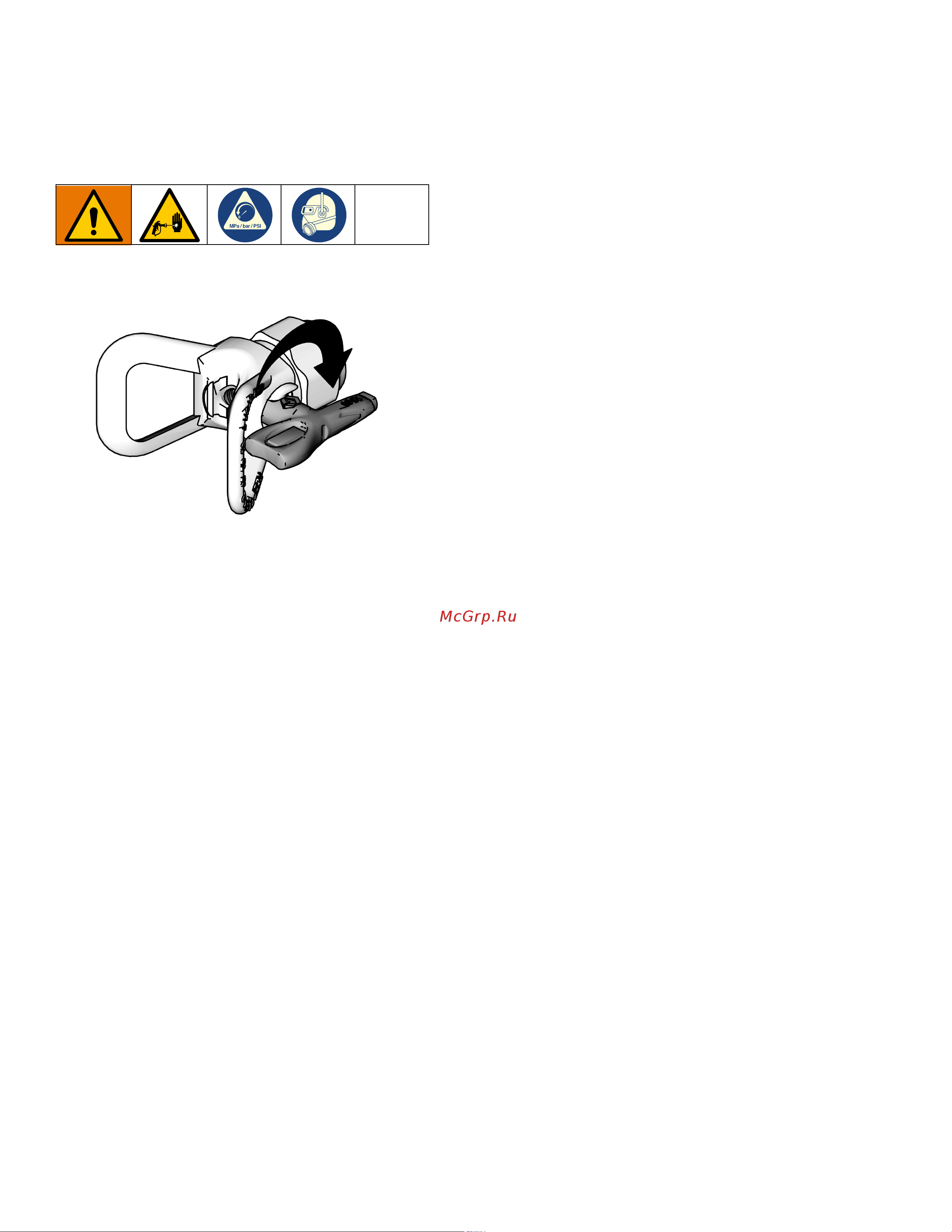

Очистка засоренного сопла
1. Выполните инструкции раздела Процедура сброса
давления на стр. 13.
2. Поверните сопло на 180°, чтобы стрелка на после
была направлена назад.
3. Снимите блокиратор курка.
4. Направьте пистолет в ведро или на землю, чтобы
устранить засорение.
5. Установите блокиратор курка и поверните сопло
назад на 180° в положение распыления.
6. Если сопло осталось засоренным, выключите
краскораспылитель и отключите его от источника
питания.
7. Выполните инструкции раздела Процедура сброса
давления на стр. 13.
8. Снимите и прочистите сопло.
