Graco King 70:1 K70FW1 [37/46] Детали модели 25d529
![Graco King 70:1 K70FW1 [37/46] Детали модели 25d529](/views2/1898964/page37/bg25.png)
Детали
3A5498E 37
Модель 25D529

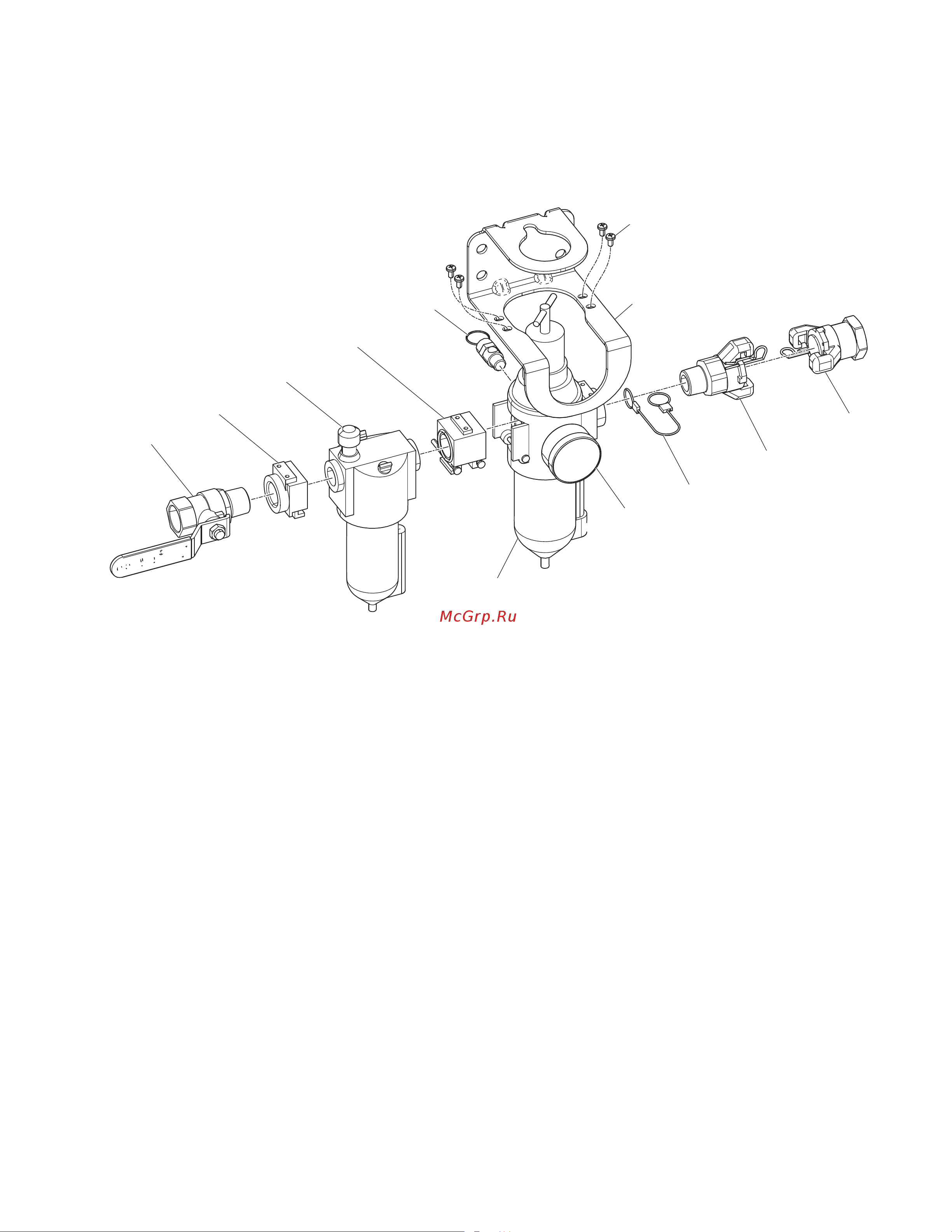

Детали модели 25D529
WLD
Поз. Артикул Описание Кол-во
401 17U995 КРОНШТЕЙН пневмоклапанов, окрашенный
1
402 116521 РЕГУЛЯТОР фильтра, для подачи воздуха
1
403 103833 ВИНТ крепежный, CRBH
4
404 113429 МУФТА соединительная, универсальная
1
405 113430 МУФТА соединительная, универсальная
1
406 16W586 ТРОСИК вытяжной, страховочный
1
409 113218 КЛАПАН шаровый, с выпуском
1
410
- - - - -
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН
1
113498 110 фнт/кв. дюйм, модели K30–K70
116643 90 фнт/кв. дюйм, модель К90
411 101689 МАНОМЕТР давления воздуха
1
427 116522 КОМПЛЕКТ преобразования, для
пневмоклапанов
1
428 C11034 ЛУБРИКАТОР воздуха
1
