Graco GH 733ES 16U279 [2/6] Parts drawing
![Graco GH 1017ES 16U277 [2/6] Parts drawing](/views2/1899356/page2/bg2.png)

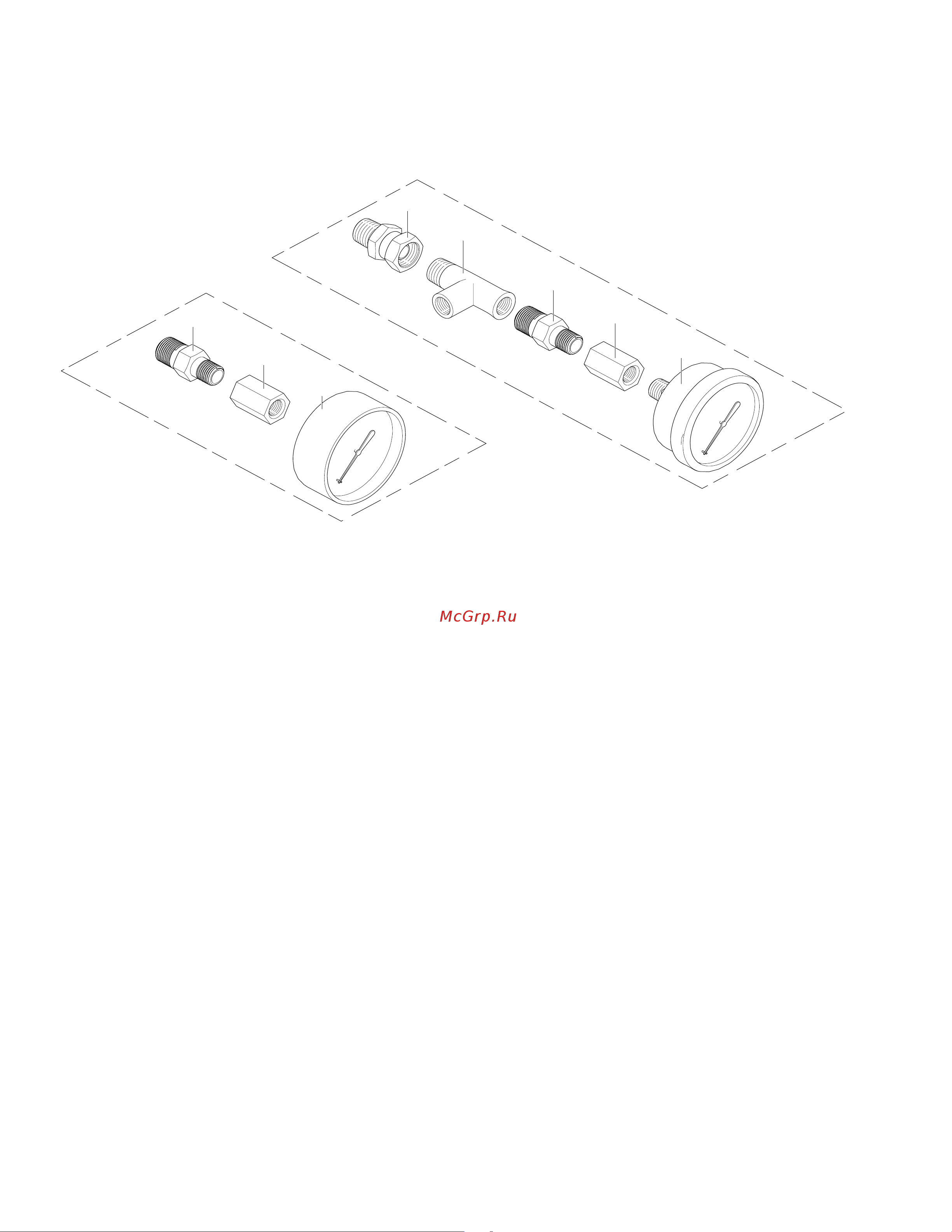

Parts Drawing
2 332232A
Parts Drawing
Parts List
1
2
3
4
5
5
2
6
ti21054a
Kit 16U748
Kit 16U749
Ref. Part Description Qty.
1 803088 TEE, street 1
2 113093 CONNECTOR, pipe 1
3 113654 GAUGE, pressure, fluid, sst 1
4 155665 UNION, adapter 1
5 165198 FITTING, nipple, reducing 1
6 114434 GAUGE, pressure, fluid, sst 1
