Детали

4 312276N

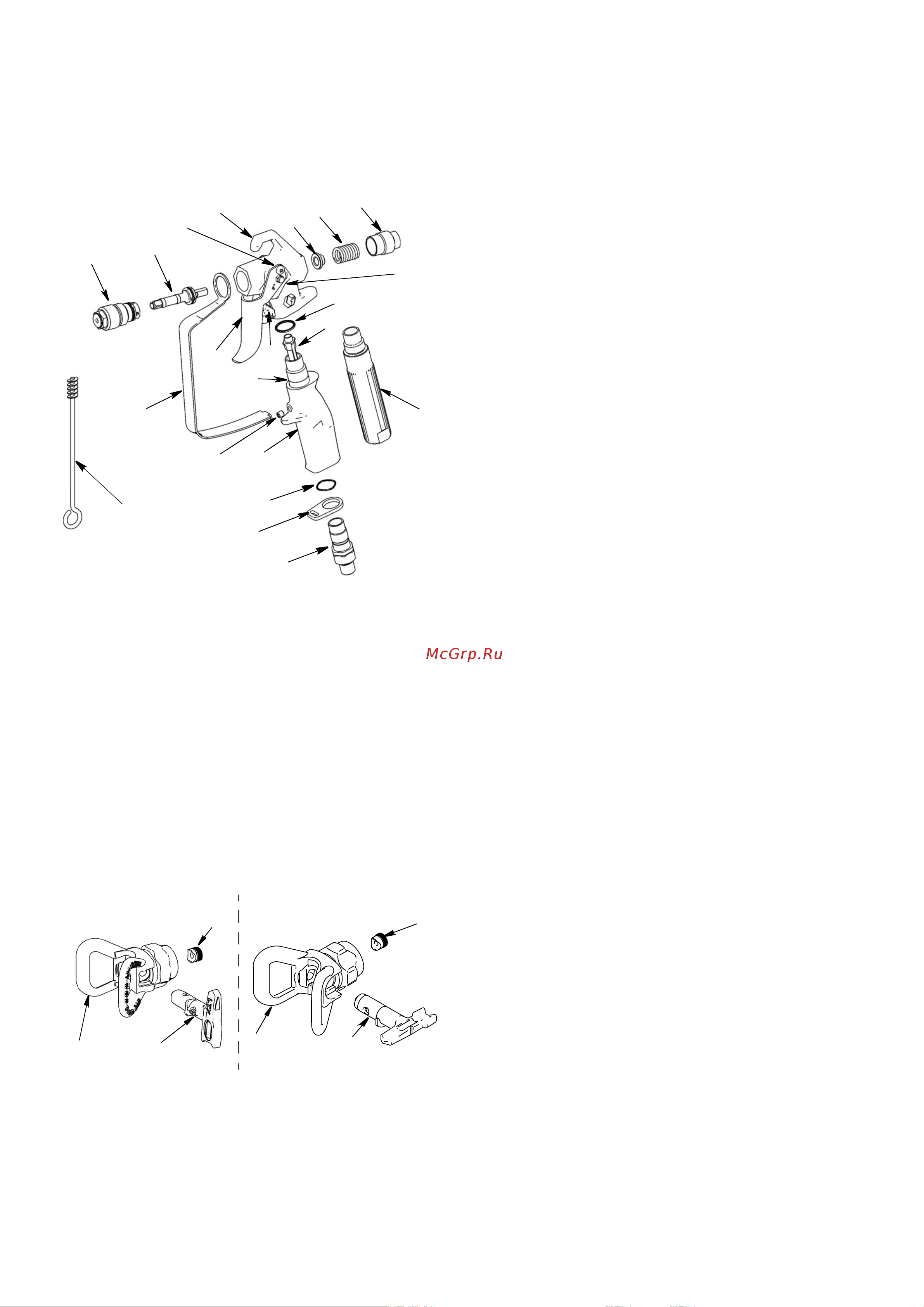

Детали

Сопло и соплодержатель

1

14

8

11

19

5

7a

13

15b

ti8502b

22

20

21

9

10

31

16/17

7b

6

12

15a

2

(см. стр. 5)

№ Артикул Описание

Кол-

во

1 288812 КОРПУС, в сборе, Contractor 1

289914 КОРПУС, в сборе, FTX 1

5 287032 ФИЛЬТР, 60 меш 1

287033 ФИЛЬТР, 100 меш 1

287034 ФИЛЬТР комбинированный, 60 и

100 меш

1

6 120777 КОЛЬЦО, уплотнительное 1

7 РУКОЯТКА 1

7a 15K282 Краскораспылитель Contractor 1

7b 15J735 Краскораспылитель FTX 1

15J736 Краскораспылитель FTX-A

(не показан)

1

8 288811 ПОВОРОТНЫЙ ШАРНИР, в сборе,

для краскораспылителя

1

9 120733 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО,

уретан, прозрачное

1

10 15J706 СТОПОРНОЕ КОЛЬЦО,

соплодержатель, курок

1

11 15J698 ТРУБКА, рукоятка,

краскораспылитель Contractor

1

12 120834 ВИНТ, установочный,

краскораспылитель Contractor

1

13 15J409 КУРОК, для краскораспылителя

Contractor/FTX, под 2 пальца

1

15J768 КУРОК, краскораспылитель

Contractor, курок под 4 пальца

(не показан)

1

15J769 КУРОК, краскораспылитель FTX,

курок под 4 пальца (не показан)

1

14 117602 ВИНТ с буртиком, с головкой под

торцевой ключ

2

15 288488 КОМПЛЕКТ, ремонтный, для иглы 1

15a ИГЛА, в сборе 1

15b ДИФФУЗОР, в сборе 1

16 15J696 СТЕРЖЕНЬ, курка (стр. 5) 1

17 105334 ГАЙКА, стопорная, шестигранная

(стр. 5)

1

19 15J464 ЗАЩИТА, курок 1

20 15J528 НАПРАВЛЯЮЩАЯ, пружинная 1

21 121093 ПРУЖИНА, нажимная 1

22 15B549 ГАЙКА, торцевая 1

31 119799 ЩЕТКА для очистки 1

RAC X

25

26

24

ti8505a

_

RAC 5

24

26

25

№ Артикул Описание

Кол-

во

24 246453

УПЛОТНИТЕЛЬ OneSeal

™

, RAC Х

(упаковка по 5 шт.)

1

243281

УПЛОТНИТЕЛЬ OneSeal

™

, RAC 5

(упаковка из 5 шт.)

1

17P501

OneSeal

™

, FFLP (упаковка из 5 штук)

1

25 246215 СОПЛОДЕРЖАТЕЛЬ, RAC X 1

243161 СОПЛОДЕРЖАТЕЛЬ, RAC 5 1

26 LTX515 СОПЛО, 515, RAC Х 1

LTX517 СОПЛО, 517, RAC Х 1

286515 СОПЛО, 515, RAC 5 1

286517 СОПЛО, 517, RAC 5 1

PAA517 СОПЛО, латекс, RAC X (517), Европа 1

PAA515 СОПЛО, латекс, RAC X (515), Европа 1

262517 СОПЛО 517, RAC 5, Европа 1

LP515 СОПЛО, LP515, RAC X 1

LP517 СОПЛО, LP 517, RAC X 1
