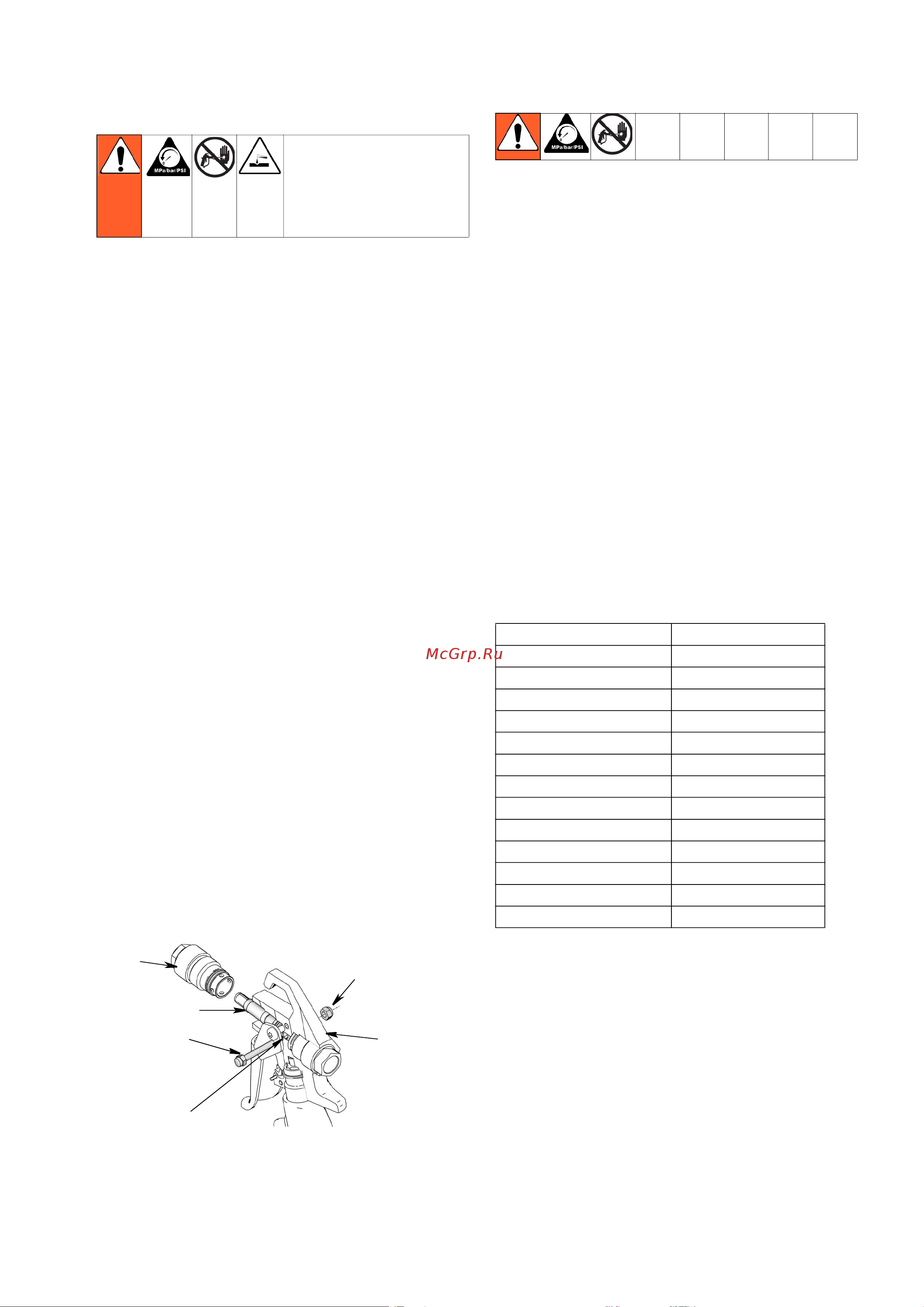

312276N 5
Техническое обслуживание
Перед выполнением любых работ по техническому
обслуживанию краскораспылителя, ознакомьтесь
со всеми предупреждениями, представленными на
передней обложке настоящего руководства,
и выполните процедурусброса давления.
Очистка/замена фильтра (5)
Засорение фильтра снижает эффективность
краскораспылителя. Выполняйте очистку фильтра
после каждого использования.
1. Сбросьте давление. Активируйте блокиратор
курка (2).
2. Отсоедините шланг для материала от
краскораспылителя на поворотном шарнире (8).
3. Отсоедините предохранительную скобу (19) от
фиксатора защитной насадки (10).
4. Открутите рукоятку (7) от краскораспылителя (1).
5. Извлеките фильтр (5) через верхнюю часть
рукоятки (7).
6. Осмотрите фильтр (5) на наличие повреждений
сетки. Если в фильтре имеются отверстия или
пустоты, замените его.
7. Очистите фильтр (5). Используйте мягкую щетку,
чтобы размягчить и удалить загрязнения.
8. Проверьте рукоятку (7) на наличие повреждений.
В случае наличия коррозии или пятен ржавчины
замените рукоятку и проверьте совместимость
материала с алюминием.
9. Вставьте очищенный фильтр (5) в рукоятку (7).
10. Снова подсоедините рукоятку (7)
к краскораспылителю (1). Надежно затяните.
11. Снова подсоедините предохранительную скобу (19)
к фиксатору защитной насадки (10).
Ремонт
Необходимые инструменты:
• 8-дюймовый разводной гаечный ключ
• Гаечный ключ 1/4 дюйма
Замена иглы
1. Сбросьте давление. Активируйте блокиратор
курка (2).
2. Отсоедините сопло (26) и соплодержатель (25)
от краскораспылителя (1).
3. Отсоедините шланг для материала от
краскораспылителя на поворотном шарнире (8).
4. Удалите гайку (17) и стержень курка (16).
5. Выкрутите диффузор (15а) из передней части
краскораспылителя (1).
6. Удалите иглу в сборе (15b) из фронтальной части
краскораспылителя (1).
7. Очистите внутренние каналы краскораспылителя,
используя щетку с мягкой щетиной.
8. Смажьте уплотнительные кольца новой иглы
консистентной смазкой, не содержащей силикон.
9. Протяните иглу (15b) через фронтальную часть
краскораспылителя (1), убедившись, что плоские
стороны (а) иглы обращены к сторонам корпуса
краскораспылителя.
10. Установите диффузор (15а). Затяните диффузор
с усилием 35,25 - 43,38 Н•м (26 - 30 фут-фунтов)
11. Замените стержень (16) и гайку (17).
Переведенные руководства
по эксплуатации
Переведенные руководства по эксплуатации можно
заказать у дистрибьютора или на веб-сайте
www.graco.com.
Невыполнение требования
по очистке или замене
фильтра, либо
поврежденного канала
рукоятки может привести
к серьезной травме.
16
17
a
ti8510b
15b
1
15a
312098 - испанский 312277 - эстонский
312099 - французский 312278 - латвийский
312265 - голландский 312279 - литовский
312266 - немецкий 312280 - польский
312267 - итальянский 312281 - венгерский
312268 - турецкий 312282 - чешский
312269 - греческий 312283 - словацкий
312270 - хорватский 312284 - словенский
312271 - португальский 312285 - румынский
312272 - датский 312286 - болгарский
312273 - финский 312287 - китайский
312274 - шведский 312288 - японский
312275 - норвежский 312289 - корейский
312276 - русский
