Ремонт/замена
12 3A6301J
Ремонт/замена

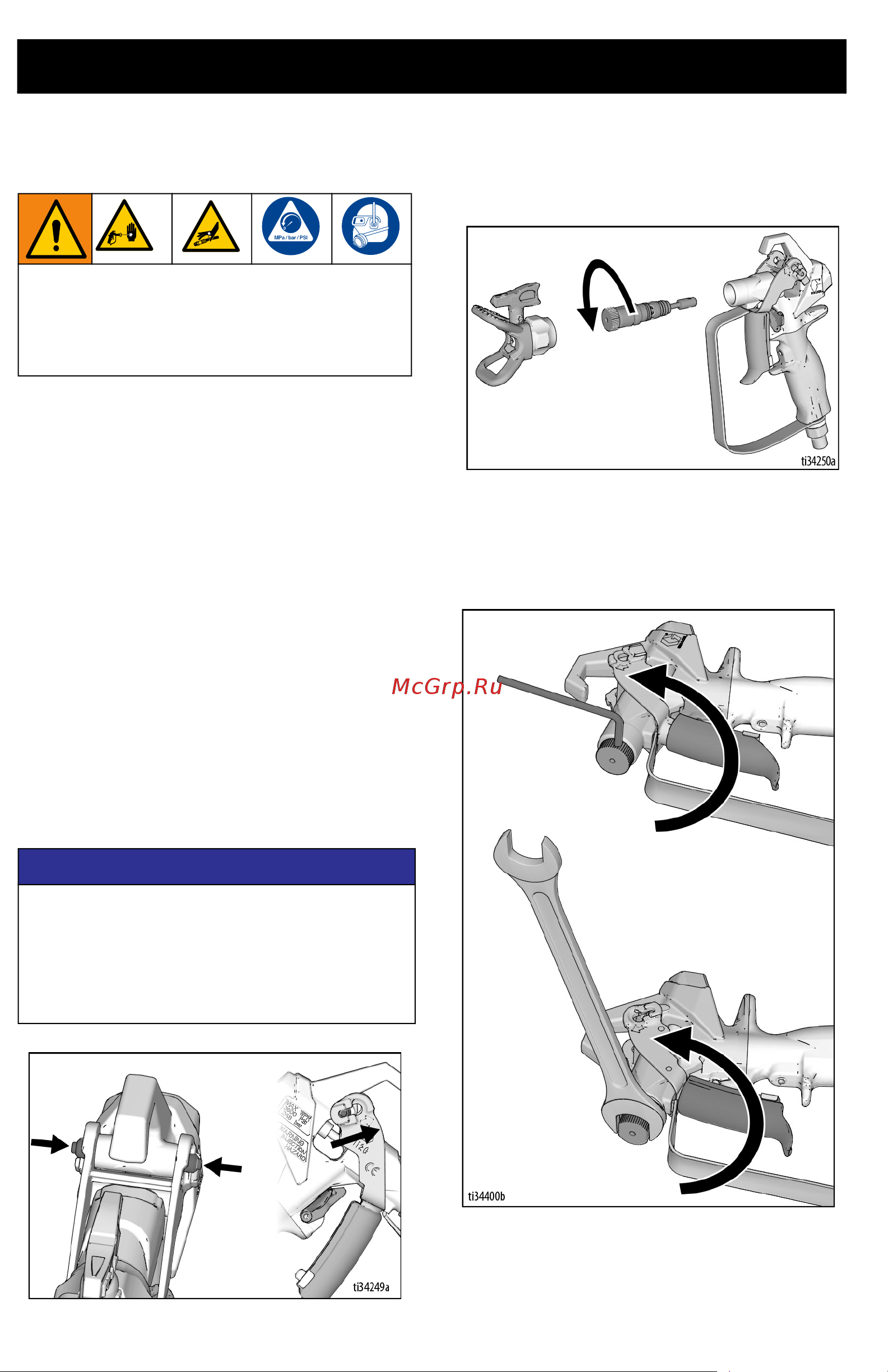

Замена картриджа
Замените картридж, если в узле
имеется утечка или в случае снижения
эффективности распыления, которое
не может быть восстановлено путем
промывки пистолета.
1. Сбросьте давление. См. раздел
Процедура сброса давления, стр. 5.
2. Поставьте курок на
предохранитель (15).
3. Снимите наконечник (26) и защиту
наконечника (25) с пистолета (1).
4. Отключите предохранитель (15) курка.
5. Отожмите 2 штифта (11) и потяните
спусковой механизм (13) вверх так,
чтобы он оказался в положении для
ремонта, как показано на рисунке.
6. Выкрутите картридж (2) из передней
части (1) пистолета.
ПРИМЕЧАНИЕ: Если картридж сложно снять
вручную, воспользуйтесь ключом под
внутренний шестигранник на 1/8 дюйма или
гаечным ключом на 5/8 (если у картриджа
есть лыски), как показано на рисунке.
7. Очистите внутренние каналы пистолета
мягкой щеткой.
Во избежание травм всегда изучайте
все предупреждения, содержащиеся в
настоящем руководстве и в руководстве
к распылителю, прежде чем проводить
какой-либо ремонт пистолета.
ВНИМАНИЕ
Не пытайтесь снять картридж, если
спусковой механизм (13) не находится
в ремонтном положении --- в других
положениях картридж не снимается.
Если картридж остался частично снятым,
пистолет не будет работать правильно.
