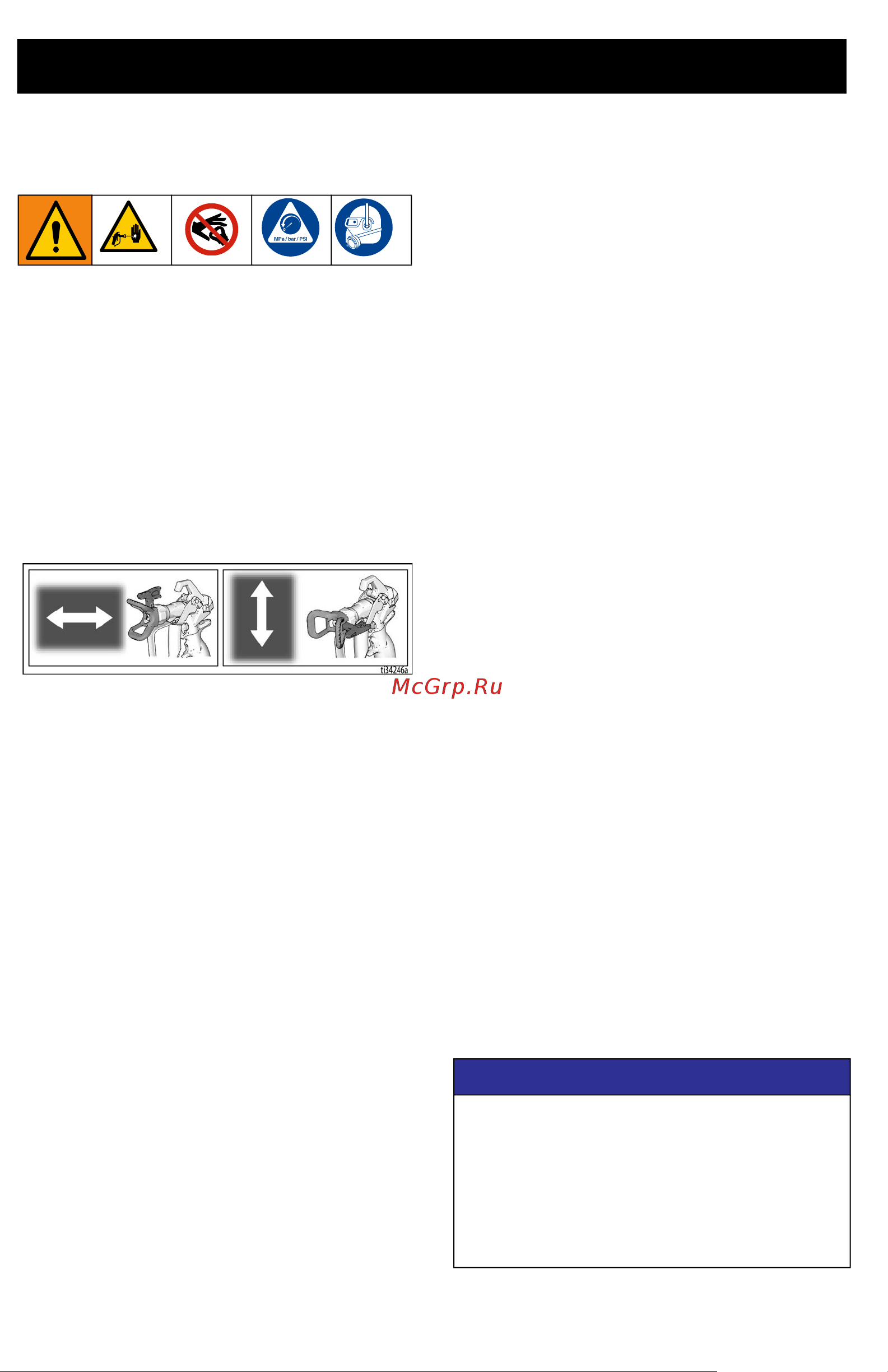

![Graco ST Max II 395 PC Pro 17E864 [8/16] Распыление](/views2/1899525/page8/bg8.png)
Эксплуатация
8 3A6301J
Эксплуатация
Выравнивание распыления
1. Сбросьте давление. См. раздел
Процедура сброса давления, стр. 5.
Поставьте курок на предохранитель (15).
2. Ослабьте стопорную гайку защитной
насадки (25).
3. Для обеспечения горизонтального
распыла выровняйте защитную насадку
(25) в горизонтальной плоскости, а для
вертикального — в вертикальной.
4. После установки желаемого положения
вручную затяните стопорную гайку
защитной насадки (25).
Распыление
1. Отключите предохранитель (15) курка.
2. Убедитесь, что наконечник в форме
стрелки (26) направлен вперед
(распыление).
3. Держите пистолет-распылитель
перпендикулярно на расстоянии
приблизительно 12 дюймов (304 мм)
от поверхности. Перемещая пистолет,
нажмите курок (13), чтобы начать
распыление на испытательном образце.
4. Медленно повышайте давление
насоса до тех пор, пока не будет
достигнуто равномерное и ровное
покрытие (дополнительную
информацию см. в руководстве
по эксплуатации распылителя).
Очистите забитое сопло
На пистолете предусмотрен двусторонний
распылительный наконечник, который в
случае засорения частицами материала
или мусором позволяет быстро и легко
их устранить, не разбирая распылитель.
1. Поставьте курок на предохранитель (15).
Поверните распылительный наконечник
(26) в положение удаления засорения.
Отключите предохранитель (15) курка.
Направив пистолет в зону для отходов,
нажмите курок, чтобы очистить
наконечник.
ПРИМЕЧАНИЕ. Если сопло (26) с трудом
поворачивается в положение удаления
засорения, выполните инструкции раздела
Процедура сброса давления, стр. 5, а затем
поверните клапан заправки/распыления в
положение распыления и повторите шаг 1.
2. Поставьте курок на предохранитель (15).
Поверните распылительный наконечник
(26) обратно в положение распыления.
Отключите предохранитель (15) курка
и продолжите распыление.
Очистка
После каждой рабочей смены выполняйте
промывку пистолета, очистку фильтра
(см. раздел Очистка/замена фильтра на
стр. 11), а также удалите краску с внешних
поверхностей. Храните в сухом месте.
Инструкции по промывке см. в руководстве
к распылителю. Не оставляйте пистолет
или его детали погруженными в воду или
чистящие растворители.
ВНИМАНИЕ
Во избежание повреждения деталей
пистолета не оставляйте пистолет или
какие-либо детали (за исключением
наконечника) погруженными в воду или
чистящие растворители. Пистолет НЕ
совместим с чистящими растворителями,
содержащими метиленхлорид.
