Alex Baitler NEMI 150х70 см, акрил [11/15] Вариант каркаса 5
![Alex Baitler GARDA 160х70 см, акрил [11/15] Вариант каркаса 5](/views2/1900574/page11/bgb.png)
20 21
11
5
10
2
14
3
19
4
13
15
1
16
12
6
МЕСТО
РАСПОЛОЖЕНИЯ
СЛИВА ВАННЫ
R
L

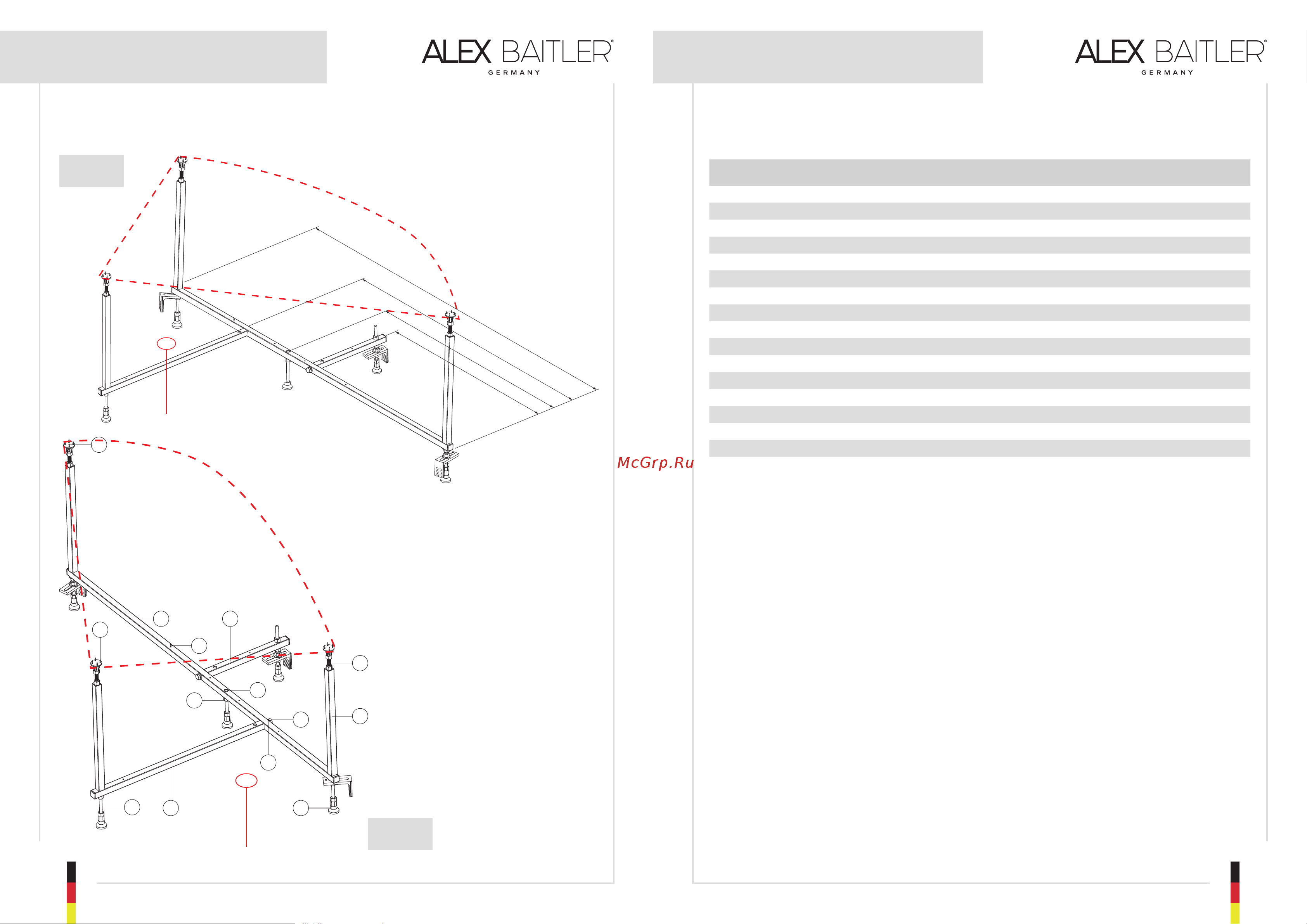

ВАРИАНТ КАРКАСА №5
СХЕМЫ КАРКАСОВ ВАНН СХЕМЫ КАРКАСОВ ВАНН
СПЕЦИФИКАЦИЯ
КАРКАСА №5 (без панелей)
Позиция
на схеме
Название NERO 150х95
1 Продольный профиль 1650 х 25 1
2 Поперечный профиль 730 х 25 1
3 Поперечный профиль 350 х 25 1
4 Стойка 450х25 3
5 Ножка пластиковая М12 АВ 5
6 Опора пластиковая М12 4
10 Шпилька М12 х 120 (нижняя)1
11 Шпилька М12 х 100 (верхняя)3
12 Шпилька М12 х 200 (нижняя)4
13 Болт M12 x 50 2
14 Шайба-гровер А12 2
15 Заклепка резьбовая М12 (установлена)1
Гайка М12 15
19 Саморез 3,5 х 19 12
16 Саморез 3,5 х 41 6
Крепление ванны к стене (шуруп-костыль+дюбель)5
Комплект крепежа панелей 1 (в зависимости от комплектации ванны)1
DRAIN
825
970
1210
1650
