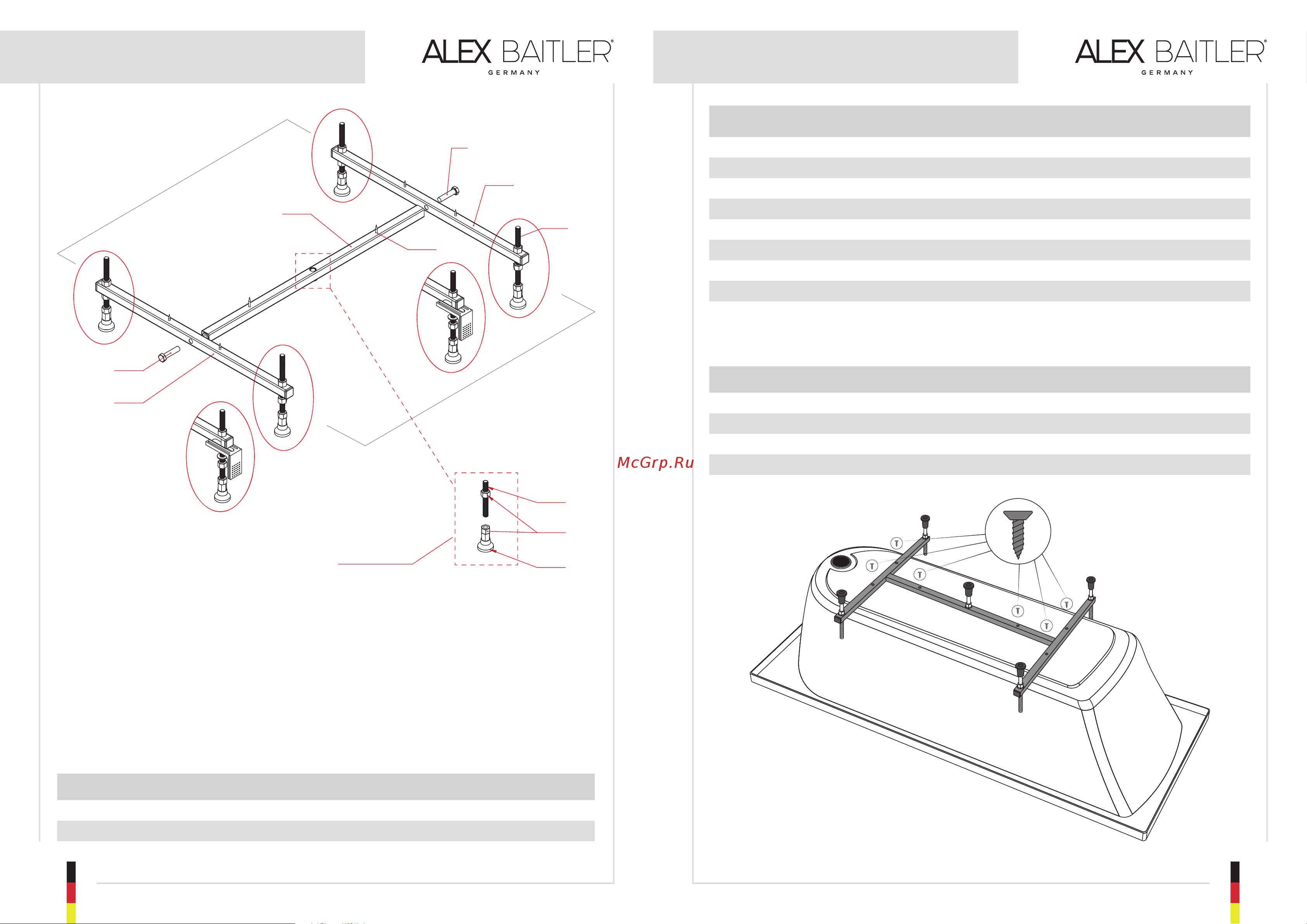

Alex Baitler NEMI 150х70 см, акрил [12/15] Эконом каркасы прямоуголных ванн 150 и 170 эконом каркасы прямоуголных ванн 150 и 170
![Alex Baitler NEMI 150х70 см, акрил [12/15] Эконом каркасы прямоуголных ванн 150 и 170 эконом каркасы прямоуголных ванн 150 и 170](/views2/1900574/page12/bgc.png)
22 23
В
1
2
3
6
ЗАДНИЕ СТОЙКИ
ПЕРЕДНИЕ СТОЙКИ
6
А
А
А
А
1
В
ДЛЯ ВАННЫ
170
8
4
5
7
ВАННА С КАРКАСОМ ВАННА С ФРОНТАЛЬНОЙ ПАНЕЛЬЮ
стойки задние А+АА+А
стойки передние А+АВ+В
Позиция
на схеме
Название Прямоуголные ванны 150 Прямоуголные ванны 170
1 поперечный профиль 630 х 25 мм 2 шт 2 шт
1 продольный профиль 690 х 25 мм х 1шт
2 продольный профиль 620 х 25 мм 1 шт х
3 шпилька М12х180 4 шт 4 шт
4 шпилька М12х100 х 1 шт
5 гайка М12 12 шт 14 шт
6 болт М12х50 2 шт 2 шт
7 ножка 4 шт 5 шт
8 саморез 3,5 х 41 7 шт 6 шт
ЭКОНОМ КАРКАСЫ
ПРЯМОУГОЛНЫХ ВАНН 150 И 170
ЭКОНОМ КАРКАСЫ
ПРЯМОУГОЛНЫХ ВАНН 150 И 170
Позиция на схеме Название С фронтальной панелью
9 шайба А12 2 шт
10 пластиковый уголок 2 шт
стр 5 крепление панелей декоративная заглушка 2 шт
стр 5 крепление панелей саморез 4х20 6 шт
КОЛИЧЕСТВО КРЕПЕЖА ПАНЕЛЕЙ ПРЯМОУГОЛЬНЫХ ВАНН 150 И 170
x6 – 3,5х41
max lenght: 41 mm
