DIR-615 Беспроводной маршрутизатор с поддержкой
802.11n (до 300 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
Внешний вид устройства
Верхняя и правая боковая панели

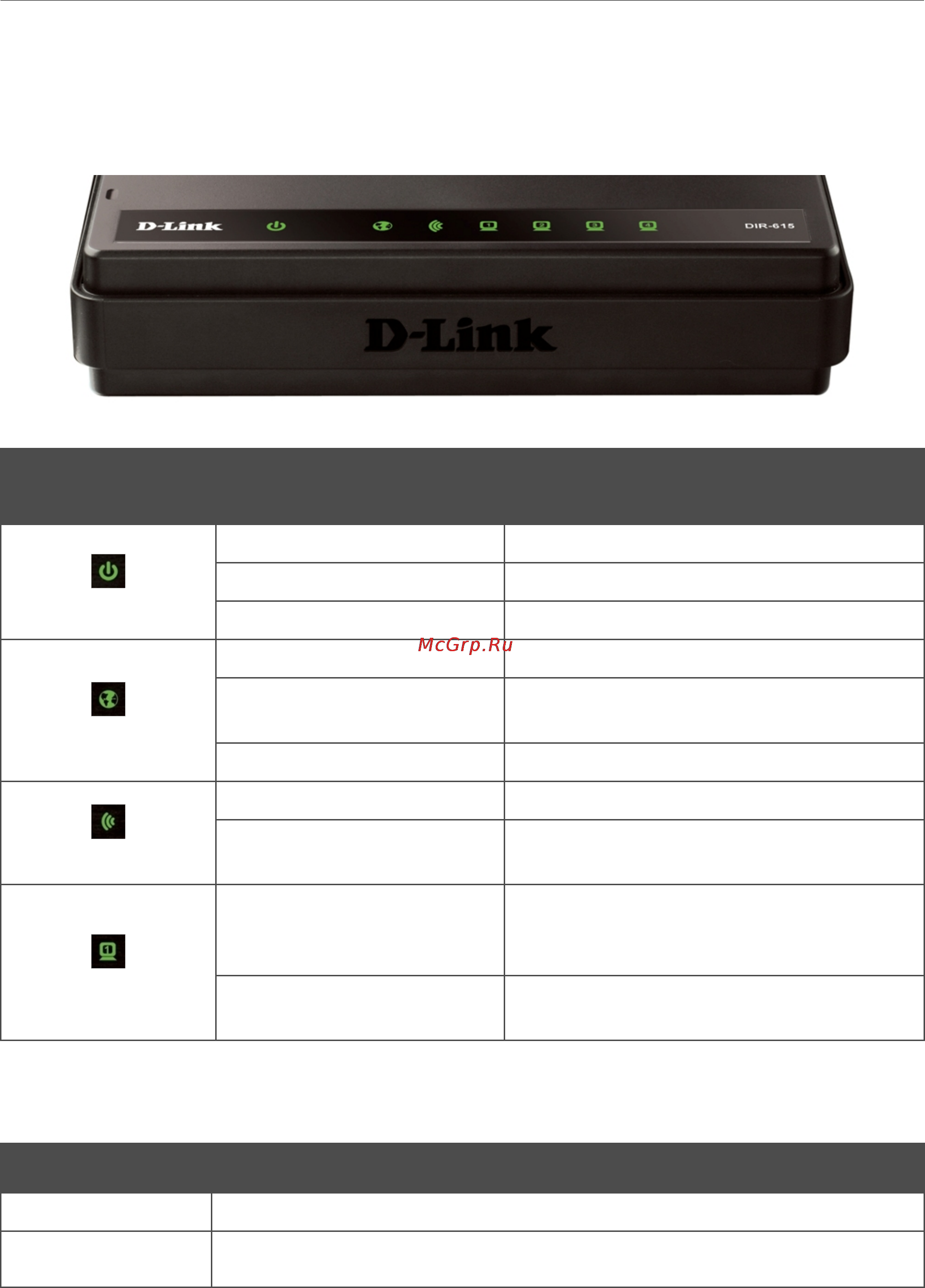

Рисунок 1. Вид передней панели DIR-615.
Светодиодный
индикатор
Режим Значение
Питание
Горит постоянно (зеленый)
Питание включено.
Не горит
Питание отключено.
Горит постоянно (желтый)
Загрузка устройства.
Интернет
Горит постоянно (зеленый)
Соединение установлено.
Мигает (зеленый)
WAN-интерфейс активен (трафик в
одном из направлений).
Горит постоянно (желтый)
Соединение не установлено.
Беспроводная сеть
Горит постоянно (зеленый)
Беспроводная сеть включена.
Мигает (зеленый)
WLAN-интерфейс активен (трафик в
одном из направлений).
Локальная сеть 1-4
Горит постоянно (зеленый)
Устройство (компьютер) подключено к
соответствующему порту, соединение
установлено.
Мигает (зеленый)
Соответствующий LAN-порт активен
(трафик в одном из направлений).
На правой боковой панели маршрутизатора расположена кнопка WPS, предназначенная для
быстрого добавления устройств в беспроводную локальную сеть маршрутизатора. На кнопке
расположен отдельный светодиодный индикатор.
Режим Значение
Мигает (голубой)
Попытка установки Wi-Fi-соединения с помощью функции WPS.
Горит постоянно
(голубой)
Установлено соединение (горит в течение нескольких минут).
Страница 10 из 165
