DIR-615 Беспроводной маршрутизатор с поддержкой
802.11n (до 300 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
Задняя панель

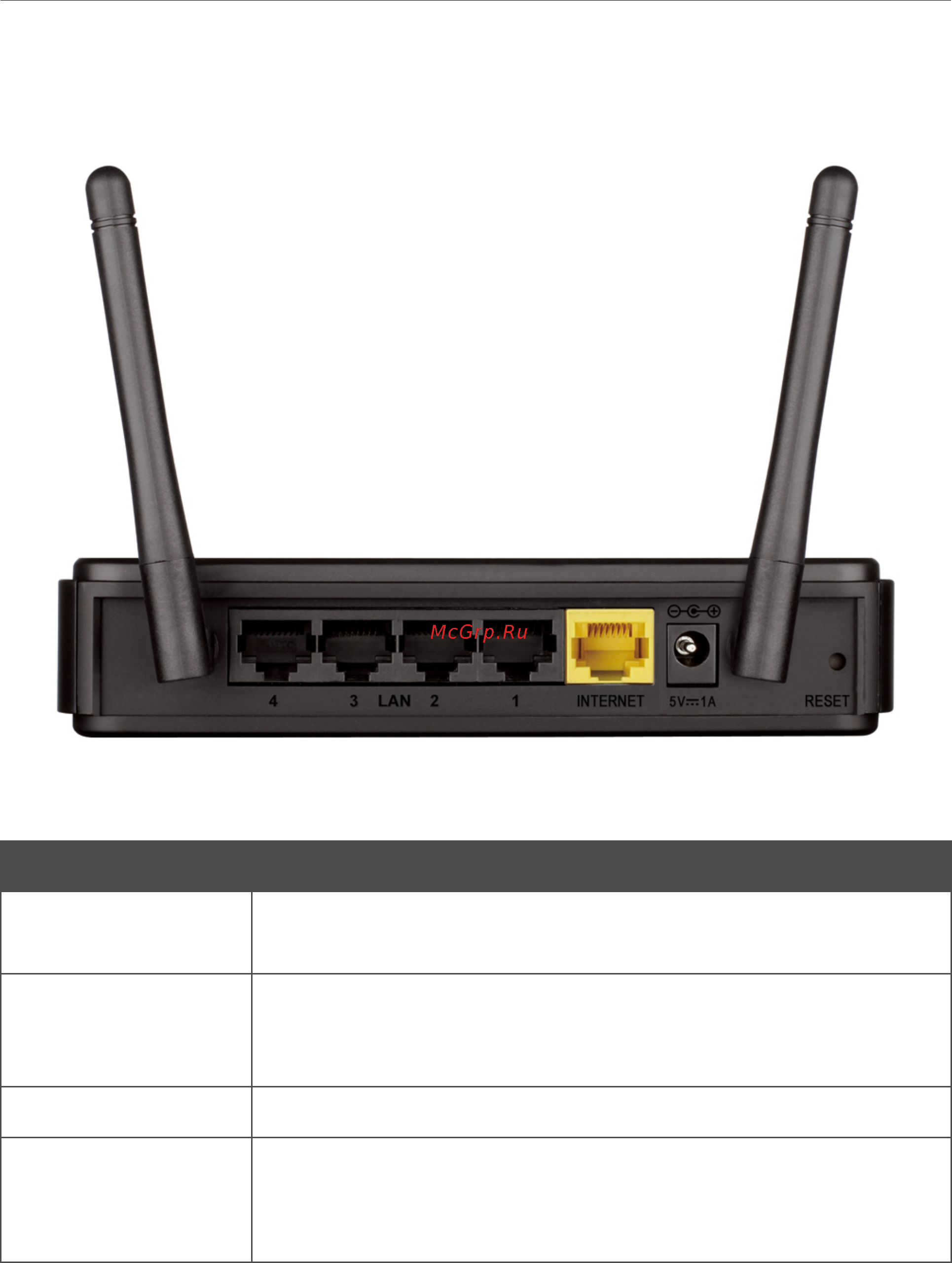

Рисунок 2. Вид задней панели DIR-615.
Порт Описание
LAN 1-4
4 Ethernet-порта для подключения компьютеров или сетевых
устройств.
INTERNET
Порт для подключения к выделенной Ethernet-линии или
подключения кабельного или DSL-модема (рекомендуется
использовать кабель, входящий в комплект поставки).
5V=1A Разъем питания.
RESET
Кнопка для сброса настроек к заводским установкам.
Для восстановления заводских установок необходимо нажать и
удерживать 10 секунды (при включенном устройстве).
Также маршрутизатор оборудован двумя внешними Wi-Fi-антеннами.
Страница 11 из 165
