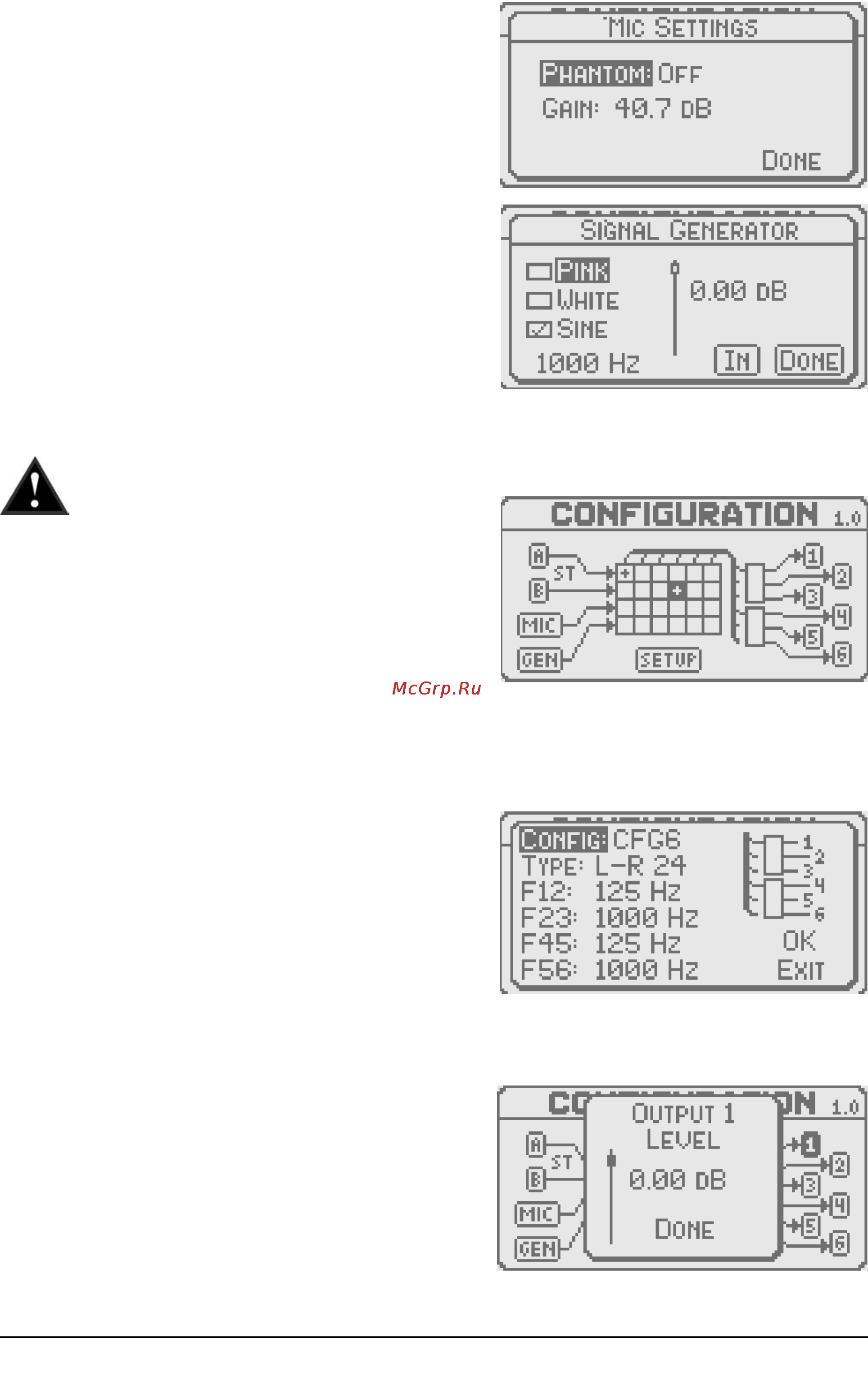

MIC На данной экранной странице производится включение отключения фантомного питания параметр PHANTOM а также настройка чувствительности микрофона в диапазоне 23 дБ 67 дБ Для выхода из данного экрана нажмите на кнопку SETUP или выберите параметр DONE и нажмите на колесо ввода данных GEN На данной экранной странице производится настройка параметров генератора тестового сигнала Можно выбрать розовый шум PINK белый шум WHITE или чистый тон SINE Частота чистого тона может быть отриулирована от 20 Гц до 20 кГц Выходной уровень тестового сигнала настраивается при помощи экранного фейдера Параметр IN OUT служит для включения отключения генератора Для выхода из данного экрана нажмите на кнопку SETUP или выберите параметр DONE и нажмите на колесо ввода данных Генератор может быть назначен на любой из выходов при помощи матрицы маршрутизации Для целей тестирования в выбранном канале можно включить band pass фильтр с требуемой шириной полосы вследствие чего будет получен шум в строго определенном диапазоне частот A MATRIX Матрица маршрутизации служит для коммутации входов и выходов прибора При первом включении прибора после приобретения все пары вход выход разорваны и СИГНАЛ ЧЕРЕЗ ПРИБОРНЕ ПРОХОДИТ Это сделано для того чтобы не допустить случайного попадания на выходы прибора сигнала потенциально опасного уровня На экране входы представлены как строки матрицы выходы как ее столбцы При работе с кроссовером обычно используется назначение только одного выхода для каждого линейного входа дальнейшее распределение сигнала осуществляется кроссовером Кроме линейных входов А и В в матрице также могут быть задействованы входы RTA микрофон и GEN генератор тестового сигнала Для выхода из матрицы следует перевести курсор в ее верхний левый или нижний правый угол и прокрутить колесо ввода данных влево или вправо CONFIGURATION iЛ SETUP Нажатие этой экранной кнопки переводит на страницу выбора пресетной конфигурации кроссовера VSX содержит 8 препрограммированных шаблона настроек кроссовера Пролистывая пресеты параметр CONFIG можно просмотреть и отредактировать параметры фильтров На экране отображаются центральные частоты фильтров Для подтверждения выбора нажмите на экранную кнопку ОК Нажатие на экранную кнопку ЕХГГ или на кнопку Setup на лицевой панели произведет возврат на основной экран После возврата на основном экране выбранная конфигурация будет отображена в графическом виде CONFIGCFG6 TYPE L R 2Т F12 125 HZ F23 1000 HZ FT5 125HZ OK IF55 1000 HZ EXIT 3 5 OUTPUT 1 6 На данной странице можно произвести настройку уровня каждого из выходов Нажмите на экранную кнопку DONE или на кнопку Setup на лицевой панели для возврата на основной экран 6 VSX 26 Руководство пользователя
