Peavey VSX 26 [9/12] Экран задержки delay

Содержание

• Peavey vsx 26 1
• Vsx 26 руководство пользователя 1 1
• Гарантийное обслуживание 1
• Руководство пользователя 1
• Цифровой процессор обработки звукового сигнала 1
• 5х 26 руководство пользователя 2
• Правила техники безопасности 2
• Vsx 26 3
• Vsx 26 руководство пользователя 3 3
• Основные возможности 3
• Сохраните данное руководство 3
• Цифровой модуль обработки звукового сигнала 3
• 2 колесо ввода данных data 4
• 3 жк дисплей 4
• 4 кнопки выбора параметров 4
• 5 секция мониторинга входов и выходов прибора 4
• 6 порты usb 4
• Vsx 26 руководство пользователя 4
• Лицевая панель 4
• Vsx 26 руководство пользователя 5 5
• Входы а в 5
• Тыльная панель 5
• Экран основных настроек setup 5
• Configuration iл 6
• 2тзт2г s 7
• Filter 7
• Выбор ширины полос 7
• Гдтвптатзтдтвтё 7
• Гдтвт 7
• Туре 7
• Уровень level 7
• Частота frq 7
• Attack 8
• Attack 50 00 ___ 8
• In out 8
• Release 8
• Release 500 ms и 8
• Thresh 8 dbu gain ratio 20 1 0 0 db 8
• Threshold 8
• Vsx 26 руководство пользователя 8
• Экран компрессора dynamics 8
• Экран кроссовера xover 8
• 1н input a delay 9
• Feet 0 0 meters 9
• Frequency 9
• In out 9
• Norm reverse 9
• Save preset 9
• Vsx 26 руководство пользователя 9 9
• Нтт 0 0 ms 9
• Экран задержки delay 9
• Экран утилит кнопка tools 9
• Imy syst1i i 10
• Sp21ssp2 b 10
• Usb memstick 10
• Блок диаграмма vsx tm 26 10
• Vsx 26 руководство пользователя 11 11
• Аналоговые входы 11
• Технические характеристики vsx 26 11
• Vsx 26 руководство пользователя 12
• Аналоговый тракт 12
• В случае если не оговорено иное 12
• Выходы 12
• Общие 12
• Управление память 12
• Цифровой тракт 12

Похожие устройства

• Garmin eTrex Vista HCx Инструкция по эксплуатации
• Braun Professional Care 500/D16 Инструкция по эксплуатации
• Zyxel NWD2205 EE Инструкция по эксплуатации
• Sparky MP 300E Инструкция по эксплуатации
• Scarlett SC-144 Инструкция по эксплуатации
• Peavey ESCORT 2000 Инструкция по эксплуатации
• Zyxel NBG318S EE Инструкция по эксплуатации
• Sturm OS8030 Инструкция по эксплуатации
• Braun Professional Care 3000/D20 Инструкция по эксплуатации
• Peavey TRIFLEX Инструкция по эксплуатации
• Garmin eTrex Legend H Инструкция по эксплуатации
• Scarlett SC-141 Инструкция по эксплуатации
• Zyxel G-202 EE Инструкция по эксплуатации
• Braun Triumph+Sm.Guide Инструкция по эксплуатации
• AEG 416090(FS 140) Инструкция по эксплуатации
• Scarlett SC-140 Инструкция по эксплуатации
• Garmin eTrex Legend HCx Инструкция по эксплуатации
• Braun P.CleanEB20 2шт Инструкция по эксплуатации
• Zyxel N4100 Инструкция по эксплуатации
• Festool Rutscher RS 100 CQ 567759 Инструкция по эксплуатации

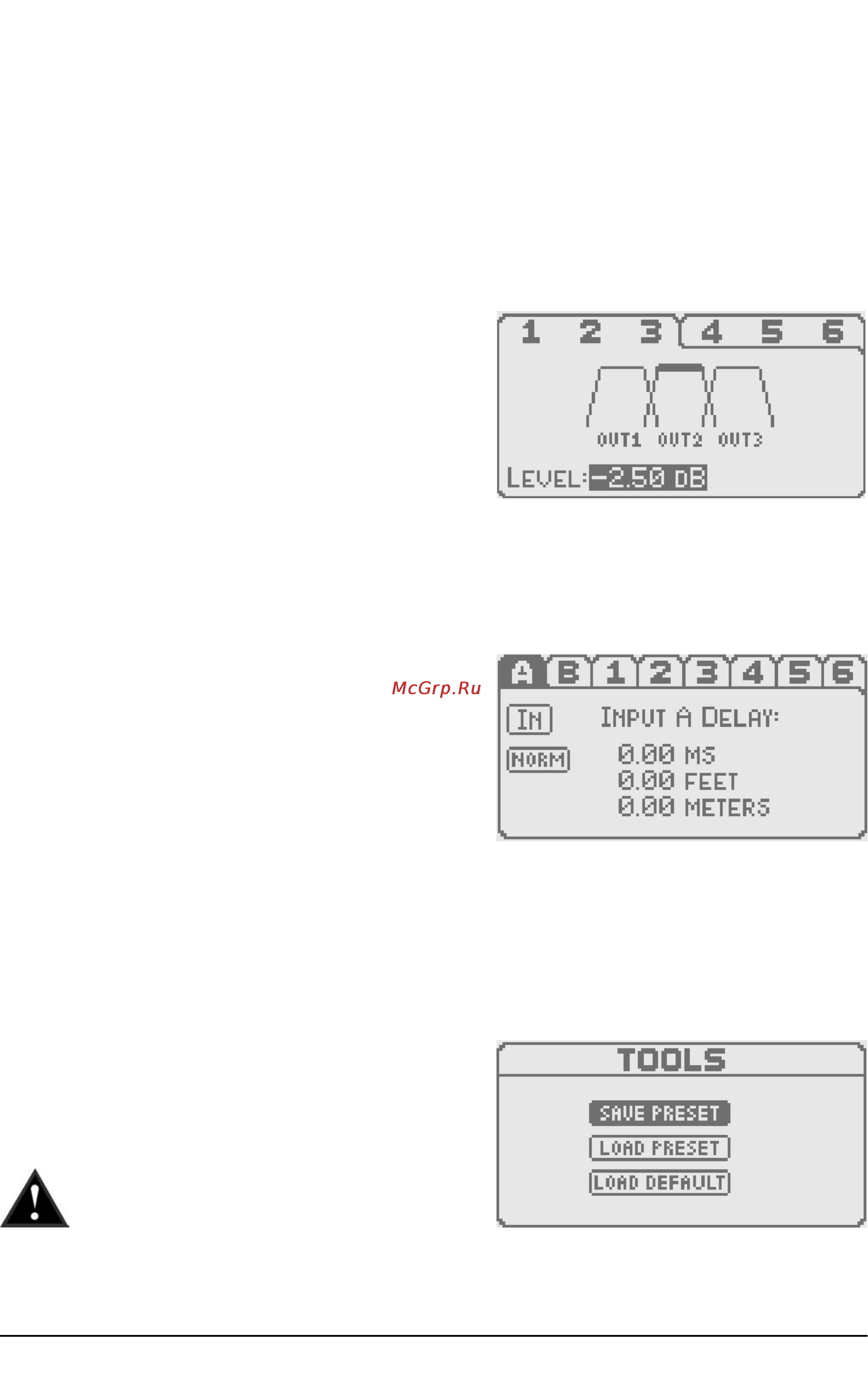

TYPE Доступны следующие типы фильтров Flat плоский Butterworth 6 12 18 24 30 36 42 48 Баттеруорт с крутизной от 6 до 48 дБ октаву Bessel 12 18 24 30 36 42 48 Бессель с крутизной от 12 до 48 дБ октаву Linkwitz Riley 12 24 36 48 Линквитц Райли с крутизной от 12 до 48 дБ октаву Пользователь может использовать фильтры различных типов для создания симметричных асимметричных конфигураций кроссовера FREQUENCY VSXTM 26 представляет собой исключительно мощный инструмент поскольку граничные частоты всех фильтров могут быть настроены пользователем Кроме того самая нижняя и самая верхняя частоты фильтров функционируют как частоты срезания нижних верхних частот для подавления крайнего низкочастотного высокочастотного диапазона всей системы Граничные частоты могут настраиваться в диапазоне от 20 Гц до 20 кГц с шагом в 1 Гц Их значения также можно установить на экране Setup Configuration LEVEL Уровни фильтров кроссовера могут быть настроены независимо в пределах 15 дБ с шагом 0 5 дБ Переместите курсор на плоский участок графика после чего на экране будет отображен уровень данной полосы Экран задержки DELAY В верхней части экрана происходит выбор входов А В или выходов 1 6 Находясь в верхней части экрана нажмите на колесо ввода данных При помощи появившейся стрелки выберите нужный вход или выход и снова нажмите на колесо ввода данных Обычно задержка на выходах устанавливается для согласования фаз драйверов в то время как задержка на входах используется для настройки задержки звучания всей системы IN OUT Данная кнопка производит включение отключение задержки ii is NORM REVERSE 1н INPUT A DELAY Данный параметр отвечает за смену полярности сигнала Иногда при настройке времени задержки или частоты среза фильтров часто приходится менять полярность т е переворачивать фазу нтТ 0 00 MS 0 00 FEET 0 00 METERS DELAY Задержка сигнала для выбранного входа или выхода Задержка отображается в миллисекундах футах и метрах причем при смене одного из значений остальные пересчитываются автоматически Диапазон каждой из задержек составляет 340 мс 380 футов 115 5 метров Время задержки на входе суммируется с временем задержки на выходе что составляет 680 мс 758 футов 231 метр Экран утилит кнопка TOOLS SAVE PRESET Сохранение текущей конфигурации прибора в одну из восьми встроенных ячеек памяти или на USB модуль памяти Если выбран модуль памяти VSX автоматически создает папку и файл для сохранения не затрагивая при этом остальных папок файлов находящихся в памяти модуля С USB модуля файлы VSX могут быть перенесены в компьютер PC или Мас А Замечание На USB модулях памяти пресеты VSX хранятся в папке VSX26 presets VSX 26 Руководство пользователя 9
