29 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
3.5. GT-1804

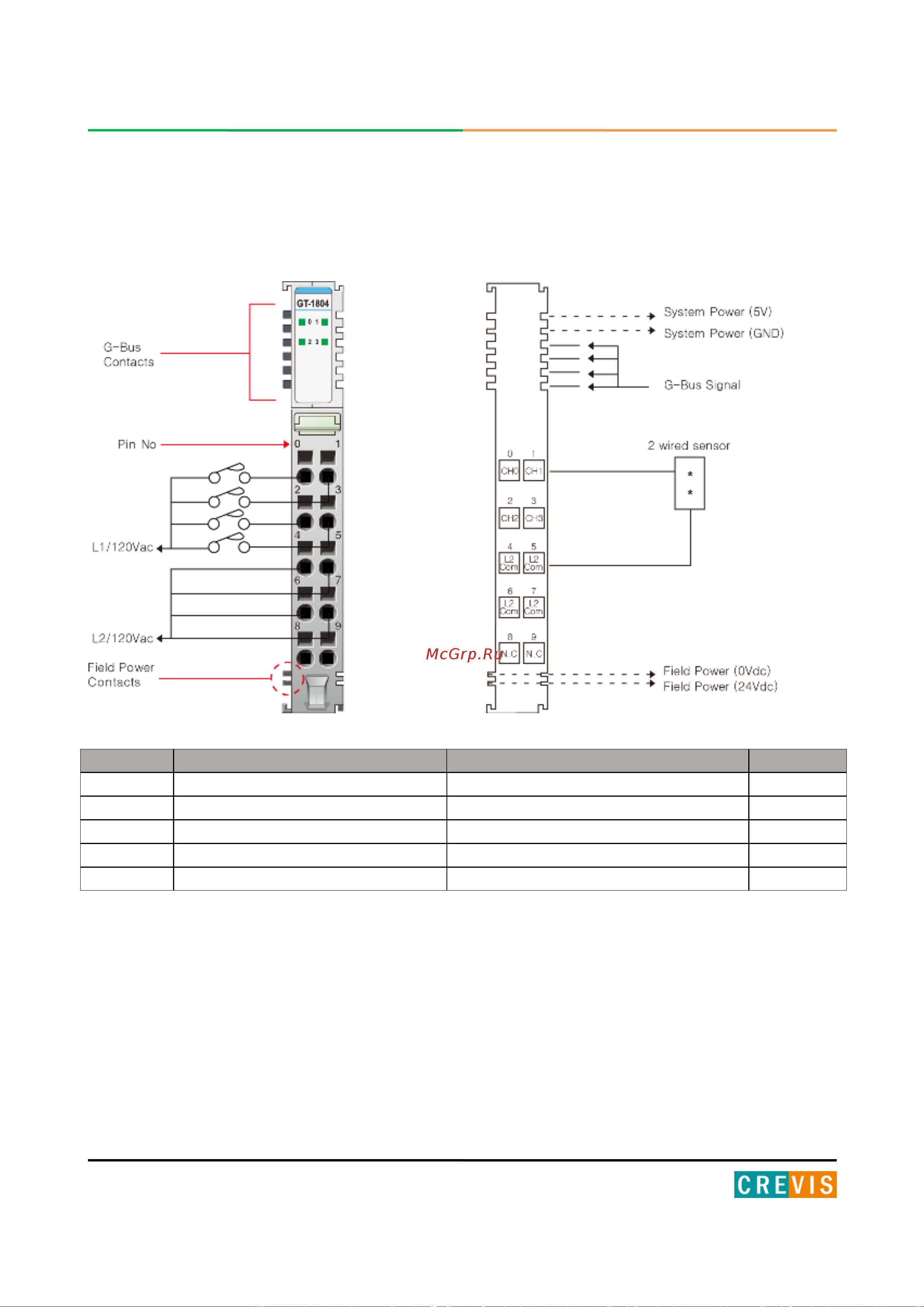

3.5.1. Схема подключения
Контакт
Описание сигнала
Описание сигнала
Контакт
0
Входной канал 0
Входной канал 1
1
2
Входной канал 2
Входной канал 3
3
4
Общий входной канал (L2 / N)
Общий входной канал (L2 / N)
5
6
Общий входной канал (L2 / N)
Общий входной канал (L2 / N)
7
8
Не используется
Не используется
9
