Crevis GT-123F [62/63] Rtb съёмный клеммный блок
![Crevis GT-1238 [62/63] Rtb съёмный клеммный блок](/views2/1901327/page62/bg3e.png)
62 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

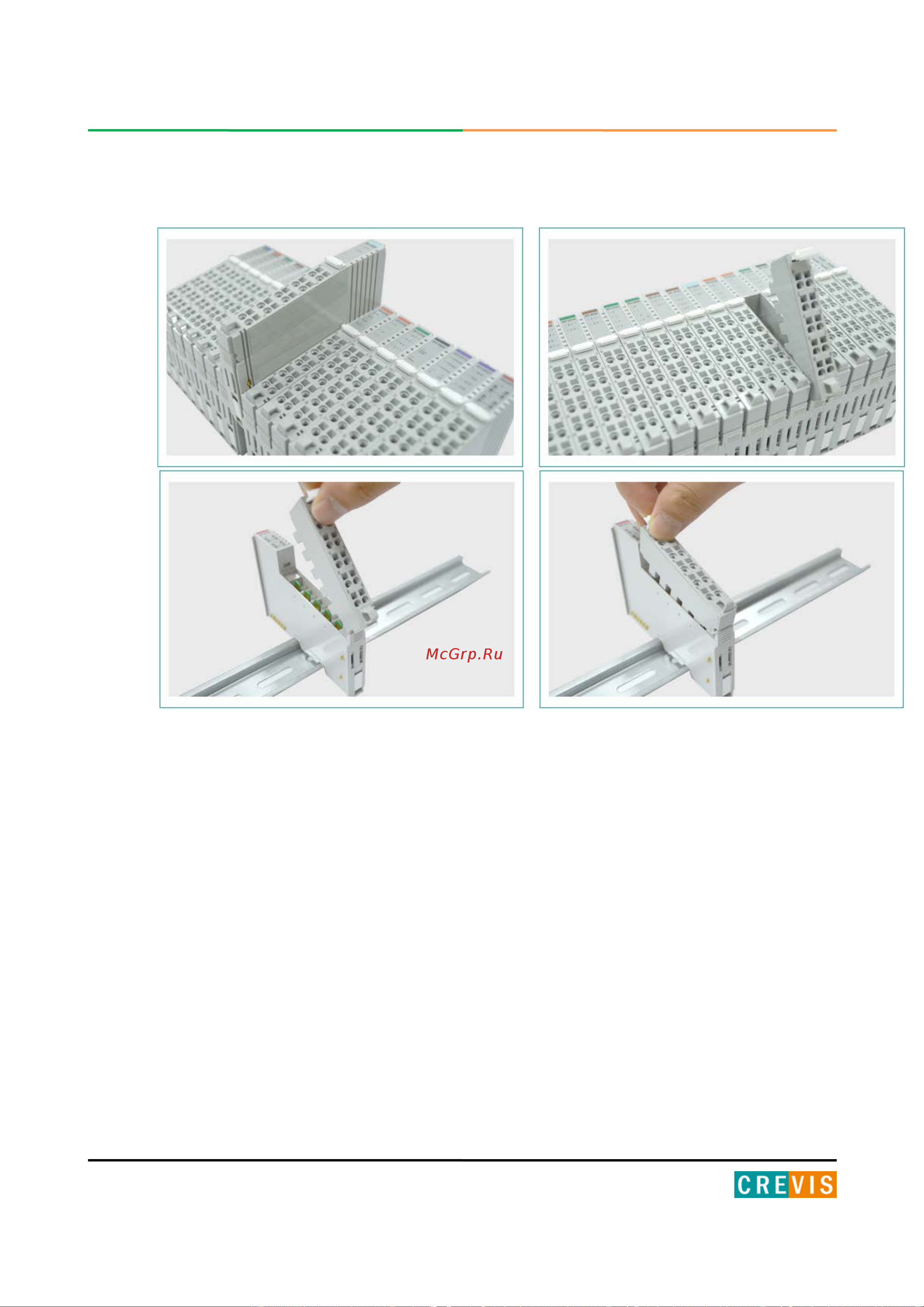

5.2. RTB (Съёмный клеммный блок)
Для удобства монтажа вся клеммная колодка может быть снята, как это показано на
рисунке выше.
На RTB в верхней части колодки есть фиксирующий рычажок для её лёгкого снятия.
