Установка
16
6. Если используются шланги без RTD, подключите
кабели с термопарами (4). Надвиньте на соединение
изолирующие манжеты (S). Во избежание
повреждения кабеля обеспечьте провисание кабеля
для снятия напряжения.
7. Если используются шланги RTD для подачи
2-компонентных материалов, подключите кабели
RTD (4) и кабели CAN (5), если они есть.
8. Повторите эту процедуру для дополнительных
шлангов.
9. См. раздел Подключение FTS и двойного гибкого
шлангового наконечника с обогревом, стр. 17, или
раздел Подключение FTS с гибким шланговым
наконечником без обогрева или дистанционным
смесительным коллектором, стр. 19.
Р

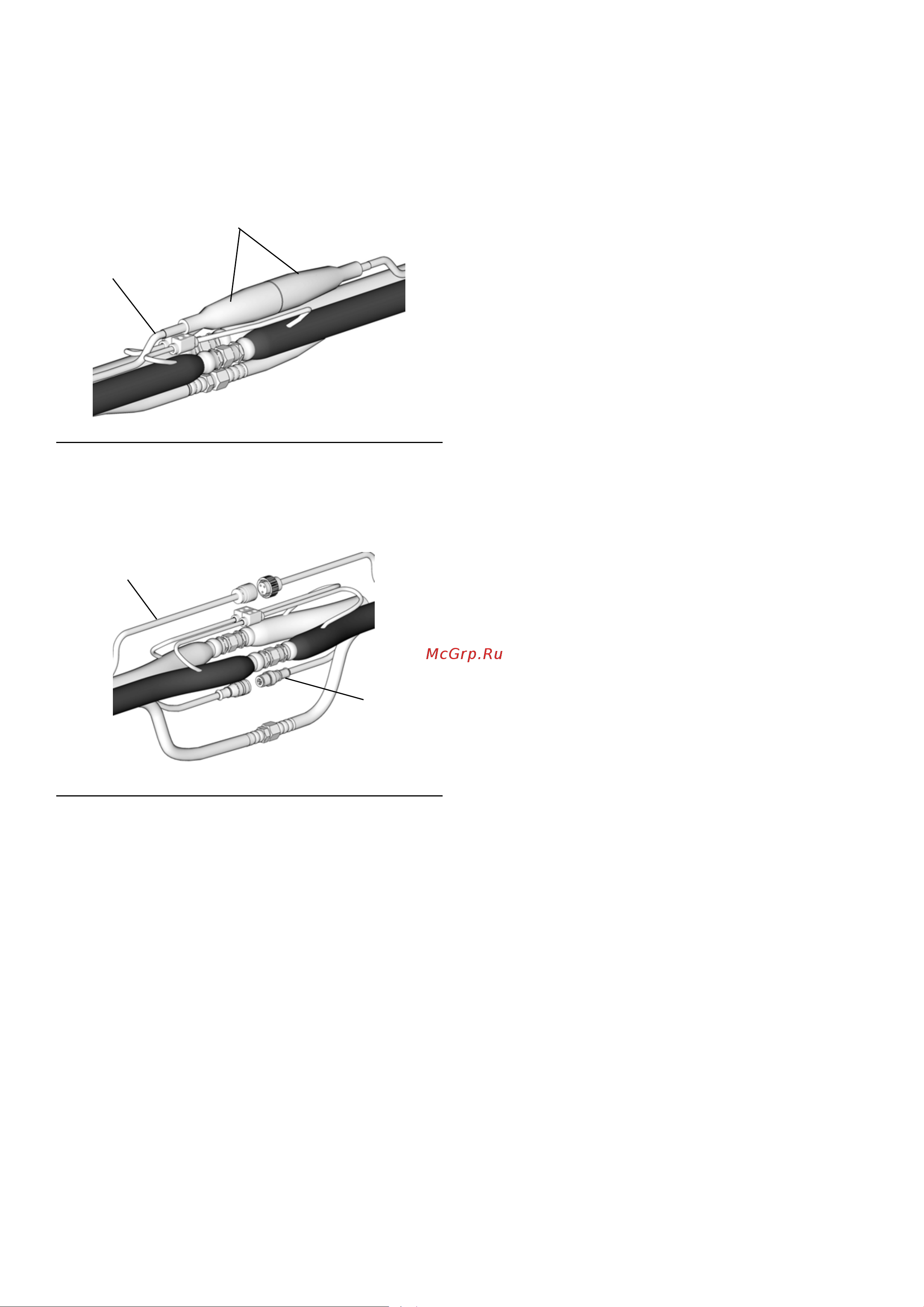

ИС. 11
РИС. 12
TI2683B
S
4
TI18358a
5
4
