Установка
19
Подключение FTS с гибким шланговым наконечником без
обогрева или дистанционным смесительным коллектором
1. Аккуратно распрямите зонд FTS (H) в секции шланга,
идущего от дозирующего устройства. Запрещено
перекручивать и изгибать зонд. Для систем с
соотношением компонентов в смеси, не равным
1:1, вставьте зонд в сторону подачи материала
большего объема (смола).
2. Подключите датчик FTS (5) к стыковочному блоку.
3. Подключите шланги для жидкости к датчику FTS.
ПРИМЕЧАНИЕ: Для использования шлангов подачи
жидкости с внутренним диаметром 13 мм (1/2 дюйма)
извлеките переходники из жидкостного коллектора
дозирующего устройства и установите их во
впускные отверстия шарнирного соединения
датчика FTS.
4. Установите один соединитель (12) между проводами.
Инструкции см. на стр. 13.
5. Подсоедините кабель блока шланга (4) к кабелю FTS
(часть компонента 5). Надвиньте на соединение
изолирующие манжеты (S). Во избежание
неисправности кабеля оставляйте прогиб кабеля в
качестве разгрузки натяжения.
6. Соедините соответствующий провод заземления.
7. См. раздел Подключение шлангов к дозирующему
устройству, стр. 20.
УВЕДОМЛЕНИЕ
Во избежание повреждения зонда датчика не
перегибайте и не перекручивайте шланг. Запрещено
сворачивать шланг в бухту с радиусом изгиба меньше
0,5 м (1,5 фута). Запрещено подвергать шланг
чрезмерным нагрузкам, ударам и иным нежелательным
воздействиям.

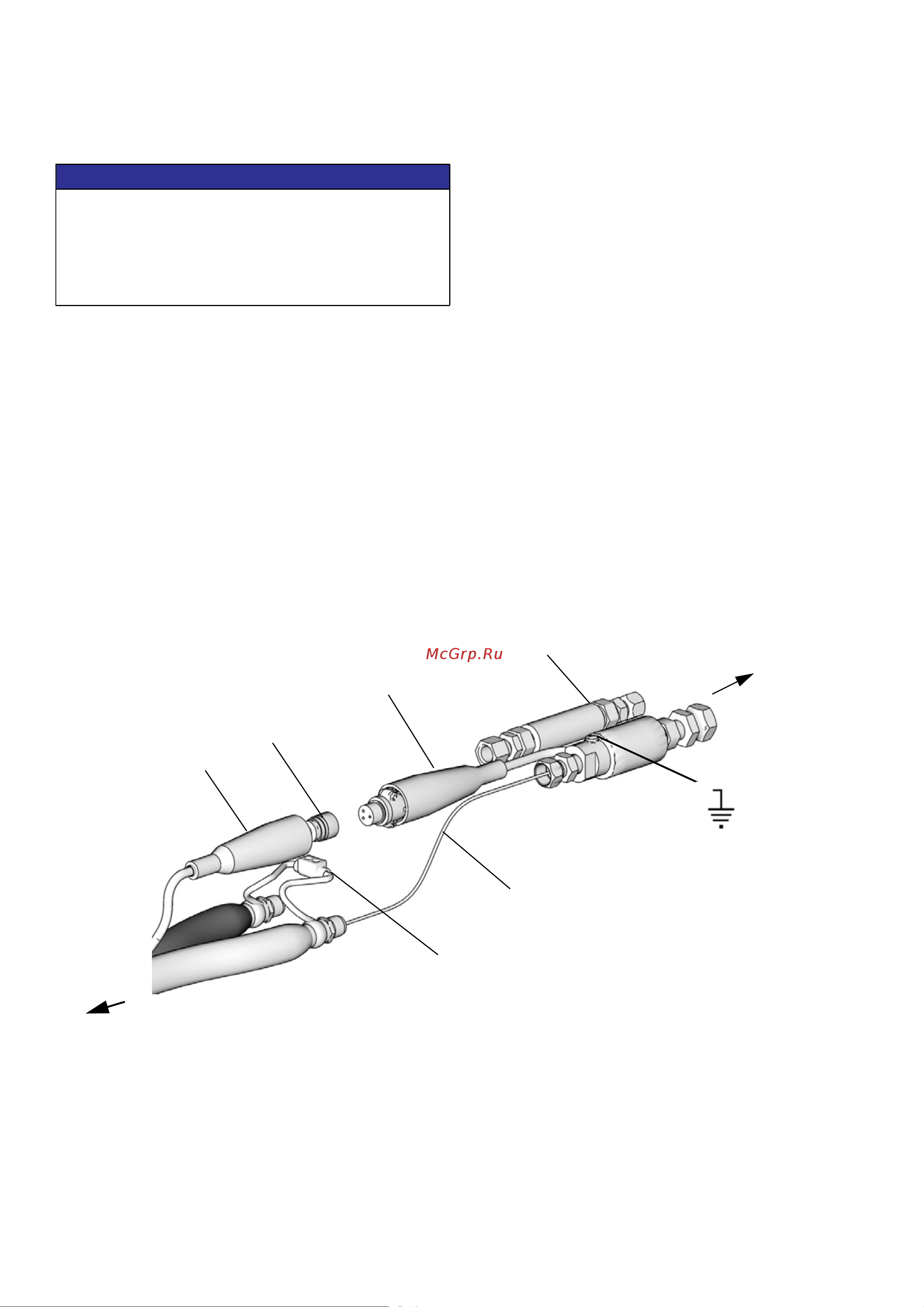

5
S
H
TI2684E
S
4
К смесительному коллектору или
гибким шланговым наконечникам
без подогрева
К
дозирующему устройству
12
