Детали
24
Детали

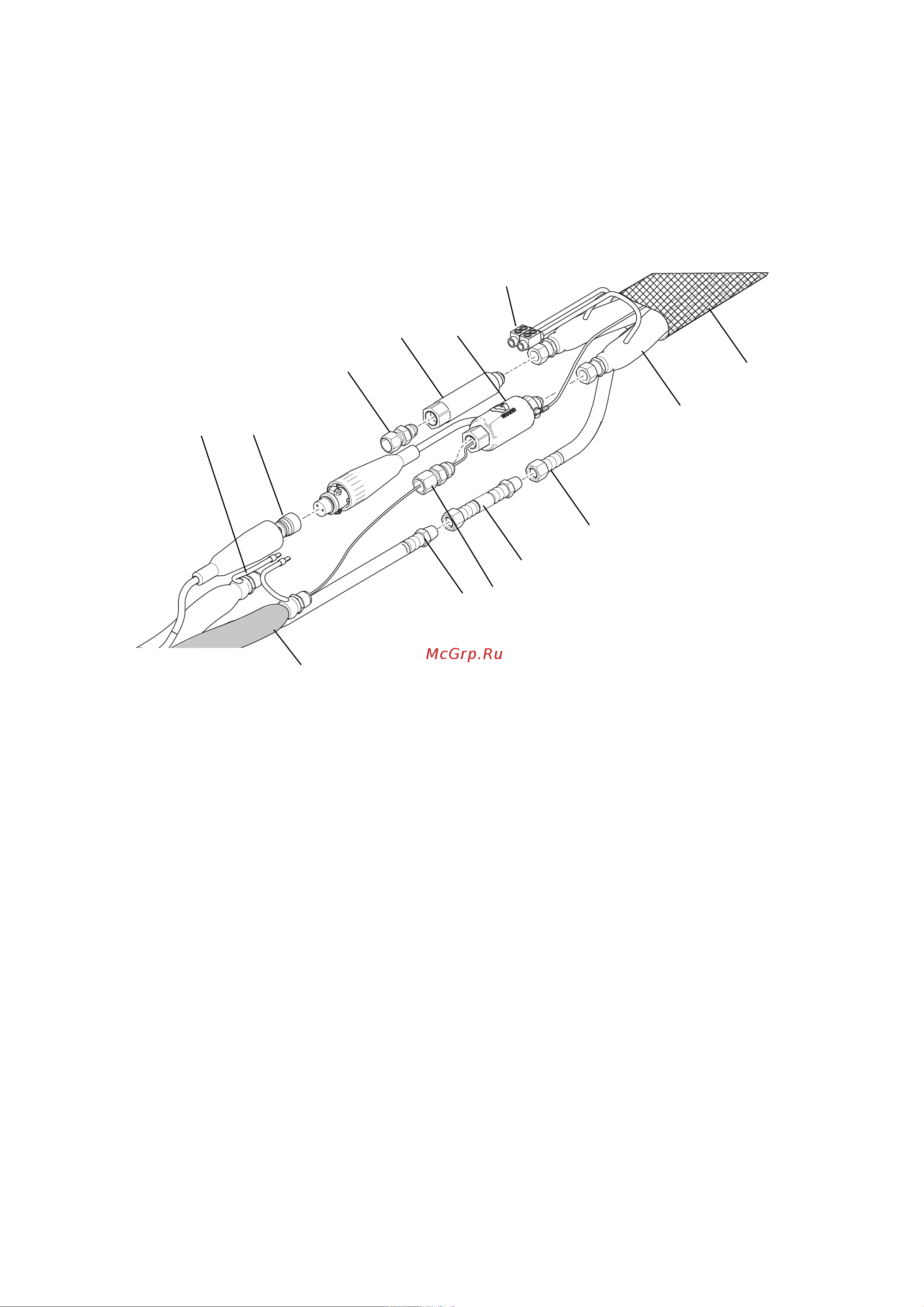

Использование датчика температуры жидкости 261669
(фитинги с JIC на JIC)
Запасные наклейки, бирки и карточки с символами
опасности и предупреждениями предоставляются
бесплатно.
WLE
2
5b
4
Шланг для жидкости с
обогревом
Датчик температуры жидкости
Гибкий шланговый наконечник
1
12
3
5a
5c
8
6
9
5d
5e
Поз. Деталь Описание
Кол-
во
1 ----- ШЛАНГ, компонент А (изоцианат);
см. таблицы, начиная со стр. 4
1
2 ----- ШЛАНГ, компонент В (смола);
см. таблицы, начиная со стр. 4
1
3 15B295 ШЛАНГ, для воздуха; 15,2 м
(50 футов)
1
24F179 ШЛАНГ, для воздуха; 7,6 м (25 футов) 1
4 24J523 КАБЕЛЬ, FTS; 15,2 м (50 футов) 1
24J524 КАБЕЛЬ, FTS; 7,6 м (25 футов) 1
5 261669 КОМПЛЕКТ, FTS, соединитель 1
5a ----- СЕНСОР, температура жидкости; -5
JIC
1
5b ----- ФИТИНГ, FTS, соединитель; -6 JIC 1
5c 24V454 ШЛАНГ, для воздуха; 120,65 мм
(4,75 дюйма)
1
5d 127596 ФИТИНГ, шарнирный, -6 JIC x -6 JIC,
MxF
1
5e 127597 ФИТИНГ, шарнирный, -5 JIC x -5 JIC,
MxF
1
6 ------ НАКОНЕЧНИК, гибкий шланговый;
см. раздел Гибкие шланговые
наконечники, стр. 3
1
8 15B280 НАКОНЕЧНИК, гибкий шланговый,
для воздуха; 3 м (10 футов)
1
9 ----- ЗАЩИТА ОТ ИСТИРАНИЯ; входит в
комплектацию некоторых шлангов,
см. раздел Принадлежности на
стр. 31
1
12 261821 РАЗЪЕМ, электрический; на
основных секциях шланга
1
13 15B679 НАКЛЕЙКА, предупредительная,
английский язык; не показана
1
16M219 НАКЛЕЙКА, предупредительная,
испанский/французский язык;
не показана
1
Поз. Деталь Описание
Кол-
во
Содержание
- Инструкции 1
- С обогревом 1
- Шланг power loc 1
- Содержание 2
- Гибкие шланговые наконечники 3
- Номера деталей связки шлангов power lock 3
- Переходные фитинги 3
- Стандартный шланг для подачи 2 компонентных материалов 4
- Шланг для безвоздушной подачи 2 компонентных материалов 4
- Два кабеля fts и два набора стандартных проводов 5
- Шланг rtd для подачи 2 компонентных материалов для использования с насосами reactor с модулями управления gca 5
- Шланг для подачи 2 компонентных материалов в системах индивидуальной конструкции 5
- Комплекты fts содержат указанные ниже компоненты 6
- Комплекты датчика температуры жидкости fts 6
- Комплекты датчика температуры жидкости fts rtd для использования в системах с модулями управления gca 6
- Предупреждение 7
- Предупреждения 7
- Предупреждение 8
- Предупреждение 9
- Важная информация об изоцианатах iso 10
- Правила обращения с изоцианатами 10
- Самовоспламенение материала 10
- Пористые полимеры с порообразующими веществами 245 fa 11
- Раздельное хранение компонентов a и в 11
- Смена материалов 11
- Чувствительность изоцианатов к воздействию влаги 11
- Описание 12
- Подключение гибкого шлангового наконечника к пистолету или коллектору пистолета 12
- Установка 12
- Подключение шлангов с обогревом 13
- Винты 15
- Заглушки 15
- Регулировочные 15
- С крышкой 15
- Подключение fts и двойного гибкого шлангового наконечника с обогревом 17
- Уведомление 17
- Шланги для подачи 2 компонентных материалов с термопарой без rtd 18
- Подключение fts с гибким шланговым наконечником без обогрева или дистанционным смесительным коллектором 19
- Уведомление 19
- Подключение шлангов к дозирующему устройству 20
- Для шлангов без защиты от истирания 21
- Защитная оболочка 21
- Калибровка датчика температуры жидкости fts для версий без rtd 21
- Проверка шлангов на наличие утечек 21
- Эксплуатация 22
- Инструкции по замене отдельных шлангов a или b 23
- Техническое обслуживание 23
- Гибкий шланговый наконечник 24
- Датчик температуры жидкости 24
- Детали 24
- Использование датчика температуры жидкости 261669 фитинги с jic на jic 24
- Шланг для жидкости с обогревом 24
- Гибкий шланговый наконечник 25
- Датчик температуры жидкости 25
- Использование датчика температуры жидкости 24m943 фитинги с npt на npt 25
- Шланг для 25
- Гибкий шланговый наконечник 26
- Датчик температуры жидкости 26
- Использование датчика температуры 24k207 для шланга rtd для подачи 2 компонентных материалов фитинги с jic на jic 26
- Шланг для жидкости с обогревом 26
- Гибкий шланговый наконечник 27
- Датчик температуры жидкости 27
- Использование датчика температуры 24m944 для шланга rtd для подачи 2 компонентных материалов фитинги с npt на npt 27
- Шланг для жидкости с обогревом 27
- Датчик температуры жидкости 28
- Использование датчика температуры 261670 фитинги с jic на npt 28
- Шланг для жидкости с обогревом 28
- Монтаж 29
- Проводная перемычка шланга 15f144 29
- Защита от истирания защитная оболочка 31
- Принадлежности 31
- Общая тепловая нагрузка 2 шланга 32
- Технические данные 32
- Graco inc и дочерние предприятия p o box 1441 minneapolis mn 55440 1441 usa сша graco inc 2020 все производственные объекты компании graco зарегистрированы согласно стандарту iso 9001 www graco com редакция zap январь 2020 г 34
- Главный офис компании graco миннеаполис международные представительства бельгия китай япония корея 34
- Информация о компании graco 34
- Стандартная гарантия компании graco 34
- Чтобы ознакомиться с последними сведениями о продукции graco посетите веб сайт www graco com информацию о патентах см на веб сайте www graco com patents 34
- Чтобы разместить заказ обратитесь к своему дистрибьютору фирмы graco или позвоните по указанному ниже телефону чтобы узнать координаты ближайшего дистрибьютора телефон 612 623 6921 номер для бесплатных звонков 1 800 328 0211 факс 612 378 3505 34
