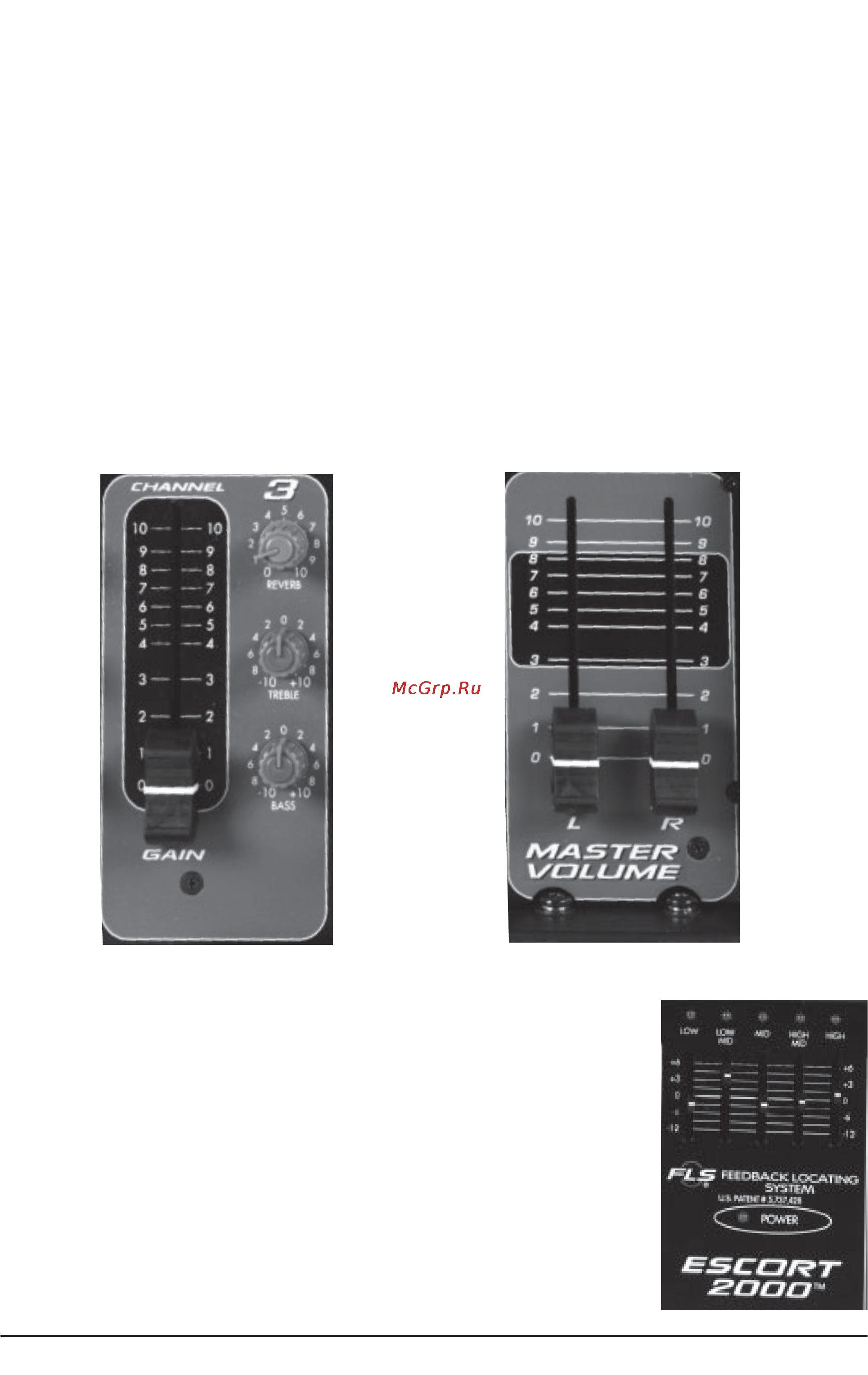

Установка регуляторов и включение питания микшера Установите мастер фейдеры в позицию 5 а все остальные регуляторы и канальные фейдеры в позицию О Включите питание микшера установив переключатель расположенный рядом с сетевым разъемом см рисунок в положение Включено ОМ Установка канальных и мастер фейдеров Канальными фейдерами чувствительности выберите приемлемый уровень громкости В том случае если нужный уровень достигнут в позициях от 1 до 3 переместите мастер фейдеры см рис в более низкие положения В ситуации когда для достижения нужной громкости канальный фейдер приходится устанавливать в крайние положения 9 10 переместите мастер фейдеры в более высокие позиции В дополнение необходимо напомнить что мастер фейдеры Е и R регулируют громкость звучания соответственно левого и правого каналов Установка канальных регуляторов тембра Изменение тембра звучания каналов в широких диапазонах осуществляется с помощью канальных регуляторов BASS и TREBLE см рис При работе с данными регуляторами соблюдайте чувство меры так как необдуманное их использование может повлечь за собой серьезное ухудшение качества звука К примеру крайние положения регуляторов по часовой стрелке обеспечивают значительное увеличение коэффициента усиления что в свою очередь может привести к возникновению акустической обратной связи на микрофонных входах 3 л л 10 10 9 9 а в 7 7 6 6 3 5 а а Ж 0 10 707 4 1 1 Я 10 10 2 2 1 1 гe7 4 4 в Л I А V 6 г V 10 10 ЬАМ Использование графического эквалайзера В отличие от канальных регуляторов тембра пяти полосный графический эквалайзер позволяет балансировать звучание всей звукоусиливающей системы Как в случае с канальными регуляторами тембра так и при работе с графическим эквалайзером необходимо соблюдать умеренность Индикаторы системы обнаружения частоты возникновения обратной акустической связи ЕЕ5 окажут неоценимую пользу для устранения этого эффекта Использование системы ЕЕ5 начните с установки всех фейдеров графического эквалайзера в положение 0 рис С помощью канальных и мастер фейдеров увеличьте громкость до момента возникновения обратной акустической связи и затем немного ослабьте выходной сигнал Обратите внимание на сработавшие индикаторы и установите фейдеры соответствующих частотных диапазонов эквалайзера в более низкие положения Данные меры позволят понизить усиление на частоте возникновения обратной связи В целях повышения коэффициента усиления Escort 2000 Руководство пользователя 7
