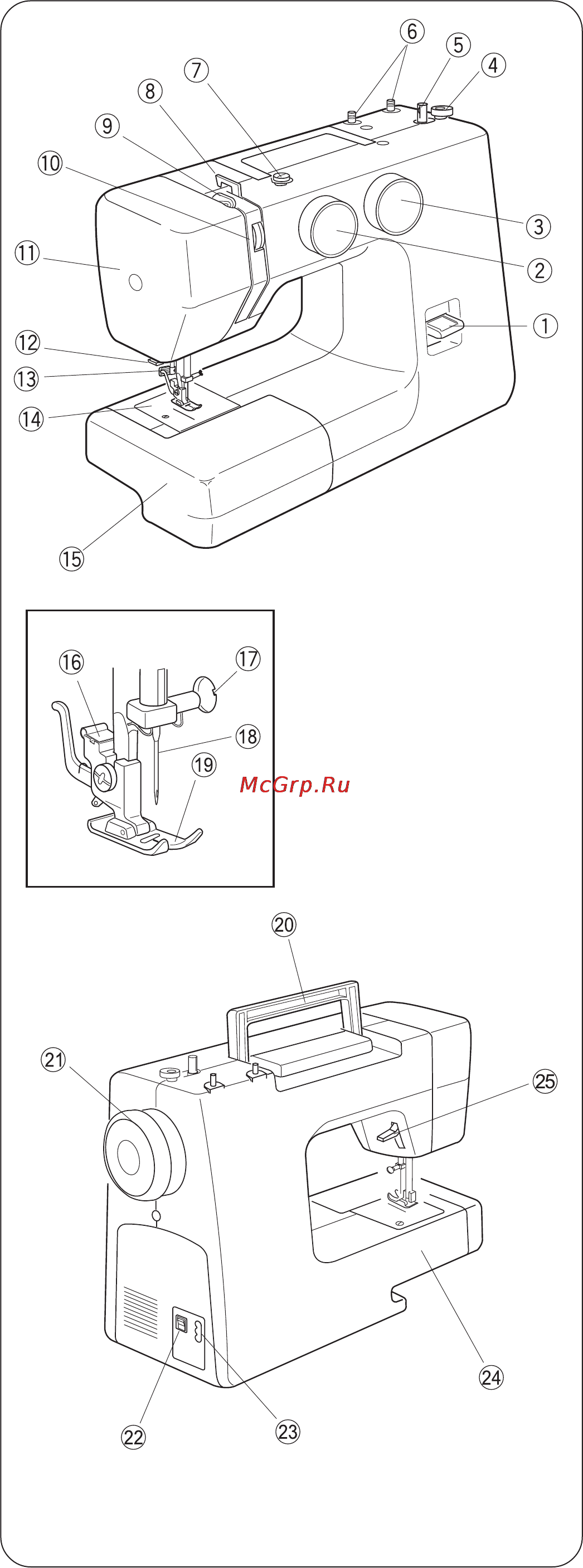

КОНСТРУКЦИЯ МАШИНЫ ОСНОВНЫЕ ДЕТАЛИ И УЗЛЫ 1 Клавиша обратного хода реверс 2 Переключатель строчек 3 Регулятор длины стежка 4 Ограничитель намотки шпульки 5 Шпиндель для намотки шпульки 6 Вертикальные стержни для катушек 7 Нитенаправитель для намотки шпульки 8 Нитенаправитель верхней нити 9 Рычаг нитепритягивателя 10 Регулятор натяжения верхней нити 11 Боковая крышка 12 Нож для обрезки нити 13 Нитевдеватель в базовых моделях не установлен 14 Игольная пластина 15 Выдвижной пенал для принадлежностей 16 Держатель прижимной лапки 17 Винт для крепления иглы 18 Игла 19 Прижимная лапка 20 Ручка для переноса машины 21 Маховое колесо 22 Включатель выключатель питания машины 23 Разъем для подключения педали 24 Рукавная платформа 25 Рычаг подъема прижимной лапки В машине применяются швейные иглы 130 705 Н 2
