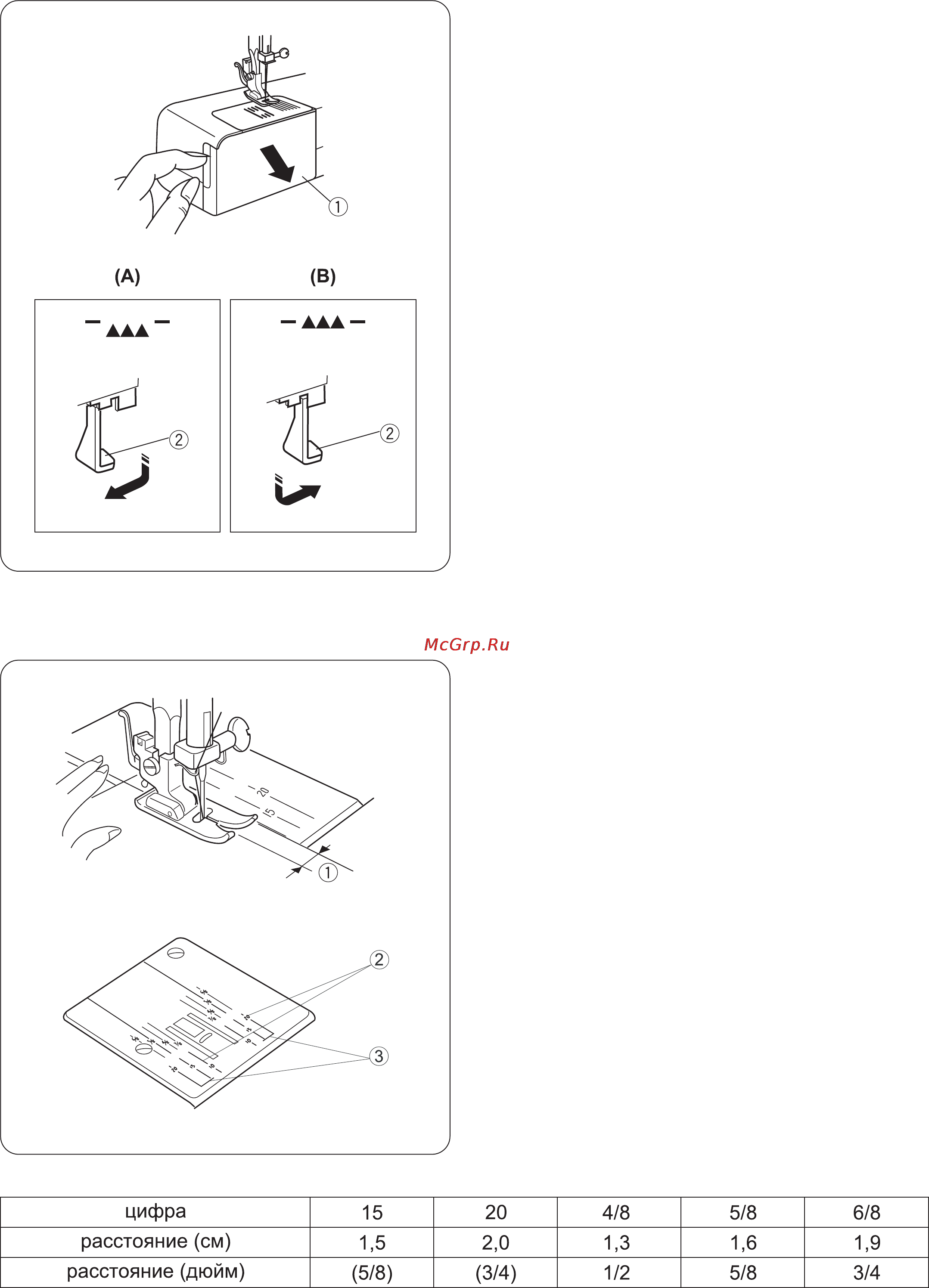

ОТКЛЮЧЕНИЕ ТРАНСПОРТЕРА ТКАНИ Рычаг отключения транспортера ткани находится под крышкой челночного устройства Откройте крышку челнока 1 Крышка челночного устройства 2 Рычаг транспортера А Для опускания транспортера ткани надавите на рычаг и оттяните его влево как показано на рисунке В Для подъема транспортера ткани надавите на рычаг и оттяните его вправо как показано на рисунке Зубцы транспортера поднимутся при начале шитья ПРИМЕЧАНИЕ При шитье транспортер ткани должен быть всегда поднят чтобы ткань могла продвигаться ПРИМЕЧАНИЕ Для штопки и вышивки рекомендуем отключать транспортер ткани РАЗМЕТКА НА ИГОЛЬНОЙ ПЛАСТИНЕ На игольной пластине нанесены метки в дюймах или в миллиметрах от центрального положения иглы С помощью этих меток Вам будет легко прошить строчку на определенном расстоянии относительно края ткани 1 Расстояние от края ткани до центрального положения иглы 2 Направляющие линии 3 Угловые отметки цифра 15 20 4 8 5 8 6 8 расстояние см 1 5 2 0 1 3 1 6 1 9 расстояние дюйм 5 8 3 4 1 2 5 8 3 4 7
