5
Средства управления и контроля
ОПАСНОСТЬ Обозначает ситуацию, связанную
с непосредственной опасностью.
Если опасность не будет устра-
нена, возникает риск серьезной
травмы или смерти.
ПРЕДУПРЕЖДЕНИЕ Обозначает опасную ситуацию.
Если опасность не будет устра-
нена, возникает риск серьезной
травмы или смерти.
ОСТОРОЖНО Обозначает опасную ситуацию.
Если опасность не будет устране-
на, возникает риск легкой травмы
или травмы средней тяжести.
ЗАМЕЧАНИЕ Обозначает опасную ситуацию.
Если опасность не будет устране-
на, возникает риск повреждения
устройства.
Примечание Обозначает полезную информа-
цию и советы

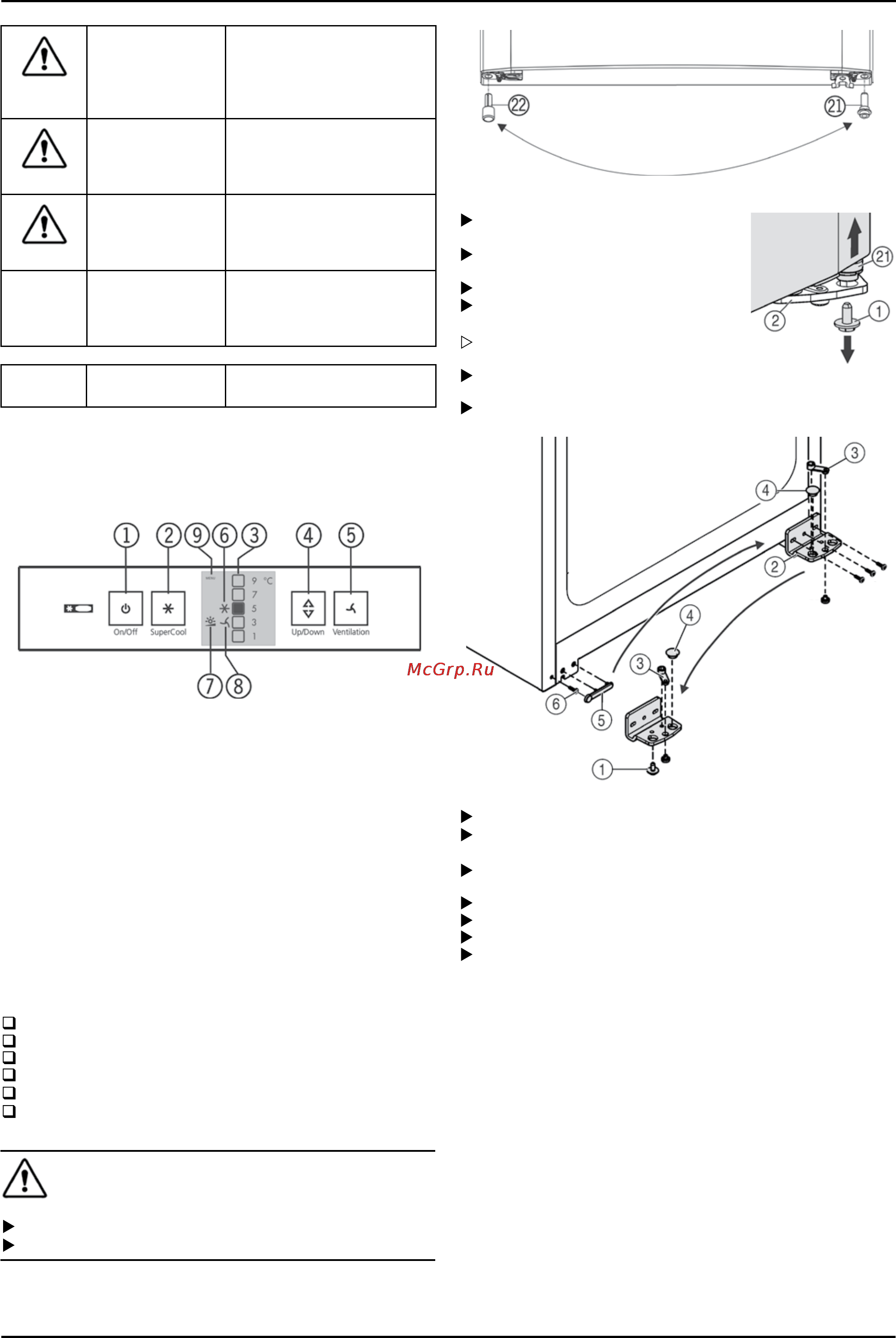

3 Средства управления и контроля
3.1. Средства управления
Рис. 3
(1) Кнопка «On/Off» (6) Символ SuperCool
(2) Кнопка SuperCool (7) Символ яркости
(3) Индикатор температуры (8) Символ вентиляции
(4) Кнопка настройки (9) Символ меню
(5) Кнопка вентиляции
3.2 Дисплей
В нормальном режиме работы на дисплее отображается следующая информация:
Установленная температура
4 Ввод в эксплуатацию
4.1 Перевешивание дверных петель
При необходимости можно перевесить дверные петли.
Вам понадобятся следующие инструменты:
Звездообразный ключ 25
Звездообразный ключ 15
Отвертка
Гаечный ключ с открытым зевом размера 6
Гаечный ключ с открытым зевом, входящий в комплект поставки
При необходимости — второй человек
ОСТОРОЖНО
Опасность травмы из-за падения двери!
Как следует держите дверь.
Устанавливайте дверь осторожно.
Рис. 4
Снимите прокладку 22 с нижней левой части
двери (Рис. 4).
Отвинтите стопорный винт на нижней правой
петле.
Откройте дверь.
Поднимите дверь, держа ее за ручку и за
нижнюю кромку.
Несущий штырек 21 (Рис. 5) выйдет из
петли 2 (Рис. 6).
Если несущий штырек 21 (Рис. 5) не выйдет,
нажмите на него снизу.
Поверните нижнюю часть двери и снимите дверь.
Рис. 6
Отвинтите петлю 2 (Рис. 6).
Отвинтите несущую часть 5 (Рис. 4), перевесьте ее на противоположную
сторону петли и снова привинтите.
Снимите стопор 4 (Рис. 6) с петли и вставьте его на противоположной
стороне.
Снимите кожух 5 (Рис. 6) со стороны ручки.
Отвинтите винт 6 (Рис. 6) и вставьте его на противоположной стороне.
Поставьте кожух 6 (Рис. 6) на место.
Привинтите петлю 2 (Рис.6) на другой стороне петли, затянув ее не сла-
бее 4 Нм. При необходимости воспользуйтесь аккумуляторной отверткой.
Рис. 5
Звездообразный ключ 25
Звездообразный ключ 25
Звездообразный
ключ 25
