6
Ввод в эксплуатацию

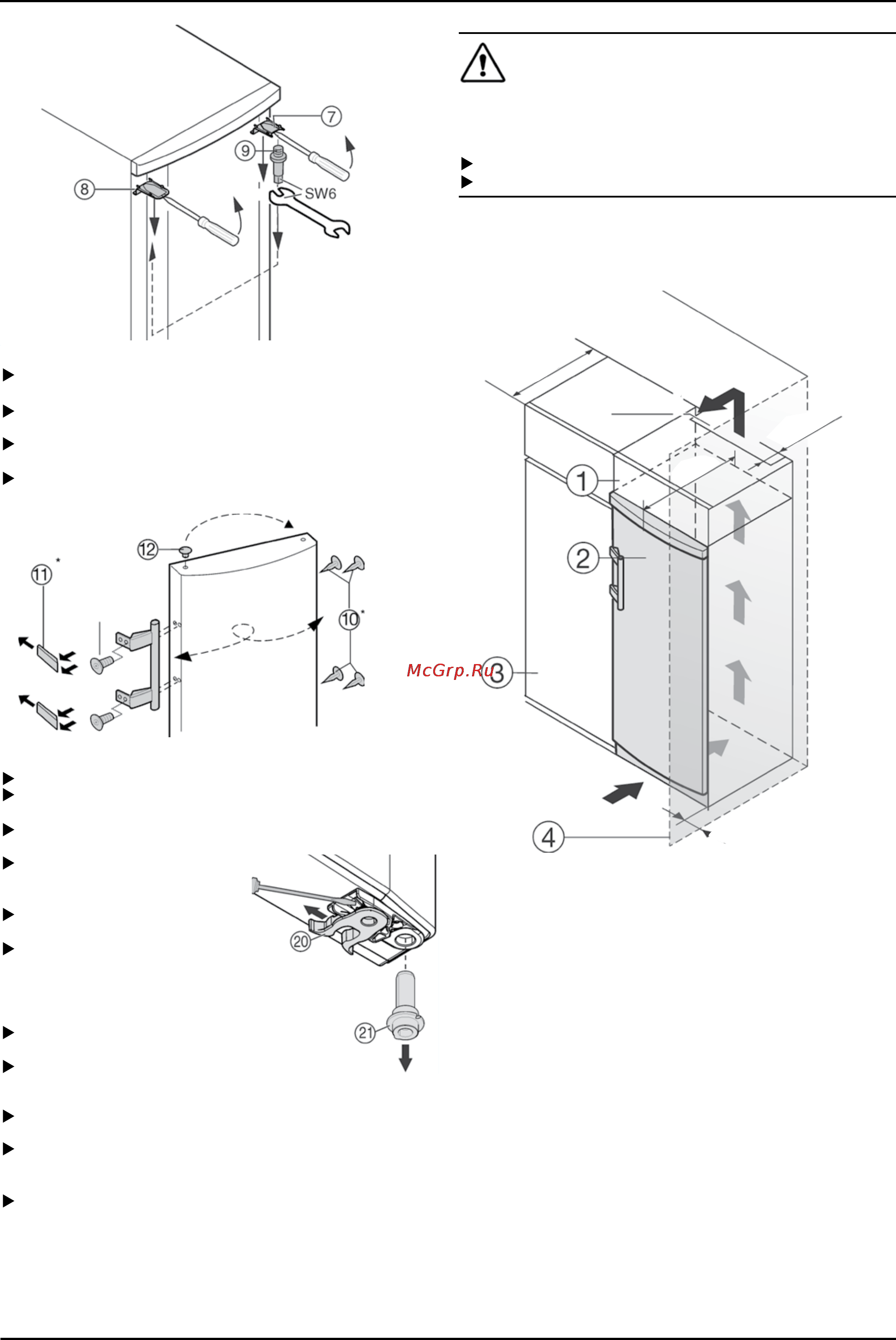

Рис. 7
Отверткой подденьте кожух 7 и 8 (Рис. 7) спереди и снимите его, потянув
вперед и вниз.
Отвинтите несущий штырек 9 (Рис. 7) и привинтите с другой стороны
(с усилием 4 Нм).
Чтобы установить кожух 7 (Рис. 7) на сторону, где привинчен несущий
штырь, вставьте на место его заднюю часть и закрепите переднюю.
Чтобы установить кожух 8 (Рис. 7) на противоположную сторону, вставь-
те на место его заднюю часть и закрепите переднюю.
Рис. 8
Снимите стопор 12 (Рис. 8) с несущей втулки и переместите его.
Снимите ручку двери, стопоры 10 (Рис. 8) и нажимные пластины 11
(Рис. 8) и перевесьте их на другую сторону.
Закрепляя нажимные пластины, следите, чтобы они были расположены
правильно.
Перевесьте пружинный зажим 20 (Рис. 9),
отожмите защелку и снимите пружин-
ный зажим.
Установите пружинный зажим с другой
стороны
и защелкните.
Выньте несущий штырек 21 (Рис. 9) из
дверной втулки и переместите на другую
сторону вместе с прокладкой. Защелка
должна быть обращена к внутренней
стороне двери, паз — к внешней.
Прикрепите верхнюю части двери к
несущему штырьку 9 (Рис. 7).
Откройте нижнюю часть двери и вставь-
те штырек 21 (Рис. 9) в петлю. При не-
обходимости поворачивайте штырек, пока он не встанет на место.
Установите стопорный винт 1 (Рис. 5) в нижней части несущего штырька
и затяните его с усилием 4 Нм.
При необходимости выровняйте дверь в соответствии с устройством при
помощи двух вытянутых отверстий в петле. Для этого отвинтите сред-
ний винт.
Установите прокладку 22 (Рис. 4) в нижней правой части двери.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы из-за падения двери!
Если несущие части плохо затянуты, дверь может упасть вперед. Кроме того,
она может перестать закрываться, и холодильный шкаф не будет работать
надлежащим образом.
Затягивайте несущие скобы/штыри не слабее 4 Нм.
Проверьте все винты и, при необходимости, затяните заново.
4.2 Встраивание в кухонную мебель
Для устройств шириной 600 мм
Рис. 10
(1) Шкаф для устройства (3) Кухонный шкаф
(2) Устройство (4) Стена
Устройство можно встроить в кухонную мебель. Чтобы устройство Рис. 10 (2)
соответствовало по высоте остальной мебели, над ним можно расположить
подходящий шкаф Рис. 10 (1).
Встраивая устройство в ряд стандартной кухонной мебели (макс. глубина
580 мм), можно установить его непосредственно рядом с кухонным шкафом
Рис. 10 (3). Двери устройства выдаются относительно шкафа на 34 мм с краю и
на 50 мм в середине устройства. Поэтому они легко закрываются и открываются.
Для обеспечения вентиляции:
Со стороны задней стенки шкафа должно оставаться не менее 50 мм
пространства.
Пространство для вентиляции сверху должно составлять не менее 300 см
2
.
Чем больше пространство для вентиляции, тем меньше энергии потребля-
ет устройство.
Если устройство установлено петлями к стене Рис. 10 (4), расстояние между
стеной и устройством должно составлять не менее 40 мм. Это соответствует
габаритам ручки при открытии устройства.
Звездообразный
ключ 15
Рис.9
мин.
300 см
2
прим. 40
мин. 50
630
580
[
мм
]
