Liebherr K 4220-22 [7/12] Монтаж двери

Liebherr K 4220-22 [7/12] Монтаж двери
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 7 (32)
, пробку
Fig. 7 (33)
и
прижимные пластины*
Fig. 7 (34)
.
u
При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.4 Монтаж двери
u
Установите дверцу сверху на нижний опорный палец
Fig. 5 (22)
.
u
Закройте дверцу.
u
Установите верхний опорный кронштейн
Fig. 4 (12)
на
новой стороне шарнира и защелкните в дверце.
u
Прикрутите верхний опорный кронштейн
Fig. 4 (12)
(с
моментом 4 Нм)(2 шт. Torx® 25)
Fig. 4 (13)
. При необ-
ходимости проделайте отверстия или используйте
аккумуляторную отвертку.
u
Защёлкните крышку
Fig. 4 (10)
и крышку
Fig. 4 (11)
на
противоположной стороне.
4.3.5 Выравнивание дверцы
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 5 (25)
параллельно корпусу устройства. Для этого
выкрутите средний винт.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
4.4 Установка в кухонную стенку

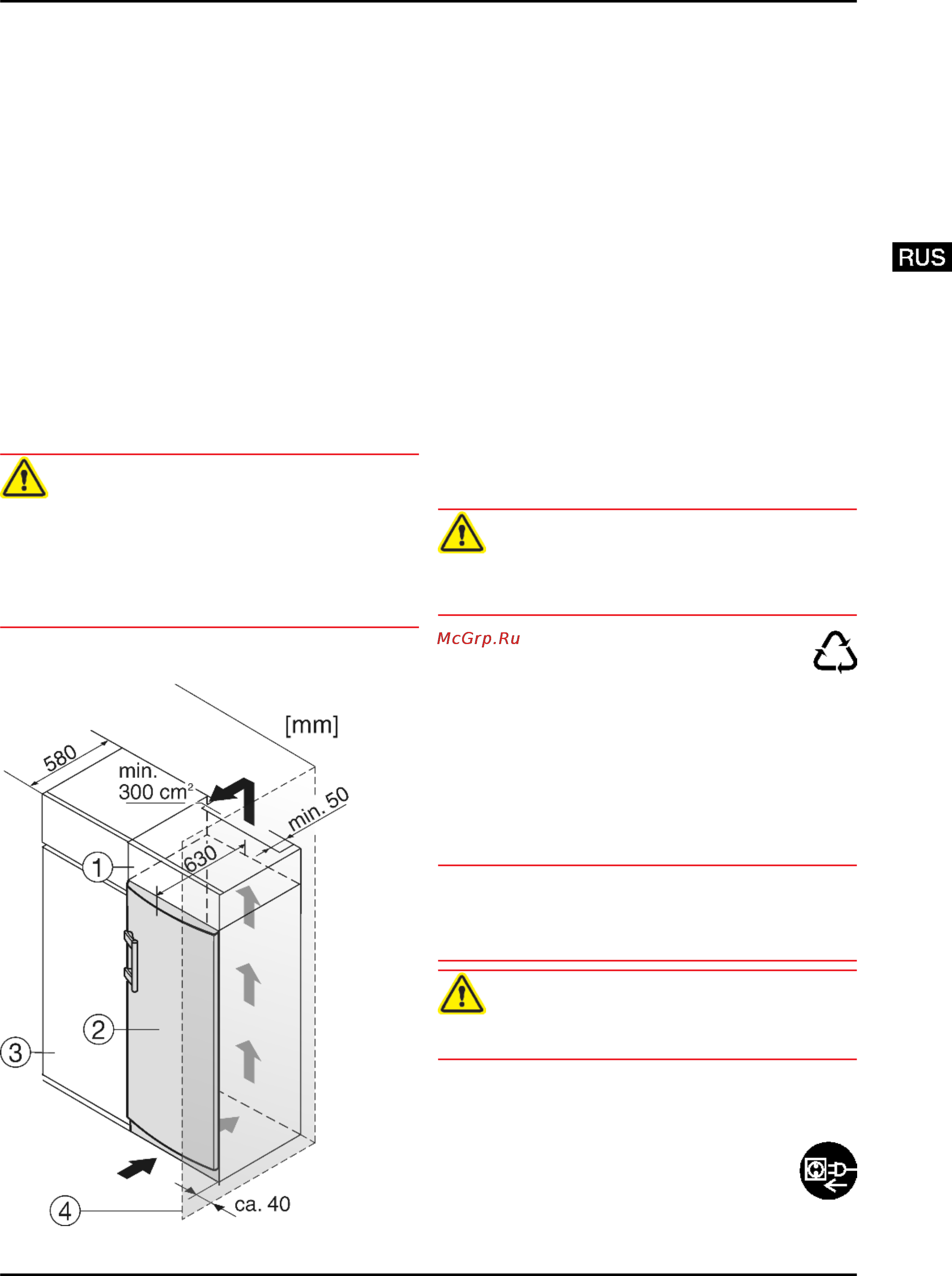

Fig. 8
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
При комбинировании с обычными кухонными шкафами
(глубина макс. 580 мм) устройство можно установить
непосредственно рядом с кухонным шкафом
Fig. 8 (3)
.
Дверь устройства выступает по сторонам на 34 мм и по
центру устройства на 50 мм относительно передней
стенки кухонного шкафа. Поэтому ее можно свободно
открывать и закрывать.
Важно для вентиляции:
-
На задней стенке шкафчика должен быть вентиля-
ционный канал глубиной не менее 50 мм по всей
ширине этого шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Если устройство установлено на шарнирах у стены
Fig. 8 (4)
, то расстояние между устройством и стеной
должно быть не менее 40 мм. Настолько выступает ручка
при открытой дверце.
4.5 Упаковку утилизируйте надле-
жащим образом
ПРЕДУПРЕЖДЕНИЕ
Опасность удушения упаковочным материалом и пленкой!
u
Не разрешайте детям играть с упаковочным мате-
риалом.
Упаковка изготовлена из материалов, пригодных
для вторичного использования:
-
Гофрированный картон / картон
-
Детали из вспененного полистирола
-
Пленки и мешки из полиэтилена
-
Обвязочные ленты из полипропилена
-
сбитая гвоздями деревянная рама со вставкой
из полиэтилена*
u
Упаковочный материал отнесите в официальное место
сбора вторсырья.
4.6 Подключение устройства
ВНИМАНИЕ
Опасность повреждения электронного оборудования!
u
Не используйте автономные инверторы (преобразова-
тели постоянного тока в переменный или трехфазный
ток), либо энергосберегающие разъемы.
ПРЕДУПРЕЖДЕНИЕ
Опасность пожара и перегрева!
u
Не используйте удлинители или распределители.
Вид тока (переменный ток) и напряжение на месте уста-
новки должны соответствовать данным, приведенным на
заводской табличке (см. Основные отличительные
особенности устройства).
Подключайте устройство только через надле-
жащим образом заземленную розетку с
защитным контактом. Розетка должна быть
защищена предохранителем 10 A или выше.
Ввод в работу
7
