18
RU
4: Подключение
силового шнура
переменного тока

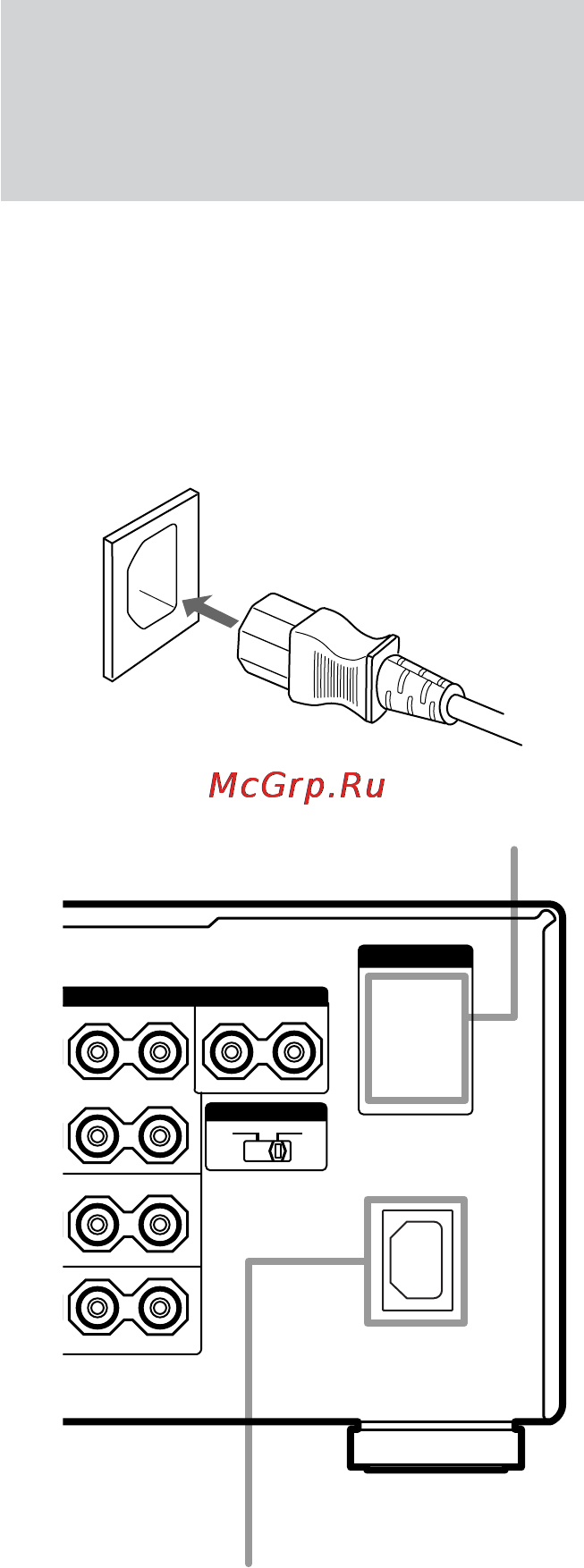

Подключите силовой шнур переменного
тока, поставляемый в комплекте, к
клемме AC IN на ресивере, затем его к
настенной розетке.
Вы можете подключить один компонент
к выходу AC OUTLET на ресивере.
* Когфигурация, форма и количество
выходов переменного тока варьируются в
зависимости от модели и страны, в
которую ресивер отгружается.
Примечания
• Гнездо(-а) AC OUTLET с тыльной стороны
ресивера выполнено(-ы) переключаемого
типа, позволяющего подать питание на
подключенный компонент только при
включенном состоянии ресивера.
• Убедитесь, что общая потребляемая
мощность компонента(-ов),
подключенного(-ых) к гнезду(-ам)
AC OUTLET, не превышает величину,
указанную на задней панели корпуса
ресивера. Строго запрещается подключить
к гнезду(-ам) высокомощные
электробытовые приборы, такие как
электроутюг, вентилятор или телевизор.
Несоблюдение этого указания может
вызывать неисправности в работе
ресивера.
Силовой шнур
переменного тока
(поставляется)
AC OUTLET*
AC OUTLET
L
L
L
–
+
–
+
–
+
–
+
–
+
O
NT
R
OUND
CENTER
BACK
SPEAKERS
IMPEDANCE SELECTOR
4 Ω 8 Ω
Клемма AC IN
