20
RU

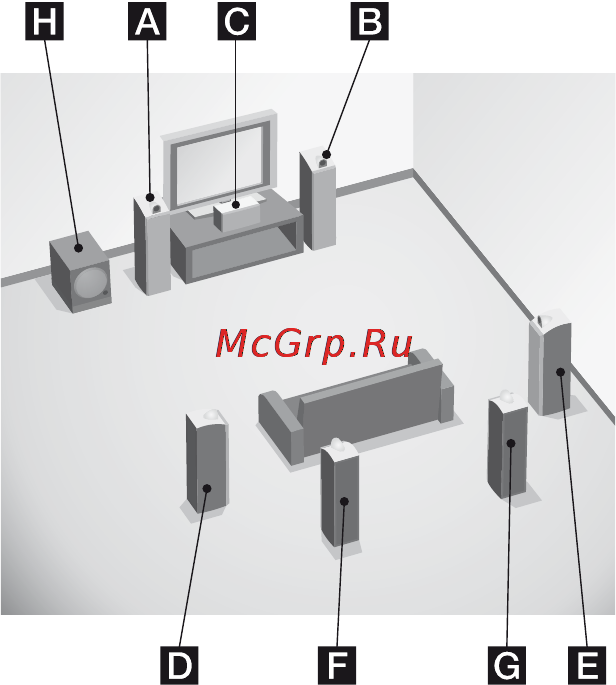

Пример конфигурации 7.1-
канальной акустической
системы
AПередний громкоговоритель
(Левый)
BПередний громкоговоритель
(Правый)
CЦентральный громкоговоритель
DГромкоговоритель объемного
звучания (Левый)
EГромкоговоритель объемного
звучания (Правый)
FЗадний громкоговоритель
объемного звучания (Левый)
GЗадний громкоговоритель
объемного звучания (Правый)
HСабвуфер
Советы
•При подключении 6.1-канальной
акустической системы расположите задний
громкоговоритель объемного звучания за
точкой прослушивания (стр. 61).
•Так как сабвуфер не воспроизводит
точнонаправленные сигналы, его можно
установить в любом месте.
