34
RU

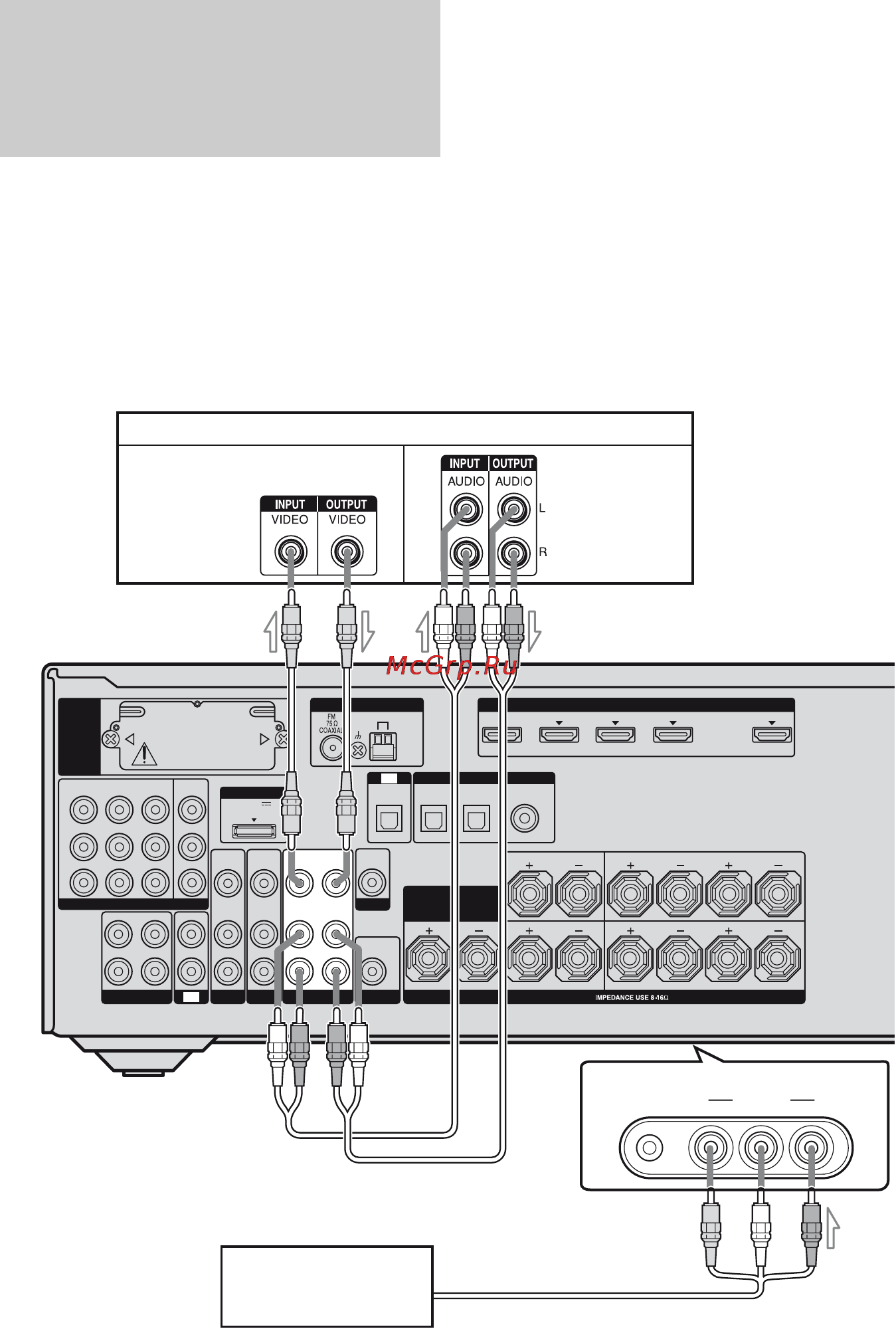

На следующем рисунке показано, как
подсоединить компонент с аналоговыми
гнездами, например DVD-рекордер,
видеомагнитофон и т.п.
Нет необходимости подсоединять все
кабели. Подсоедините аудио- и
видеокабели к соответствующим
гнездам компонентов.
Примечания
•Обязательно измените заводские установки
для кнопки ввода VIDEO 1 на пульте
дистанционного управления, чтобы эту
кнопку можно было использовать для
управления DVD-рекордером. Более
подробно см. раздел
“Перепрограмирование кнопок пульта”
(стр. 109).
•Можно также переименовать вход VIDEO
1, чтобы он отображался на дисплее
ресивера. Более подробно см. раздел
“Именование входных сигналов” (стр. 48).
Подсоединение
компонентов с
аналоговыми видео- и
аудиогнездами
VIDEO L AUDIO RAUTO CAL MIC
VIDEO 2 IN
DIGITAL
(ASSIGNABLE)
DC5V
0.7A MAX
ANTENNA
DMPORT
AM
IN 2
IN 1
MONITOR
OUT
IN
TV
AUDIO
IN
VIDEO
IN
SAT
AUDIO
OUT
VIDEO
OUT
IN
OPTICAL
MONITOR
AUDIO
IN
VIDEO
IN
BD
LR
LR
LR
SPEAKERS
SAT
IN
BD
IN
DVD
IN
OPTICAL
CENTER
SURROUND
FRONT A
COAXIAL
SURROUND BACK/
BI-AMP/
FRONT B
TV
EZW-T100
R
SA-CD/CD/CD-R
IN 3
Y
P
B
/
C
B
P
R
/
C
R
COMPONENT VIDEO
ASSIGNABLE (INPUT ONLY)
OUT
IN
L
HDMI
IN 4
ASSIGNABLE (INPUT ONLY)
(for AUDIO)
IN 2
IN 3
IN 1 OUT
AUDIO
OUT
AUDIO
IN
SUBWOOFER
VIDEO 1
VIDEO
OUT
VIDEO
IN
Видеомагнитофон, DVD-рекордер
B
Видеокамера/игровая
видеоприставка
C
АудиосигналыВидеосигналы
A
(На передней панели)
A Видеокабель (не входит в комплект)
B Аудиокабель (не входит в комплект)
C Аудио/видео кабель (не входит в комплект)
