Начало работы
masterpage:Right
lename[D:\SONY_SEM\J9040000_2560572311DE698_RU\2560572311\RU03CON_STR-
D
E698-CEL.fm]
11
RU
model name1[STR-DE698]
[2-560-572-31(1)]
2 Подключение к видеогнездам.

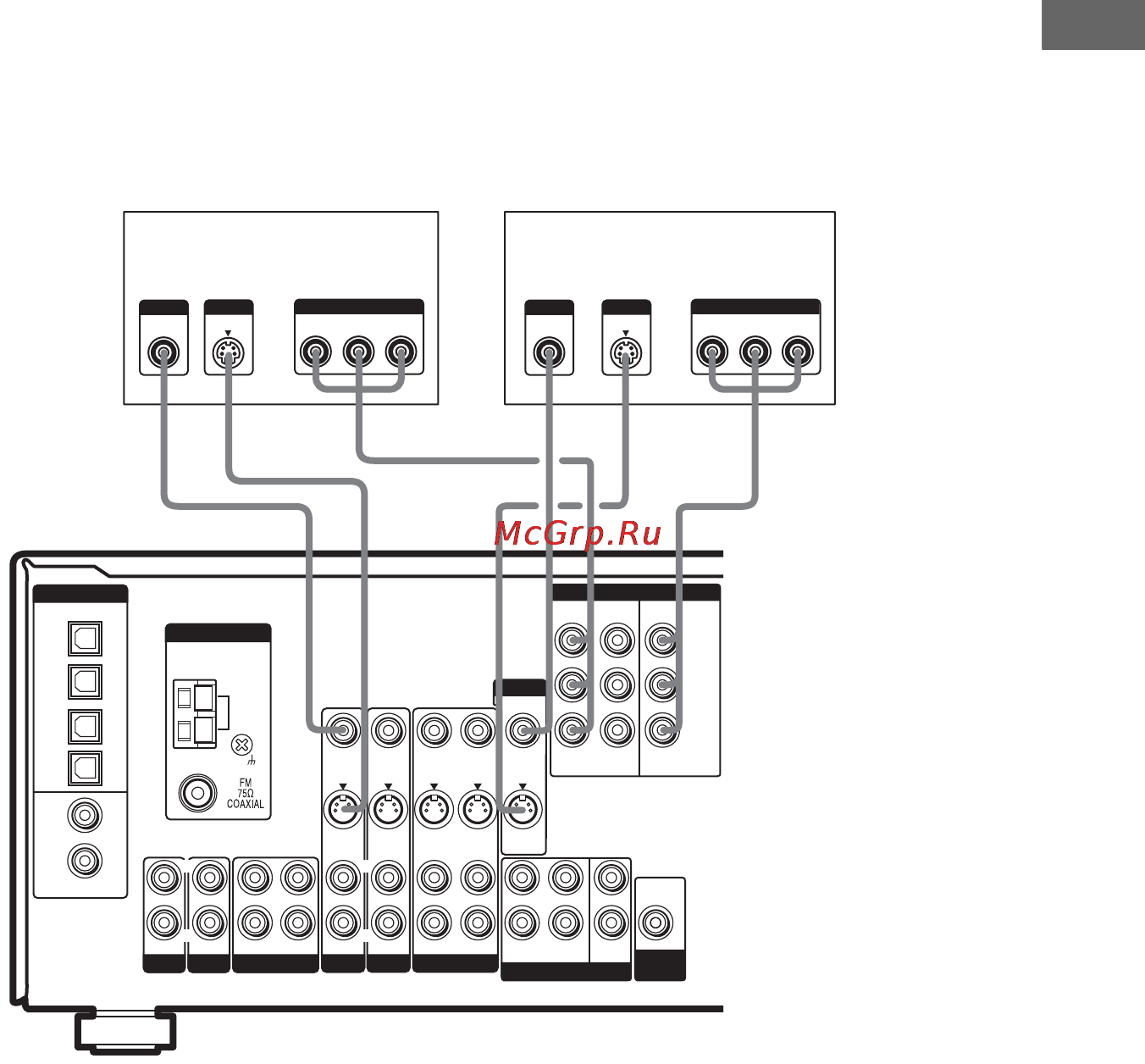

На следующем рисунке показано подключение проигрывателя DVD к выходным
гнездам COMPONENT VIDEO (Y, P
B
/C
B
/B-Y, P
R
/C
R
/R-Y). Подключение телевизора
через входные видеогнезда для подключения компонентов позволит просматривать
изображение улучшенного качества.
Примечания
• Если вместо видеогнезд используются гнезда S-video, монитор должен быть подсоединен через
гнездо S-video. Сигналы S-video передаются по отдельной шине, в отличие от видеосигналов, и не
выводятся через видеогнезда.
Этот ресивер может преобразовать стандартные видеосигналы в сигналы S-video. Эти полученные
видеосигналы можно будет вывести только через гнездо MONITOR S-VIDEO OUT.
S VIDEO
OUTPUT
S VIDEO
INPUT
S-VIDEO
OUT
VIDEO 1
MULTI CH IN
FRONT
CENTER
SUB
WOOFER
SURROUND
S-VIDEO
IN
VIDEO IN
AUDIO IN
AUDIO
OUT
S-VIDEO
IN
VIDEO IN
S-VIDEO
OUT
VIDEO OUT
VIDEO 2
AUDIO IN
DIGITAL
OPTICAL
VIDEO 2
IN
MD/
TAPE
IN
MD/
TAPE
OUT
SA-CD/
CD
IN
SA-CD/
CD
IN
DVD
IN
COAXIAL
AUX MD/TAPE
SA-CD
/
CD
L
R
L
R
SUB
WOOFER
L
R
L L
R R
OUT ININ IN
S-VIDEO
IN
VIDEO IN
DVD
AUDIO IN
AUDIO OUT
VIDEO OUT
DVD
IN
VIDEO 2
IN
MONITOR
OUT
Y
P
B
/C
B
/B–Y
P
R
/C
R
/R–Y
AM
ANTENNA
HC
COMPONENT
INPUT
VIDEO
INPUT
HCD D
COMPONENT
OUTPUT
VIDEO
OUTPUT
Y
P
R
/C
R
/R–Y P
B
/C
B
/B–Y
Y
P
R
/C
R
/R–Y P
B
/C
B
/B–Y
COMPONENT VIDEO
ASSIGNABLE
MONITOR
Телемонитор
Проигрыватель DVD
