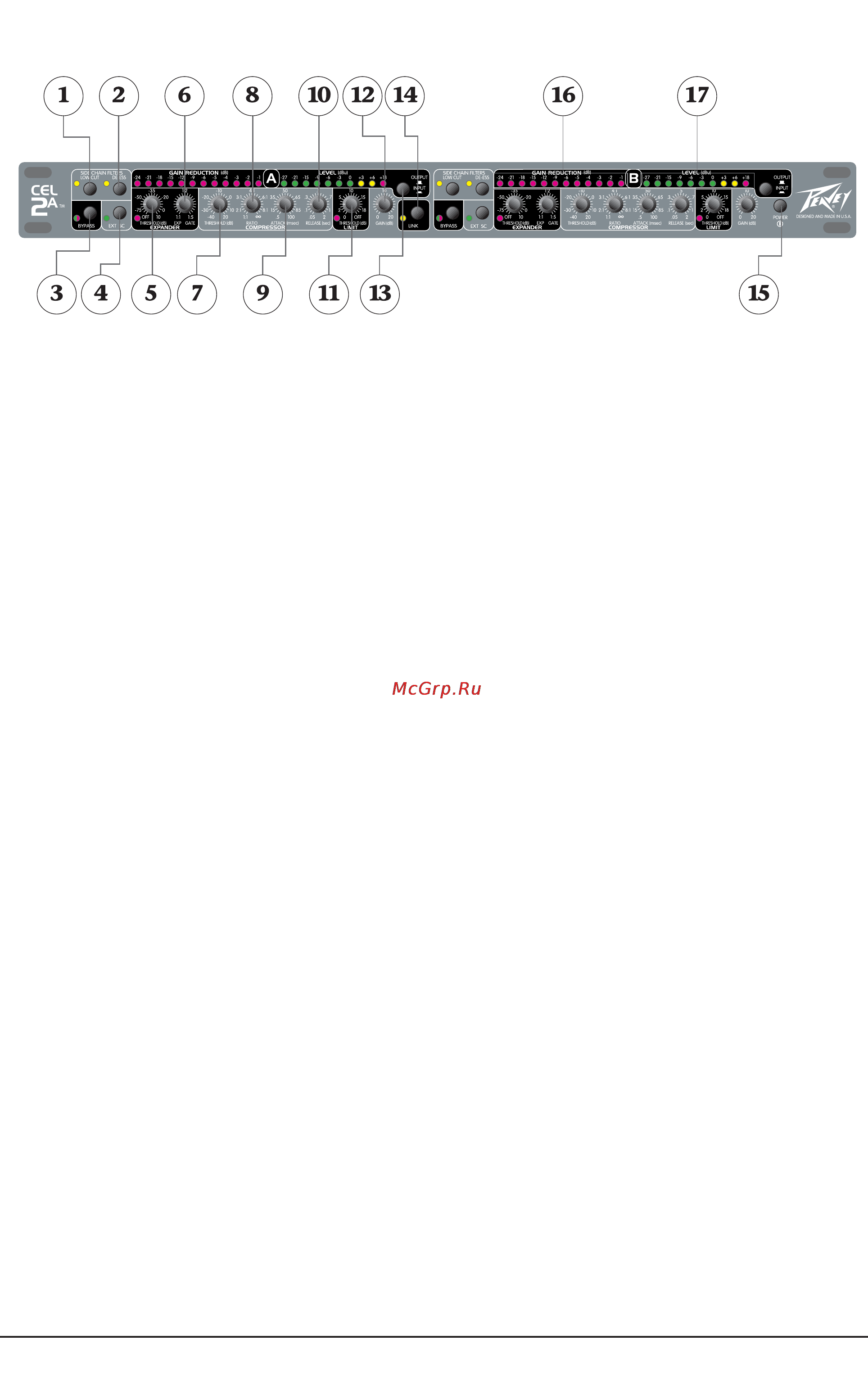

Фронтальная панель 1 Переключатель LOW CUT Встроенный фильтр с крутизной 18 дБ и точкой среза 200 Гц только в цепи бокового канала не предназначен для обработки звукового сигнала Данный фильтр используется для предотвращения низкочастотных модуляций причиной которых часто становится дыхание и вибрация Он позволяет снизить последствия воздействия ветра сценического шума и шумов возникающих при перемещении микрофона в руках Использование фильтра только с низкочастотным басовым программным материалом позволит сделать источник сигнала невидимым для компрессора Обрезной фильтр низких частот не требует включения в цепь бокового канала внешней обработки активации переключателя EX SC 2 Переключатель DE ESS Данный фильтр позволяет устранить шипящие и свистящие звуки Увеличивая чувствительность компрессора в определенной полосе высоких частот он подавляет свистящие и шипящие звуки без понижения уровня громкости основного сигнала вокала Для обеспечения правильной работы фильтра регуляторы времени срабатывания и восстановления компрессора должны быть установлены в минимальные позиции обеспечивают быструю реакцию а регулятор степени компрессии в положения от среднего до максимального Фильтр деэссера не требует включения в цепь бокового канала внешней обработки активации переключателя EX SC 3 Переключатель BYPASS Дчя отключения обработки сигнала каждый канал компрессора может работать в обходном режиме bypass Следует учитывать что даже в этом режиме нет прямого соединения входа и выхода Эта особенность позволяет в случае необходимости использовать компрессор в качестве конвертера несбалансированного сигнала в сбалансированный Для сохранения работоспособности данной функции питание компрессора в обходном режиме должно оставаться включено О режиме работы канала сигнализирует двухцветный индикатор В режиме обработки сигнала индикатор горит зеленым цветом а в обходном режиме красным 4 Переключатель EX SC Гнездо бокового канала является разрывом который расположен в тракте детектора Таким образом сигнал посылаемый на детектор может быть замещен или перенаправлен на внешнее устройство С помощью переключателя EX SC включается гнездо расположенное на тыльной панели которое позволяет осуществлять внешнюю обработку сигнала Переключатель EX SC не влияет на работу фильтра деэссера и обрезного фильтра низкой частоты цепи бокового канала Однако в случае включения фильтров любой сигнал поступающий на гнездо разрыва будет подвержен их обработке 5 Регулятор THRESHOLD секции экспандера Данный регулятор позволяет устанавливать порог срабатывания понижающего экспандера В том случае если уровень входного сигнала падает ниже выбранного порогового значения экспандер фейдирует его в соответствии с крутизной спада выбранной регулятором RATIO 6 Технология мягкого порога soft knee сглаживает переходной процесс от выключенного до активного состояния динамически изменяя крутизну проходной характеристики в точке излома Временные значения открытия и закрытия пресетные Дчя визуализации активизированного состояния экспандера предусмотрен расположенный рядом индикатор CEL 2A Руководство пользователя 5
