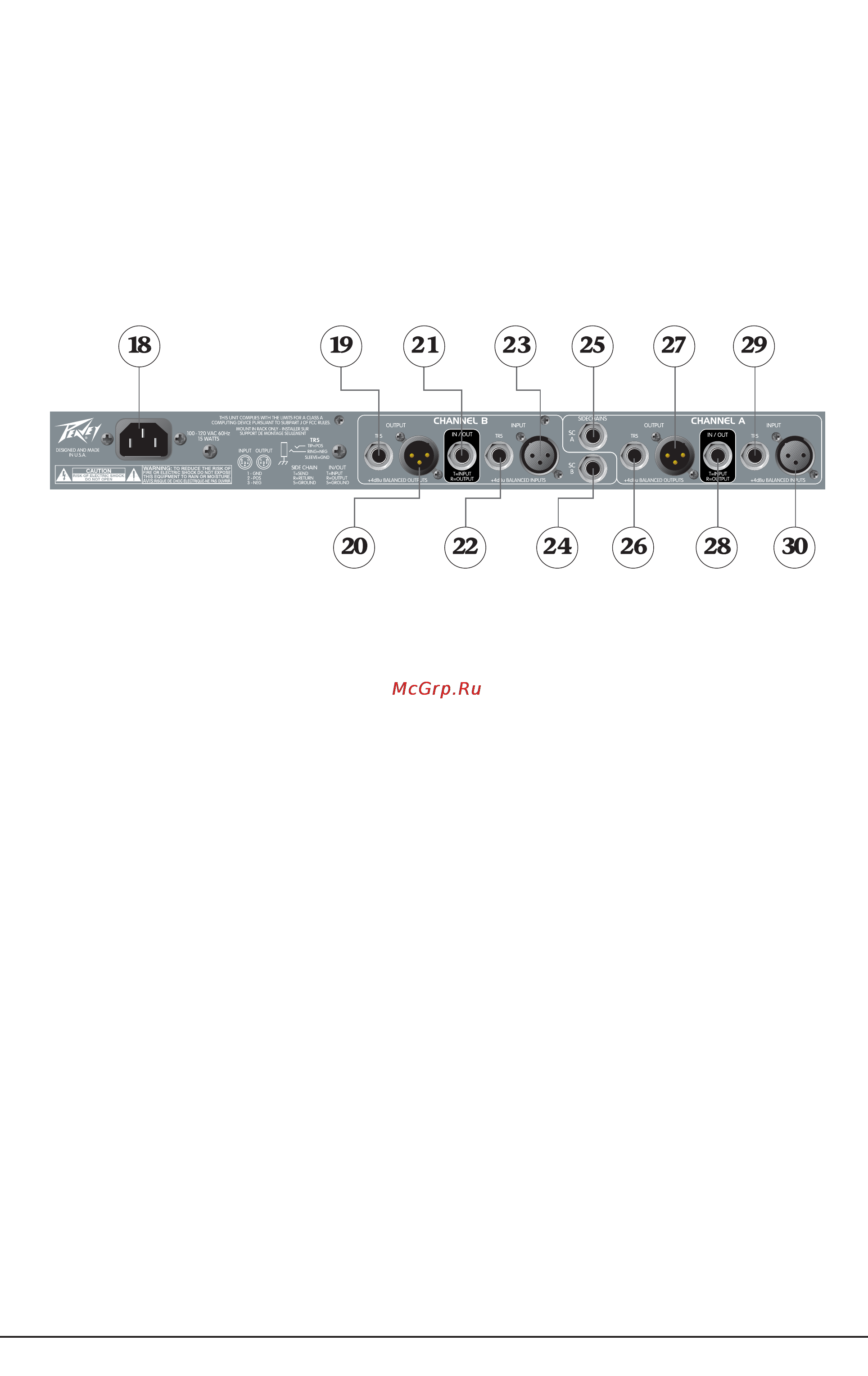

14 Переключатель Link В случае использования компрессора для обработки стереосигнала данный переключатель должен быть нажат Это позволит суммировать RMS составляющую для точного моделирования уровней сигналов каналов А и В и их обоюдной фиксации для создания стереоиммиджа в процессе обработки В нажатом положении переключателя регуляторы канала А являются основными и влияют на работу обоих каналов В этом режиме регуляторы канала В отключены а его измерители продолжают работать также как в двухканальном монофоническом режиме 15 Переключатель Power Нажатием данного переключателя осуществляется включение питания процессора Тыльная панель 18 Сетевой разъем Для обеспечения питания прибора подключайте к этому разъему соответствующий сетевой шнур В случае использования сети с некорректными характеристиками процессор может выйти из строя Подключайте прибор только к той сети питания характеристики которой полностью соответствуют условиям изложенным в технических характеристиках 19 20 26 27 Сбалансированные выходы Сервосбалансированные линейные выходы выполнены на разъемах XLR и 1 4 TRS контакт 2 наконечник положительный контакт 3 кольцо отрицательный В случае использования несбалансированных выходов отрицательное плечо должно быть заземлено Оба выходных разъема XLR и 1 4 TRS одного канала соединены параллельно 21 28 Разъем In Out Данный разъем 1 4 TRS несет на себе несбалансированные входной и выходной сигналы Он сконфигурирован таким образом чтобы можно было с помощью стандартного стереофонического кабеля соединить его с гнездом TRS разрыва микшера Распайка наконечник вход кольцо выход соответствует распайке гнезд разрыва всех микшеров компании Peavey 22 2 3 29 30 Сбалансированные входы Входы процессора выполнены на разъемах Х1Д и 1 4 ТРБ и предназначены для подключения сигналов линейного уровня контакт 2 наконечник положительный контакт 3 кольцо отрицательный В случае использования несбалансированных входов отрицательное плечо должно быть заземлено Оба входных разъема Х1Д и 1 4 ГР5 одного канала соединены параллельно 24 2 5 Гнездо разрыва бокового канала С помощью данного стереофонического гнезда 1 4 ТВБ осуществляется подключение внешнего управляющего устройства или источника альтернативного сигнала в тракт детектора Наконечник разъема несет сигнал посыла а кольцо является входом для возврата В незадействованном состоянии гнезда его кольцо возврат замкнуто на наконечник посыл В случае использования процессора в качестве дакера управляющий сигнал должен поступать на кольцо разъема а для установки порога срабатывания и глубины эффекта используются регуляторы компрессора CEL 2A Руководство пользователя 7
