24
RU
E:\2662259311\RU030CON_STR-DG500-CEL.fm masterpage: Left
STR-DG500
2-662-259-31 (1)

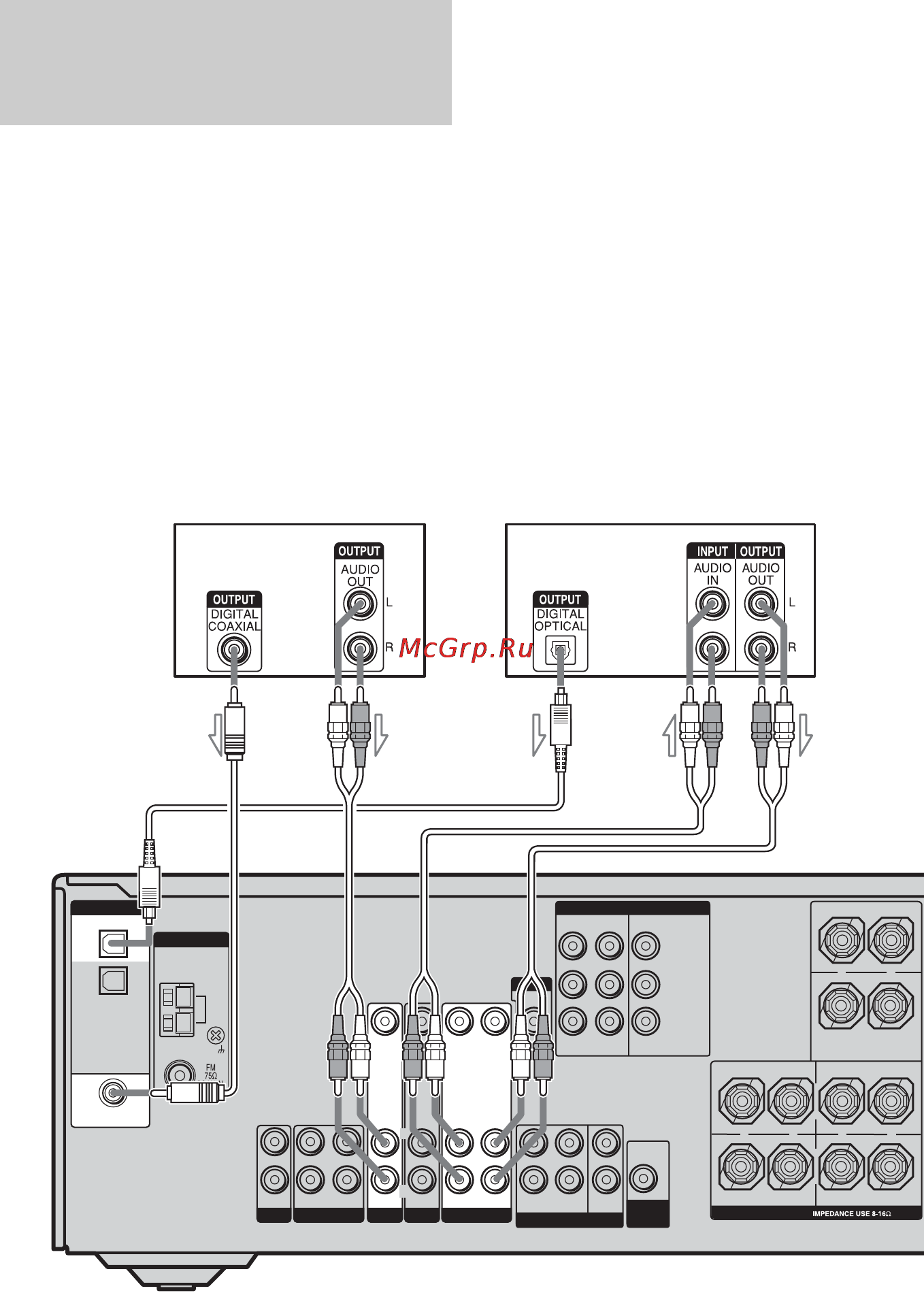

На следующем рисунке показано, как
подсоединить DVD-проигрыватель/
DVD-рекордер.
Подключать все кабели не требуется.
Подсоедините аудио- и видеокабели к
соответствующим гнездам
компонентов.
1 Подключение
аудиокомпонентов
Примечания
•Для приема многоканального цифрового
аудиосигнала с DVD-проигрывателя
установите нужное значение выводимого
цифрового аудиосигнала на DVD-
проигрывателе. См. инструкции по
эксплуатации, входящие в комплект DVD-
проигрывателя.
•При подключении оптических цифровых
кабелей вставляйте разъемы кабелей до
щелчка.
•Не перегибайте и не скручивайте
оптические кабели.
Совет
Все цифровые аудиогнезда поддерживают
частоты дискретизации 32 кГц, 44,1 кГц,
48 кГц и 96 кГц.
Подсоединение DVD-
проигрывателя/
DVD-рекордера
AM
ANTENNA
MULTI CH IN
FRONT
CENTER
SUB
WOOFER
SURROUND
VIDEO IN
AUDIO IN
AUDIO
OUT
VIDEO IN VIDEO OUT
VIDEO 2
AUDIO IN
MD/TAPE
SA-CD
/
CD
L
R
L
R
L
R
SUB
WOOFER
L
L
R
R
OUT ININ
VIDEO IN
AUDIO IN
AUDIO OUT
DVD
IN
VIDEO 2
IN
MONITOR
OUT
COMPONENT VIDEO
Y
ASSIGNABLE
P
B
/C
B
/B–Y
P
R
/C
R
/R–Y
MONITOR
CENTER
SURROUND BACK
SURROUND FRONT A
R
R
L
L
+
–
+
–
SPEAKERS
+
–
DVD
VIDEO 1
VIDEO 2
IN
DVD
IN
COAXIAL
OPTICAL
VIDEO 1
IN
DIGITAL
VIDEO OUT
DVD-
проигрыватель
AB
A Коаксиальный цифровой кабель (не прилагается)
B Аудиокабель (не прилагается)
C Оптический цифровой кабель (не прилагается)
DVD-рекордер
C
B
