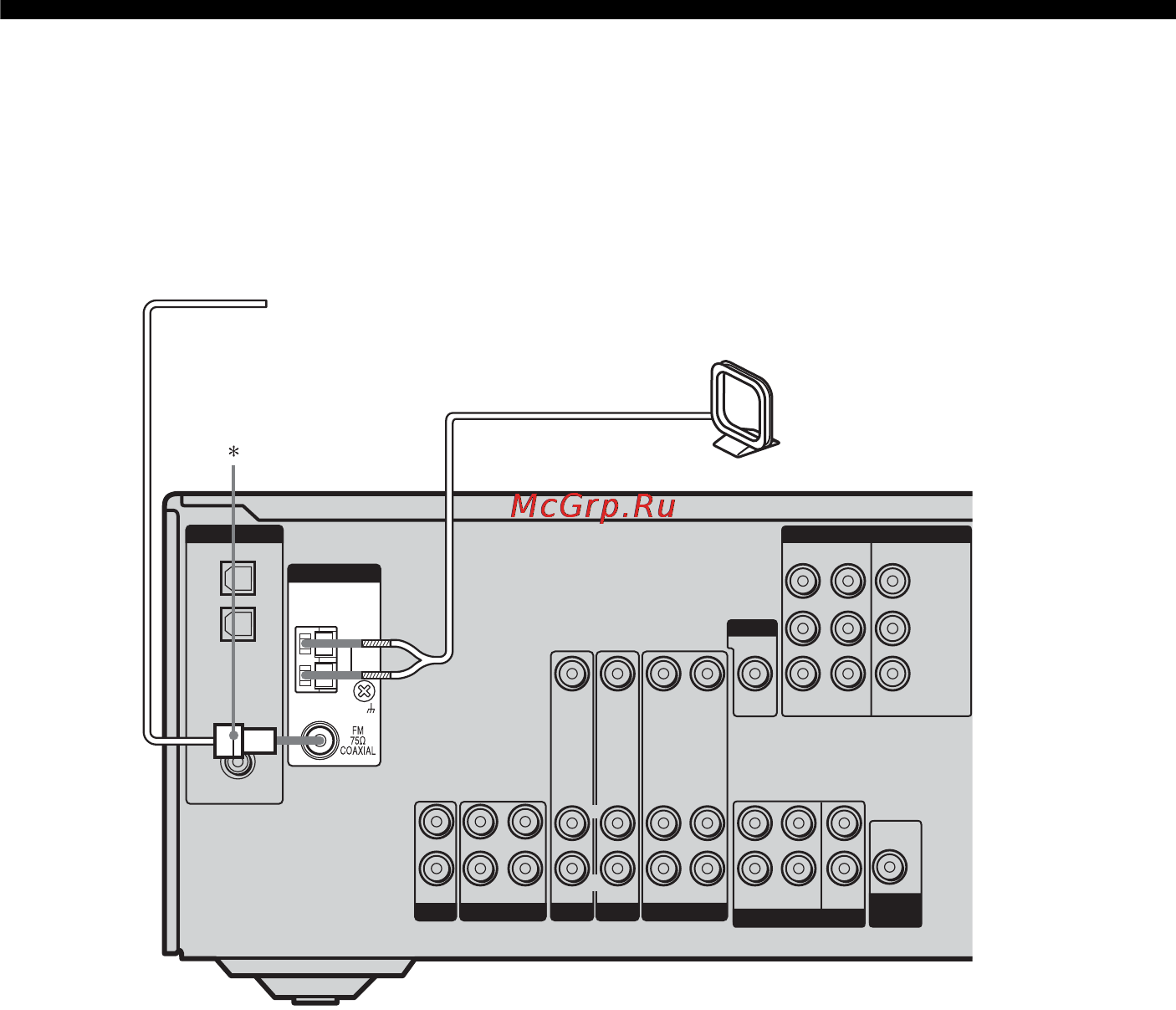

4. Подключение антенн
Подключите входящие в комплект
антенны: рамочную для диапазона АМ и
проволочную для диапазона FM.
* Конфигурация разъемов может отличаться
в зависимости от того, какой код региона
имеет данный ресивер.
Примечания
•Во избежание помех приема рамочную
антенну AM необходимо установить как
можно дальше от ресивера и других
компонентов.
•Обязательно полностью растяните
проволочную антенну FM.
•После подключения проволочной антенны
FM поддерживайте, насколько это
возможно, ее горизонтальное положение.
