11
RU
Подключение компонентов
Подключение к многоканальным входам
Только для STR-DE585
и
STR-DE485
Помимо многоканального декодера настоящий ресивер оснащен многоканальными
входными гнездами. Они позволяют вам наслаждаться многоканальными
программными средствами, кодированными в форматах, отличных от Dolby Digital и
DTS. Если ваш DVD-проигрыватель оснащен многоканальными выходными гнездами,
вы можете подключить их непосредственно к настоящему ресиверу для
наслаждения звучанием, обеспечиваемым многоканальным декодером, встроенным
в DVD-проигрыватель. А многоканальные входные гнезда могут использоваться
также для подключения внешнего многоканального декодера.
Для полного наслаждения многоканальным окружающим звучанием необходимы
пять акустических систем (две фронтальные колонки, две колонки окружающего
звучания и громкоговоритель центрального канала) и сабвуфер. Подробности о
подключении к многоканальным входам смотрите в Инструкциях по эксплуатации,
прилагаемых к вашему DVD-проигрывателю, многоканальному декодеру и т.д.
Примечания
• При применении нижеприведенной схемы соединений регулировку уровней колонок
окружающего звучания и савбуфера следует осуществлять со стороны DVD-проигрывателя
или многоканального декодера.
• Подробности о подключении акустических систем смотрите на стр. 13.

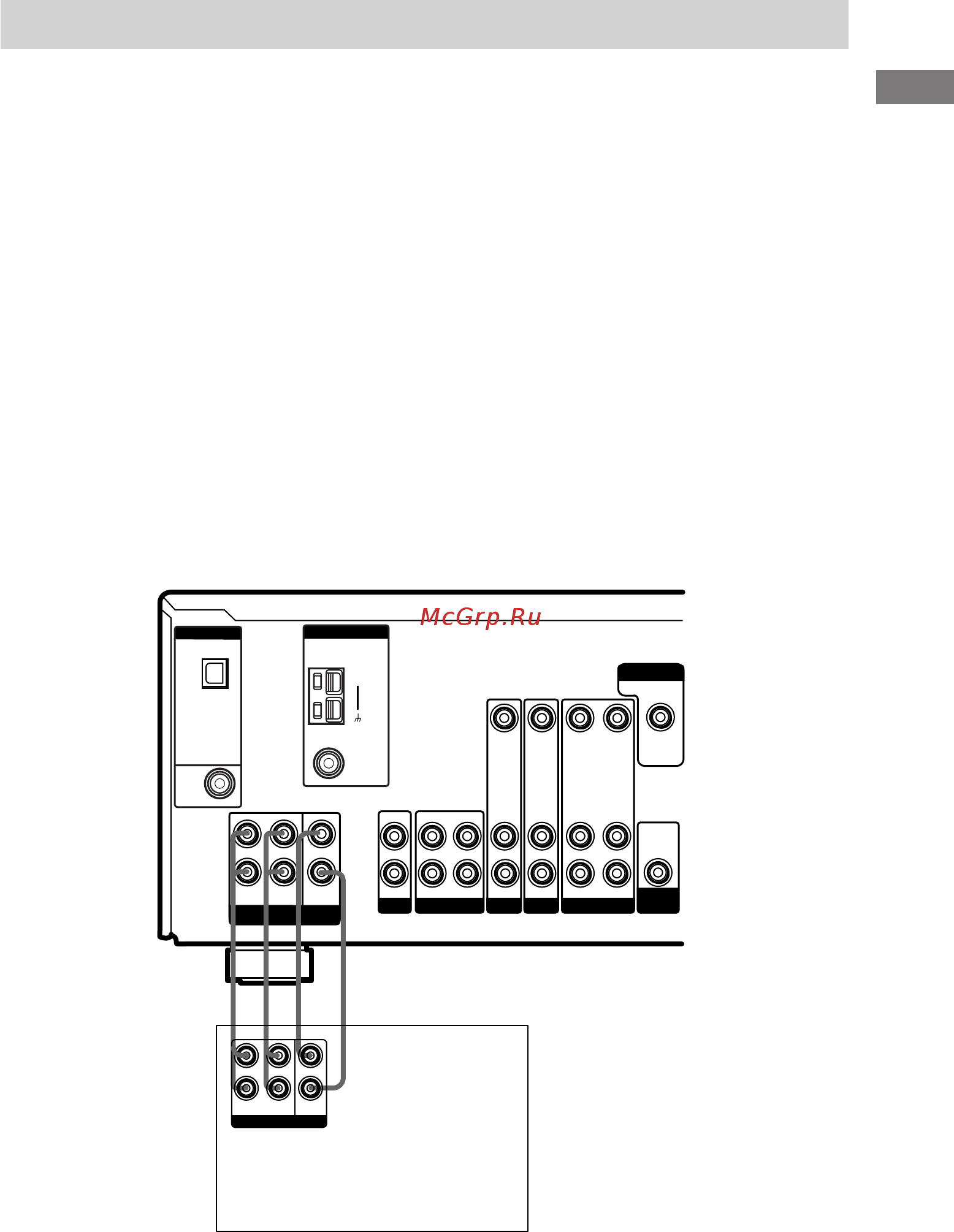

DVD-проигрыватель,
многоканальный декодер
или т.п.
SUB
WOOFER
FRONT SURROUND
R
L
CENTER
ANTENNA
AM
FM
75
Ω
COAXIAL
DVD/LD
IN
COAXIAL
OPTICAL
VIDEO 2
IN
DIGITAL
IN OUT IN
CD MD /
/
TAPE
R
L
AUDIO IN AUDIO IN AUDIO OUT
AUDIO OUT
AUDIO IN
VIDEO 1
VIDEO IN
VIDEO IN
VIDEO OUT
VIDEO IN
VIDEO OUT
DVD /
/
LD
MONITOR
VIDEO 2
SUB
WOOFER
AFAF
L
R
FRONT
SURROUND
SUB
WOOFER
MULTI CH OUT
CENTER
MULTI CH IN
