12
RU
Силовой кабель
перем.тока
К стенной
розетке

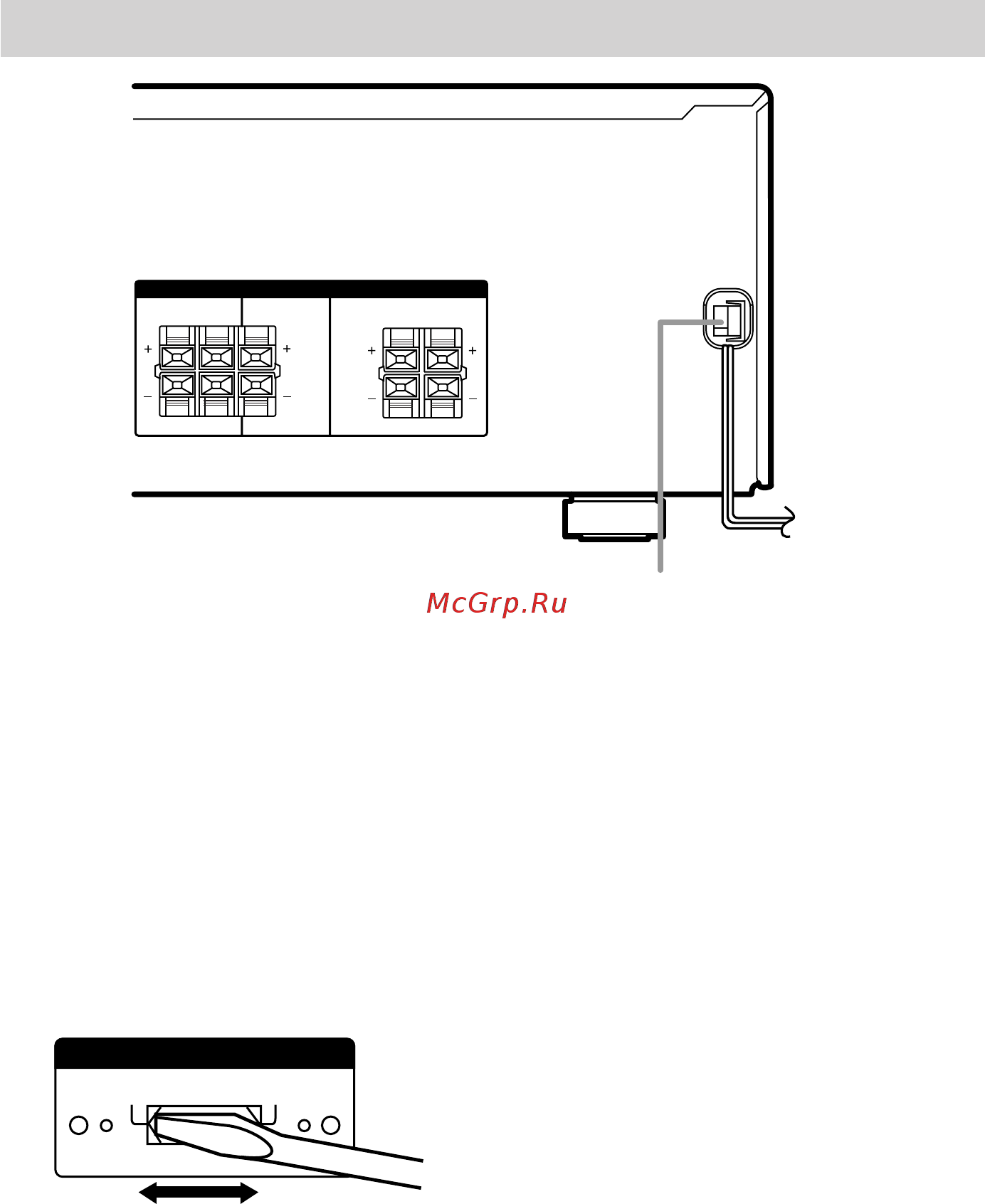

Соединение силового кабеля
перем.тока
Перед подсоединением силового
кабеля перем.тока настоящего
ресивера к стенной розетке следует
подключить акустические системы к
ресиверу. (стр. 13.)
Подсоедините силовой (-ые) кабель (-и)
вашего (-их) аудио/видеокомпонента
(-ов) к стенной розетке.
Установка селектора
напряжения
Если ваш ресивер оснащен селектором
напряжения на задней панели, то
проверьте, что он установлен в
соответствии с сетевым напряжением
вашего района. Если нет, то
переведите селектор в требуемое
положение при помощи отвертки перед
подсоединением силового кабеля к
стенной розетке.
120V
240V 220V
VOLTAGE SELECTORVOLTAGE SELECTOR
b
FRONTCENTERSURROUND
RL
RL
RL
RL
SPEAKERSSPEAKERS
IMPEDANCE USE 8 – 16
Ω
IMPEDANCE USE 8 – 16
Ω
Подключение прочих компонентов
