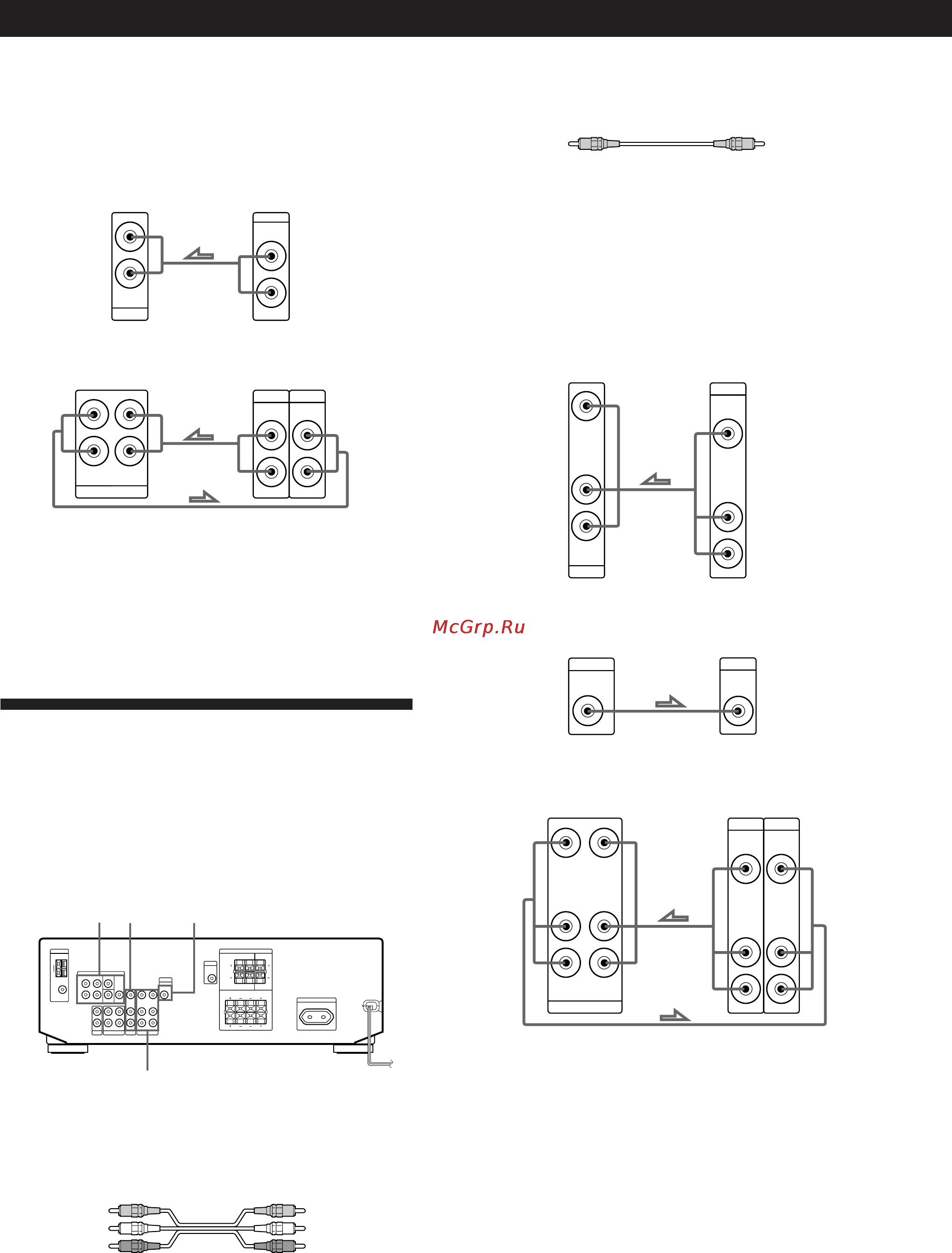

Getting Started
6
GB
IN
OUTPUT
LINE
INPUT
LINE
L
R
MD/TAPE
REC OUT
L
R
AUDIO IN
VIDEO
VIDEO IN
AUDIO
OUTPUT
VIDEO
AUDIO
INPUT
VIDEO
AUDIO OUT
L
R
VIDEO OUT
L
R
AUDIO IN
L
R
TV/LD
VIDEO IN
AUDIO
OUTPUT
VIDEO
L
R
CD
AUDIO IN
L
R
OUTPUT
LINE
L
R
Hookups
The arrow ç indicates signal flow.
CD player
MD deck or Tape deck
Where do I go next?
Go on to the next section to connect video components to
enjoy surround sound when watching/listening to TV
programmes or video tapes.
Video Component Hookups
Overview
This section describes how to connect video
components to the receiver. For specific locations of the
jacks, see the illustration below.
What cables will I need?
• Audio/video cable (not supplied) (1 for each TV tuner or
LD player; 2 for VCR)
Receiver
CD player
MD deck or Tape deck
Receiver
MONITOR
VIDEO
TV/LD
• Video cable (not supplied) (1 for TV monitor)
Yellow Yellow
Receiver
MONITOR
VIDEO
OUT
INPUT
VIDEO
Receiver TV monitor
Receiver VCR
Hookups
The arrow ç indicates signal flow.
You can listen to the sound from VCR or TV/LD by
connecting the audio signal from VCR or TV/LD to the
receiver.
TV/LD
MONITOR
VCR
5.1 CH/DVD
TV tuner or LD player
Yellow (video)
White (L/audio)
Red (R/audio)
Yellow (video)
White (L/audio)
Red (R/audio)
