9
GB
Getting Started
Selecting the speaker system
To drive the speakers, select the speaker system as
follows:
to a wall outlet
/
SWITCHED AC OUTLET

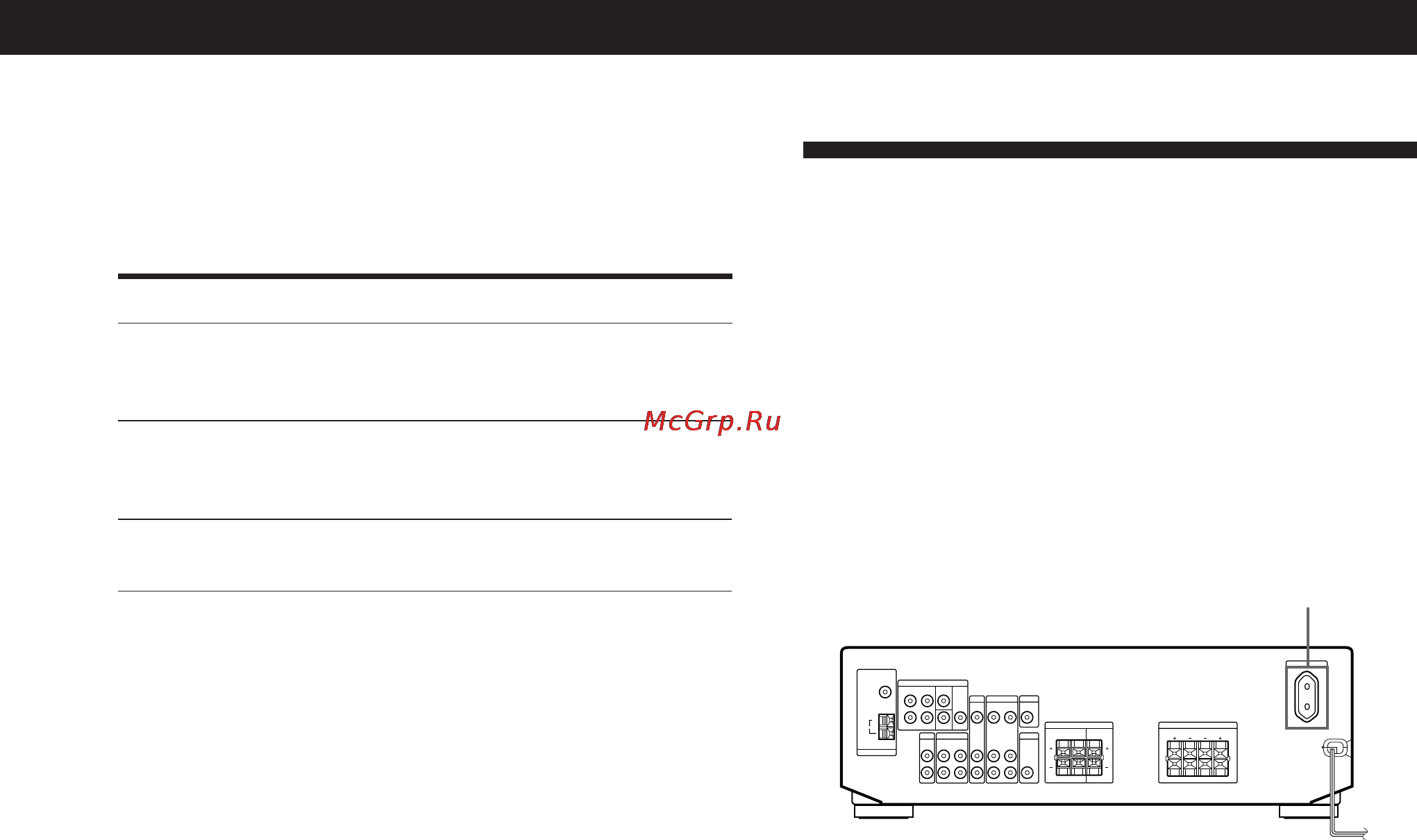

AC Hookups
Connecting the mains lead
Connect the mains lead from this receiver and from
your audio/video components to a wall outlet.
If you connect other audio components to the
SWITCHED AC OUTLET on the receiver, the receiver
can supply power to the connected components so you
can turn on/off the whole system when you turn on/
off the receiver.
Caution
Make sure that the power consumption of the component
connected to the receiver’s AC outlet does not exceed 100
watts. Do not connect high-wattage electrical home
appliances such as electric irons, fans, or TVs to this outlet.
Where do I go next?
Before you use the receiver, go to the next section to make
sure that all the controls are set to the appropriate positions.
To drive
Speaker system A (connected
to the SPEAKERS FRONT A
terminals)
Speaker system B (connected
to the SPEAKERS FRONT B
terminals)
Both speaker systems A and B
(series connection)
Notes
• If you want to enjoy the surround sound, be sure to
connect the front speakers to the SPEAKERS FRONT A
terminals.
• No sound is heard when you press SPEAKERS A + B
without connecting speaker system B.
Where do I go next?
To complete your system, go to “AC Hookups” on this page.
Depress SPEAKERS button
A
B
A+B
