12
RU
D:\NORM'S JOB\SONY HA\SO0056\STR-DA3500ES\CEL VERSION\RU\4144909321\03RU-
STRDA3500ESUC\030CON_RU.fm
masterpage: Left
STR-DA3500ES
4-144-909-32(1)
* Просмотр выбранного входящего
изображения можно осуществлять при
подсоединении телевизора к разъёму
MONITOR OUT или HDMI OUT (стр. 23).
Управление данным ресивером можно
осуществлять с помощью GUI (Graphical
User Interface) (стр. 46).

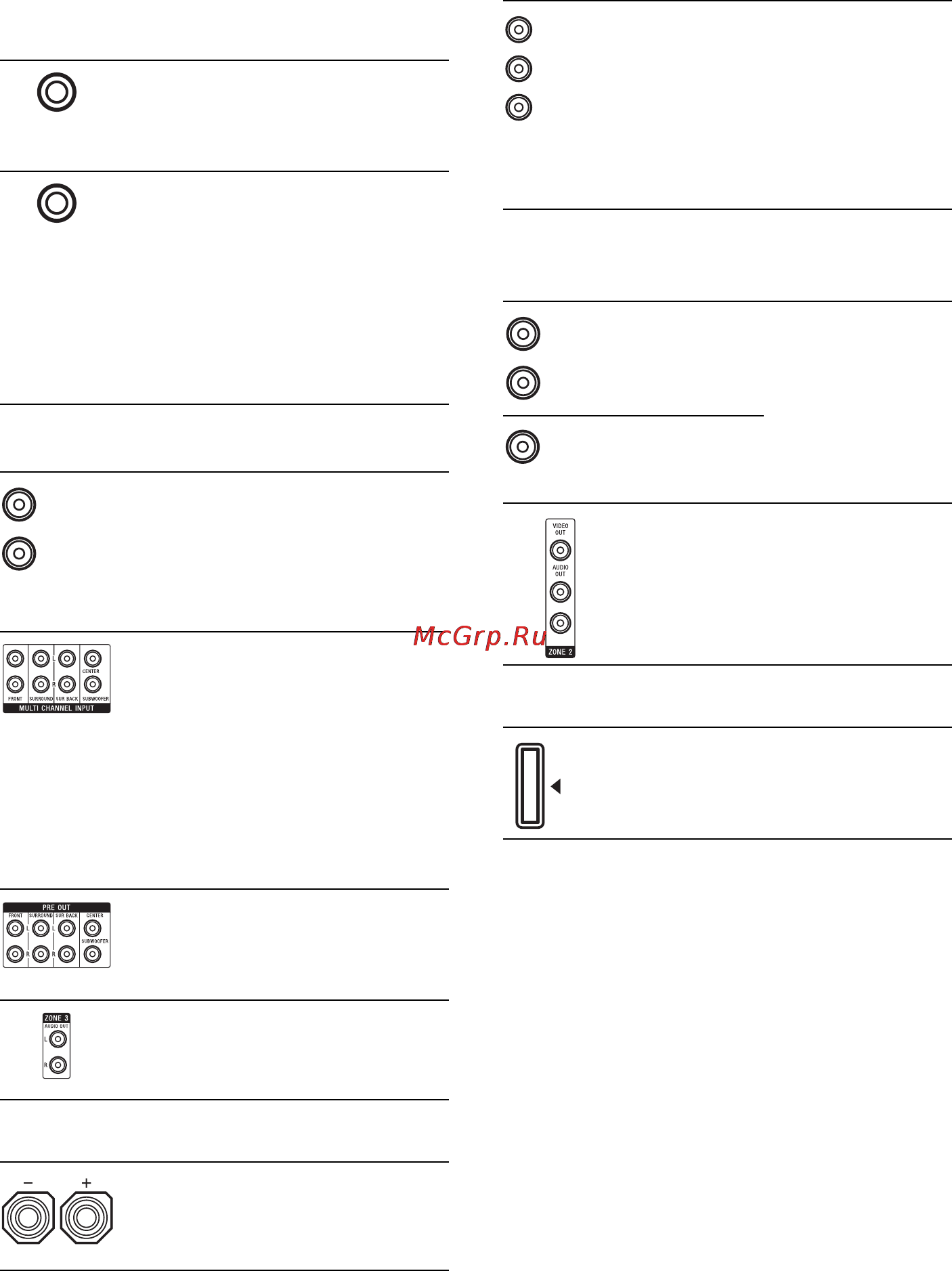

D Разъемы управления для
подключения оборудования
Sony и других внешних
компонентов
Разъёмы IR
REMOTE
IN/OUT
Для подключения
ИК-
ретранслятора
(стр. 98).
Разъём
TRIGGER
OUT
Для подключения
к реле включения/
выключения
питания других
компонентов,
совместимых со
входами 12V
TRIGGER
(стр. 101).
E Секция AUDIO INPUT/OUTPUT
Разъёмы
AUDIO IN/
OUT
Для
подсоединения
кассетной деки
или MD-деки и
т.п. (стр. 23, 25,
29).
Разъёмы
MULTI
CHANNEL
INPUT
Для подключения
Super Audio CD-
проигрывателя
или DVD-
проигрывателя с
аналоговым аудио
разъёмом для 7
.1-
канального или
5.1-канального
звука (стр. 27).
Разъёмы PRE
OUT
Для подключения
к внешнему
усилителю
(стр. 21).
Разъёмы
ZONE 3
AUDIO OUT
Для подключения
компонента в зоне
3 (стр. 99).
F Секция SPEAKERS
Для подключения
колонок (стр. 21).
Красного (R)
Белый (L)
G Секция COMPONENT VIDEO
INPUT/OUTPUT
Разъёмы Y,
P
B
/C
B
, P
R
/C
R
IN/OUT*
Для
подсоединения
DVD-
проигрывателя,
телевизора или
спутникового
тюнера и т.п.
(стр. 23, 35, 37).
H Секция VIDEO/AUDIO INPUT/
OUTPUT
Разъёмы
AUDIO IN/
OUT
Для
подсоединения
видеомагнитофона
или DVD-
проигрывателя, и
т.п. (стр. 23, 35, 36,
37, 38).
Разъёмы
VIDEO IN/
OUT*
Разъёмы
AUDIO OUT
Разъём
VIDEO OUT
Для подключения
компонента в зоне
2 (стр. 98).
I DMPORT
Для подключения
Sony DIGITAL
MEDIA PORT
адаптера (стр. 25).
Зеленого (Y)
Синего
(P
B/
C
B
)
Красного
(P
R/
C
R
)
Белый (L)
Красного (R)
Желтым
