38
RU
D:\NORM'S JOB\SONY HA\SO0056\STR-DA3500ES\CEL VERSION\RU\4144909321\03RU-
STRDA3500ESUC\030CON_RU.fm
masterpage: Left
STR-DA3500ES
4-144-909-32(1)

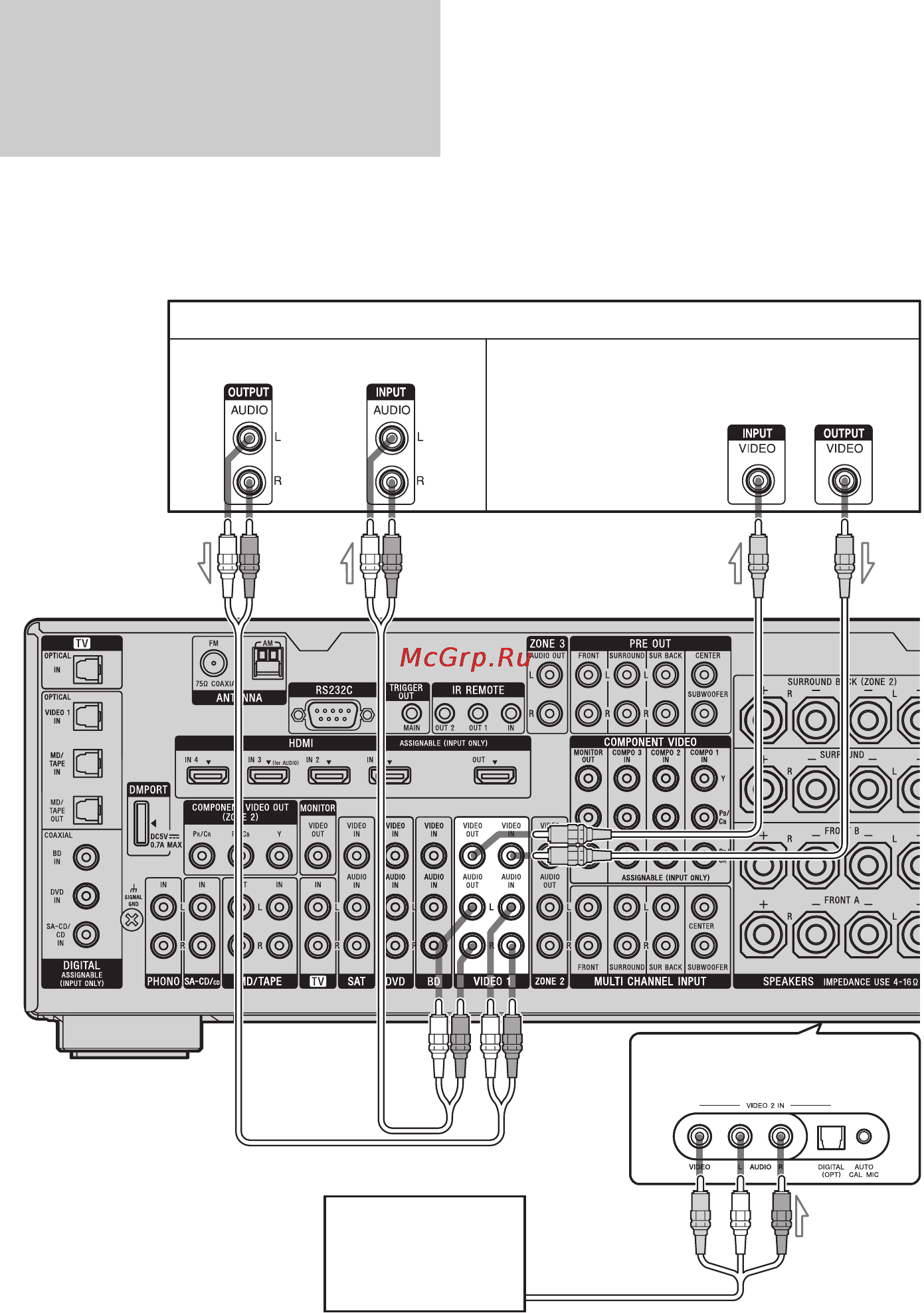

Следующие рисунки показывают, как
подключить компонент с аналоговыми
разъёмами, как, например,
DVD-рекордер, видеомагнитофон и т.п.
Нет необходимости производить
подключение всех шнуров. Подключите
аудио и видеошнуры к
соответствующим разъёмам Ваших
компонентов.
Подключение
компонентов,
оснащенных аналоговым
видео и аудио разъёмом
DVD-рекордер, видеомагнитофон
A
(На передней панели)
A Аудиошнур (не прилагается)
B Видеошнур (не прилагается)
CАудио/видеошнур (не прилагается)
Аудиосигналы Видеосигналы
Видеокамера,
приставка для
видеоигр
B
C
