PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
6
2.2. Содержание упаковки.
1. Станок 1 шт.
2. Инструкция по эксплуатации 1 шт.
3. Описание оборудования.
3.1. Технические характеристики.
Максимальная длина изгибаемого материала 1050 мм
Макс толщина изгибаемого листового материала 1,5 мм
Угол изгиба 0-150°
Габаритные размеры 1100×750×1200 мм
Масса станка 120 кг

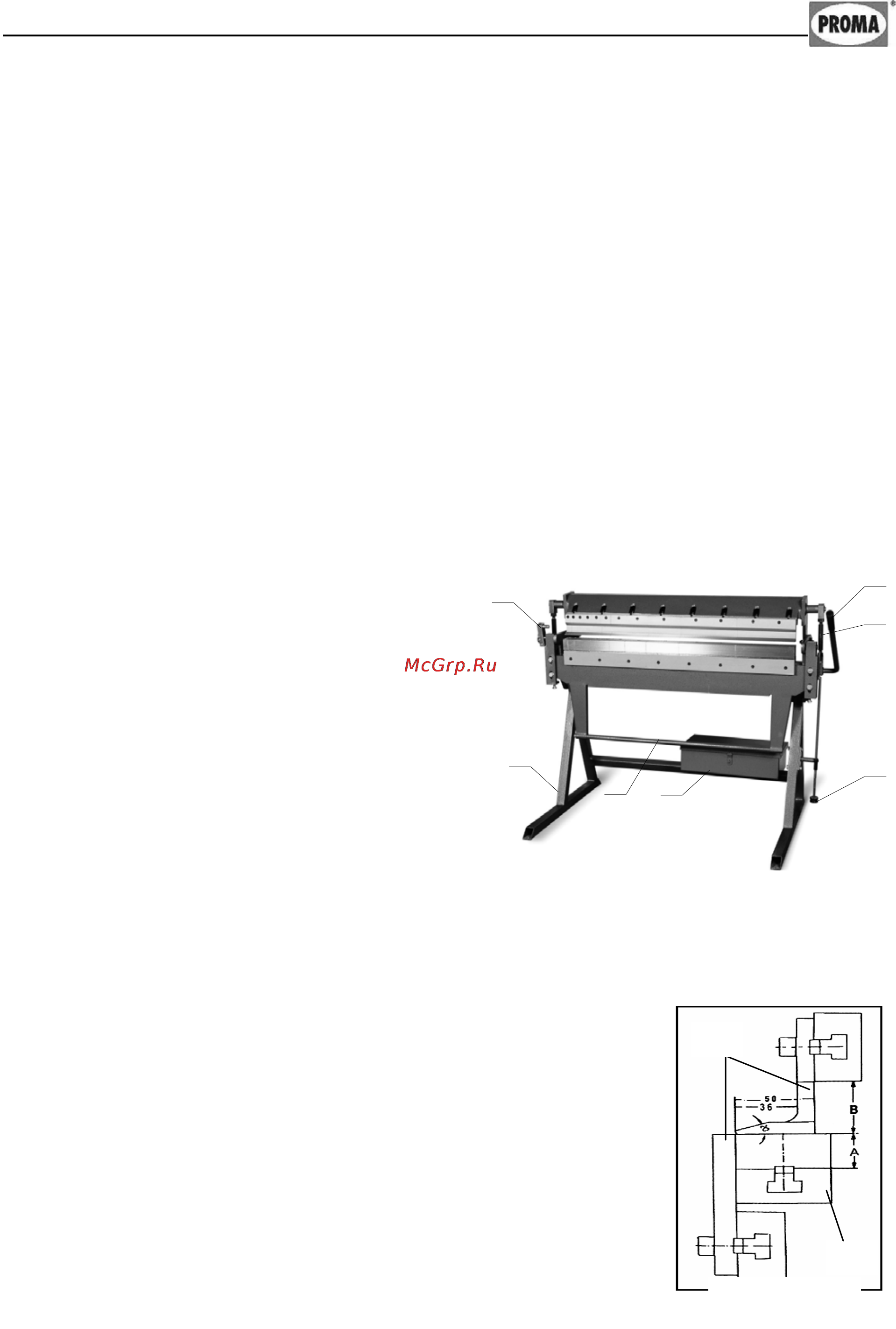

3.2. Основные узлы и детали оборудования.
1. Регулируемый угловой упор сгиба
2. Рама гибочного станка
3. Ручка поворотной траверсы.
4. Ящик для инструмента.
5. Регулируемый упор прижимной тра-
версы гибочного станка
6. Болт для настройки прижимной тра-
версы гибочного станка
7. Рычаг подъема верхней траверсы ги-
бочного станка.
Рисунок 2.
3.3. Краткое описание конструкции оборудования.
Станок состоит из рамы 2, на которой установлены
неподвижный стол 8, верхняя прижимная и нижняя пово-
ротная траверсы. Рабочей является нижняя поворотная
траверса, приводимая в движение ручкой 3. Верхняя тра-
верса настраивается с помощью болта 6. Рычаг подъема
верхней траверсы 7
служит для закрепления материала. С
помощью упора 5 настраивается зазор для зажима мате-
риала. Ящик 4 служит для хранения инструмента и смен-
ных матриц.
Гибочный узел станка состоит из съемных секторов
9, при помощи которых можно производить сгибание за-
крытых форм типа короба (см. рис. 2 и 3).
1
2
4
5
7
6
3
8
9
Рисунок 3.
