14
[Описание ККТ]
Подключение управляющих устройств к ККТ
Подключение управляющих устройств к ККТ осуществляется по схеме:

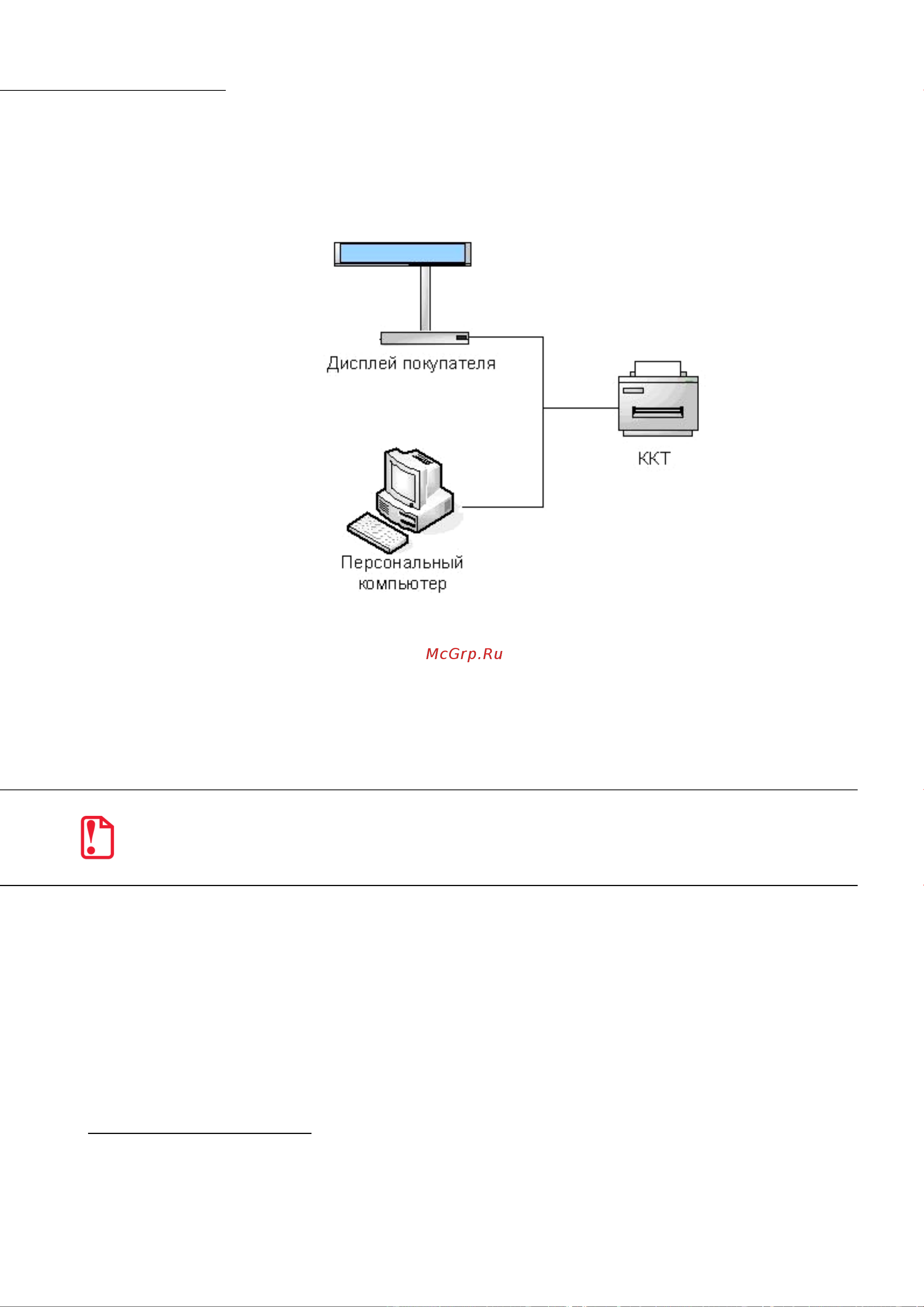

Рисунок 3. Подключение управляющих устройств к ККТ
При работе ККТ в системе с персональным компьютером
1
(далее - ПК), передача команд
осуществляется от ПК к ККТ, ККТ в свою очередь передает команды дисплею покупателя. Для
включения ККТ, необходимо перевести выключатель ККТ на передней панели в положение «I».
При включении ККТ проводится ее автоматическое самотестирование.
Автоматическое тестирование занимает несколько секунд, и при успешном его окончании
загорается индикатор питания и печатается информационное сообщение «ККТ готова к работе».
st
В случае возникновения какой-либо ошибки при автоматическом тестировании, необходимо
выключить ККТ и обратиться к изготовителю ККТ или в организацию, обслуживающую
данную модель ККТ. Описание видов неполадок приведено в разделе «Неполадки и их
устранение» на странице 49.
1
– В качестве управляющего работой ККТ устройства, может использоваться как персональный компьютер (ПК),
так и мобильное устройство или специализированный ПОС терминал, на котором установлено программное
обеспечение, в котором реализована поддержка данной модели ККТ. Требование к управляющему устройству
определяются установленным на нем программным обеспечением.
