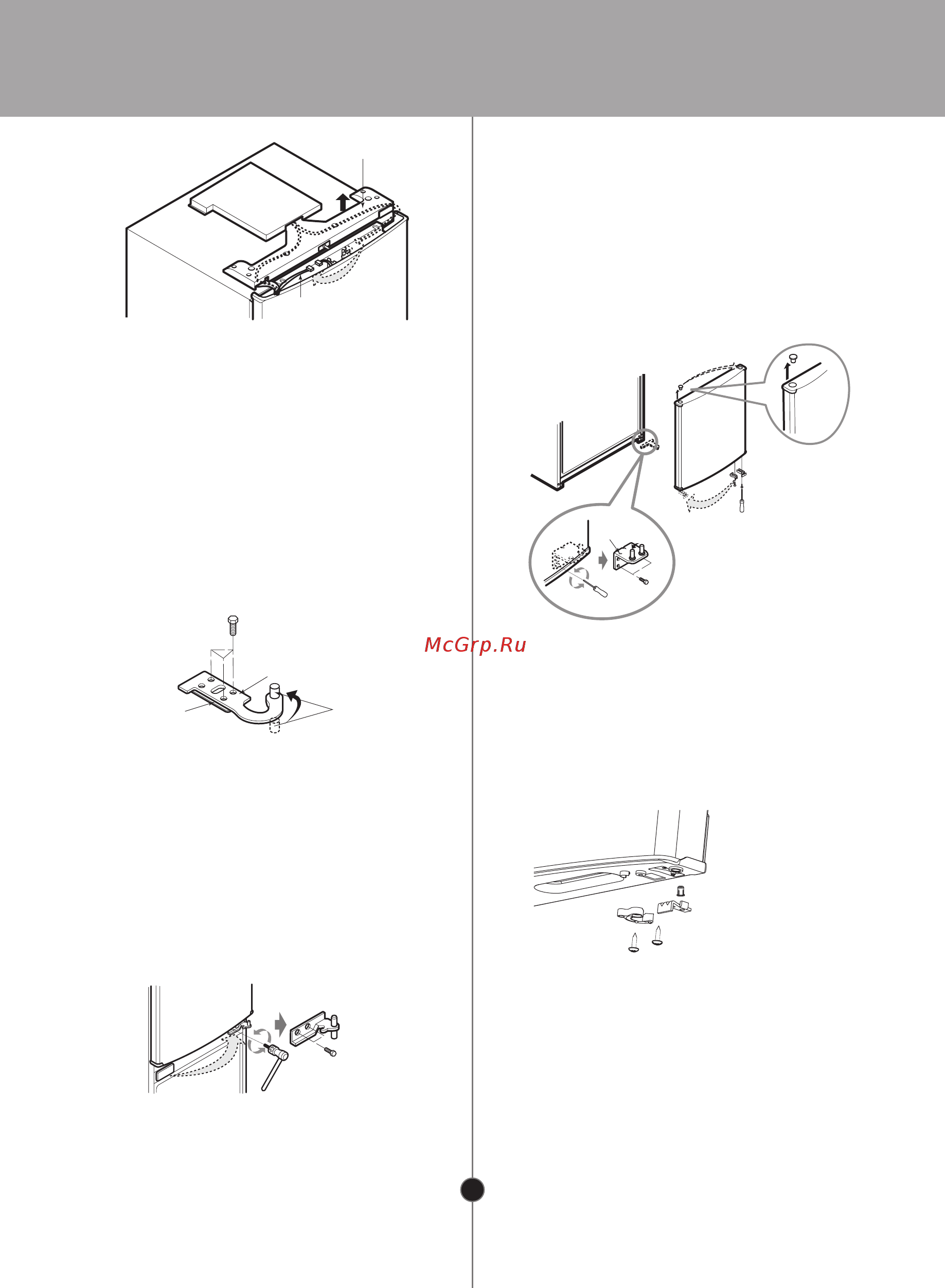

• Снимите ограничитель (28) и втулку (29)
и доводчик (30), в нижней части двери
холодильного отделения, открутив
винты (31), и закрепите их на противопо-
ложной стороне. Проделайте аналогич-
ную операцию для двери морозильного
отделения;
(31)
(28)
(30)
(29)
• Снимите нижнюю дверную петлю (25),
открутив винты (24) открутите стержень
(26) и зафиксируйте его с противопо-
ложной стороны петли (25) используя
ключ на 6 мм;
• Снимите заглушку (27) в верхней части
двери морозильного отделения и
установите с противоположной сторо-
ны;
(24)
(26)
(25)
(27)
• Снимите центральную дверную петлю
(22), открутив болты (21) шестигранни-
ком на 5мм;
• Снимите дверь морозильного отделе-
ния;
• Заглушку зафиксируйте с противополож-
ной стороны холодильника;
(21)
(22)
(23)
(12)
(16)
(17)
(20)
(18)
(19)
• Снимите верхнюю дверную петлю (18),
открутив болты (17);
• Снимите дверь холодильного отделения;
• Открутите стержень (19) и прикрутите с
противоположной стороны петли (18)
используя ключ на 6 мм;
• Зафиксируйте прокладку (20) с противо-
положной стороны петли (18);
• Установите нижнюю дверную петлю (25)
морозильного отделения, далее дверь
морозильного отделения, центральную
дверную петлю (22) холодильного
отделения, дверь холодильного отделе-
ния, верхнюю дверную петлю (18),
подключите соединительный кабель
(10), установите крышку (12) и (8) в
обратной последовательности.
