13
RS
Крепление
Изделие должно быть установлено
на идеально ровнои
поверхности.
Возможные деформации, вызванные неправильным
креплением, могут привести к изменениям характеристик
и эксплуатационных качеств варочнои панели.
Длина регуляционного винта крепежных крюков
регулируется перед началом монтажа
по толщине кухонного
топа:
• толщина 30 мм: длина винта 23 мм;
• толщина 40 мм: длина винта 13 мм;
Порядок крепления изделия:
1. При помощи коротких тупых шурупов привинтите 4
центровочные пружины в отверстиях, расположенных по
бокам варочнои панели;
2. Вставьте варочную панель в проем в кухонном
модуле, выровняите и слегка нажмите в центр вплодь до
идеального
прилегания варочнои панели к поверхности
кухонного топа.
3. для варочных панелеи с боковыми профилями: вставив
варочную панели в нишу кухонного модуля, вставьте 4
крепежных крюка (каждыи со своим штифтом) по нижнему
периметру варочнои панели, закручивая их длинными
острыми болтами до тех пор, пока стекло не будет плотно
прилегать к кухонному топу.
!
Важно, чтобы шурупы центровочных пружин оставались
доступными.
!
В соответствии с правилами безопасности после
установки изделия в кухонныи модуль должна быть
исключена возможность касания к электрическими
частями.
!
Все защитные элементы должны быть закреплены таким
образом, чтобы их можно было снять только при помощи
специального инструмента.

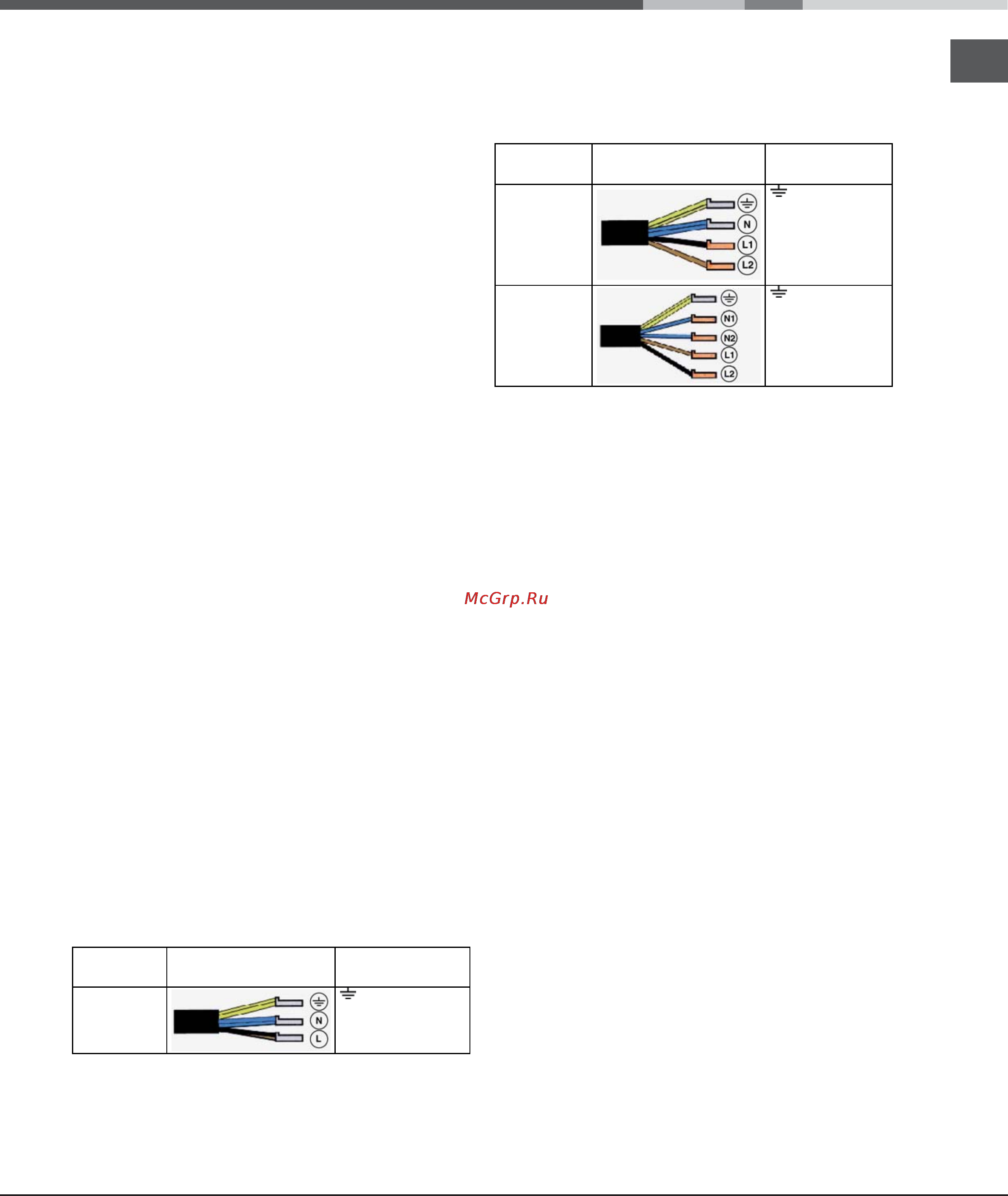

Электрическое подключение
! Электрическое подключение варочнои панели и
возможного встраиваемого духового шкафа должно
выполняться раздельно по причинам безопасности, а так
же для легкого съема духового шкафа.
Монофазное соединение
Варочная панель оснащена сетевым кабелем,
рассчитанным на монофазное электропитание.
Подсоедините провода в соответствии с таблицеи и
приведенным ниже схемам:
Типовое
напряжение и
частота сети
Электрический провод
Подсоединение
проводов
220-240В 1+N ~
50 Гц
: желто-зеленый;
N: 2 синий провода
вместе на
L: коричневый вместе с
черным
Другие типы соединений
Если электропроводка соответствует однои из следующих
характеристик:
Типовое напряжение и частота сети
• 400В - 2+N ~ 50 Гц
• 220-240В 3 ~ 50 Гц
• 400V 3 - N ~ 50
Гц
• 400В - 2+2N ~ 50 Гц
Разделите провода и подсоедините проводники в соответствии
с таблицеи и приведенным ниже схемам:
Типовое
напряжение и
частота сети
Электрический провод
Подсоединение
проводов
400В -2 +N ~
50 Гц
220-240В 3 ~
50 Гц
400V 3-N~ 50 Гц
: желто-зеленый,
N: 2 синий провода
вместе на
L1: черный
L2: коричневый
400В -2 +2N ~
50 Гц
: желто-зеленый;
N1: синий
N2: синий
L1: черный
L2: коричневый
Подсоединение сетевого кабеля изделия к сети
электропитания
В случае прямого подключения изделия к сети необходимо
установить между изделием и электрическои сетью
многополярныи разъединитель с минимальным расстоянием
между контактами 3 мм.
!
Электромонтер несет ответственность за правильное
подключение изделия к электрическои сети и за соблюдение
правил безопасности.
Перед осуществлением электрического подсоединения
необходимо проверить следующее:
• сетевая розетка должна быть соединена с заземлением и
соответствовать нормативам;
• сетевая розетка должна быть расчитана на максимальную
потребляемую мощность изделия, указанную на паспортнои
табличке с техническими характеристиками;
• напряжение и частота тока сети должны соответствовать
электрическим данным изделия;
• сетевая розетка должна быть совместима со штепсельнои
вилкои изделия. В противном случае замените розетку или
вилку; не используите удлинители или троиники.
!
Изделие должно быть установлено таким образом, чтобы
сетевои кабель и сетевая розетка были легко доступны.
!
Сетевои кабель изделия не должен быть согнут или сжат.
!
Регулярно проверяите состояние сетевого кабеля и при
необходимости поручаите его замену только уполномоченным
техникам.
!
Производитель не несет ответственности за последствия
несоблюдения перечисленных выше требовании.
! Категорически запрещается отсоединять и не заменять
сетевой кабель. В случае отсоединения или замены сетевого
кабеля гарантия на изделие аннулируется, равно как и
маркировка ЕС. Компания INDESIT снимает с себя всякую
ответственность за несчастные случаи или ущерб, вызванный
отсоединением или заменой оригинального сетевого кабеля.
Допускается замена только на оригинальный сетевой кабель,
выполняемая
техником, уполномоченным Компанией INDESIT.
