3. Подключение аудио- и видеокомпонентов
В данном разделе описывается
подсоединение компонентов к этому
ресиверу. Перед началом подсоединения
найдите страницы в разделе
“Подключаемые компоненты”
, на
которых описано подсоединение аудио-
и видеокомпонентов.
После подсоединения всех имеющихся
компонентов перейдите к разделу
“4. Подключение антенн” (стр. 22).
Подключаемые компоненты
Качество звука зависит от того, какое
гнездо используется для подключения.
См. приведенный ниже рисунок.
Выберите тип подключения,
подходящий для гнезд, которыми
оснащен компонент.
Подключение компонентов
Чтобы подключить См.
Аудиокомпоненты
• Super Audio CD/CD-
проигрыва-тель
стр. 19
Видеокомпоненты
• DVD проигрыватель
• DVD рекордер
• Спутниковый тюнер
• Видеомагнитофон
стр. 20

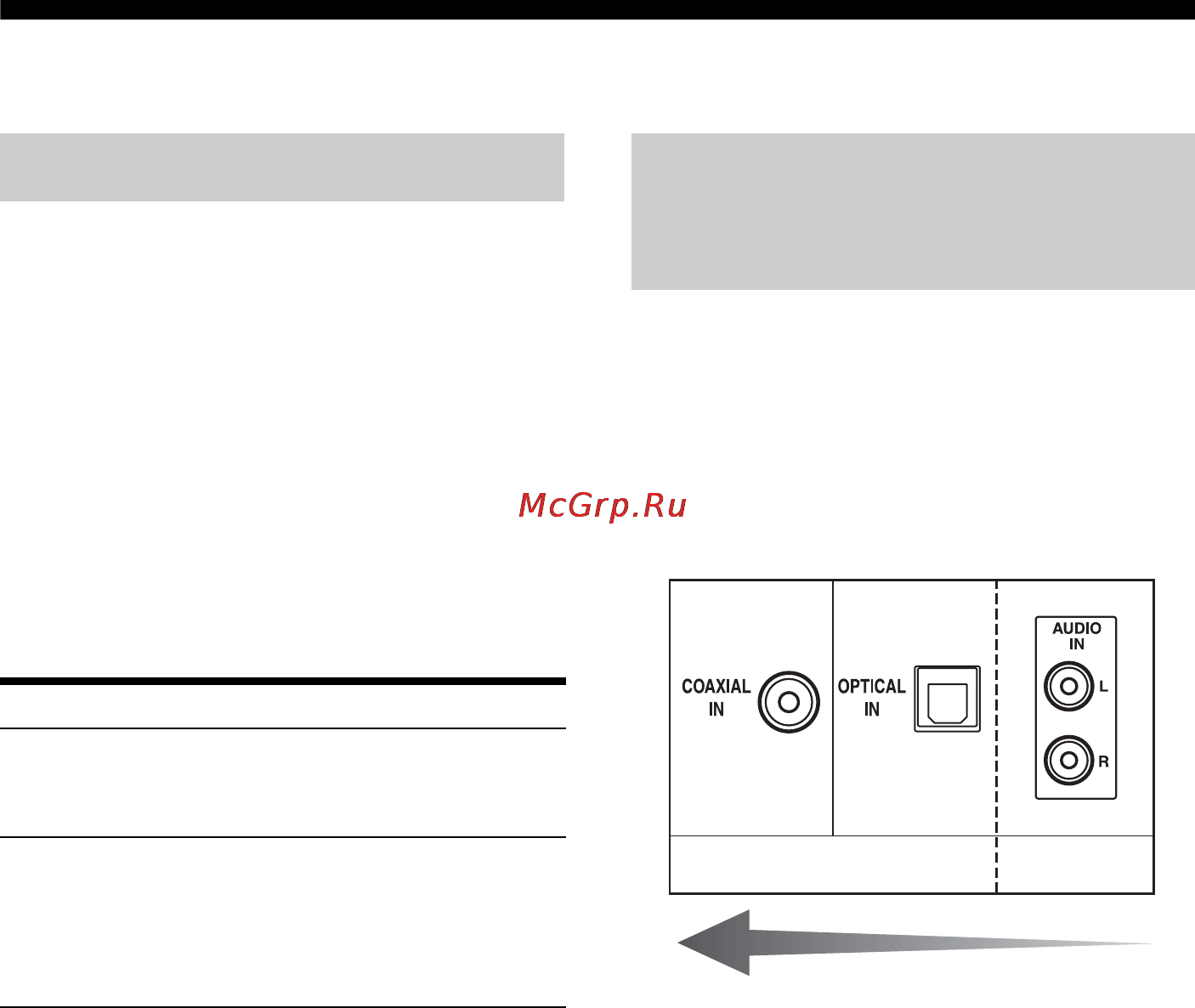

Входное аудиогнездо,
используемое для
подключения
Аналоговые
Цифровые
Высококачественный звук
