19
RU
E:\SEM_Janet\Year2006\Data_SS100P\JC060303_2681272811_HT-
SF1000P_RU\2681272811\RU030CON_HT-SS1000P-CEL.fm
masterpage: Right
HT-SS1000P
2-681-272-81 (1)
Подготовка к эксплуатации

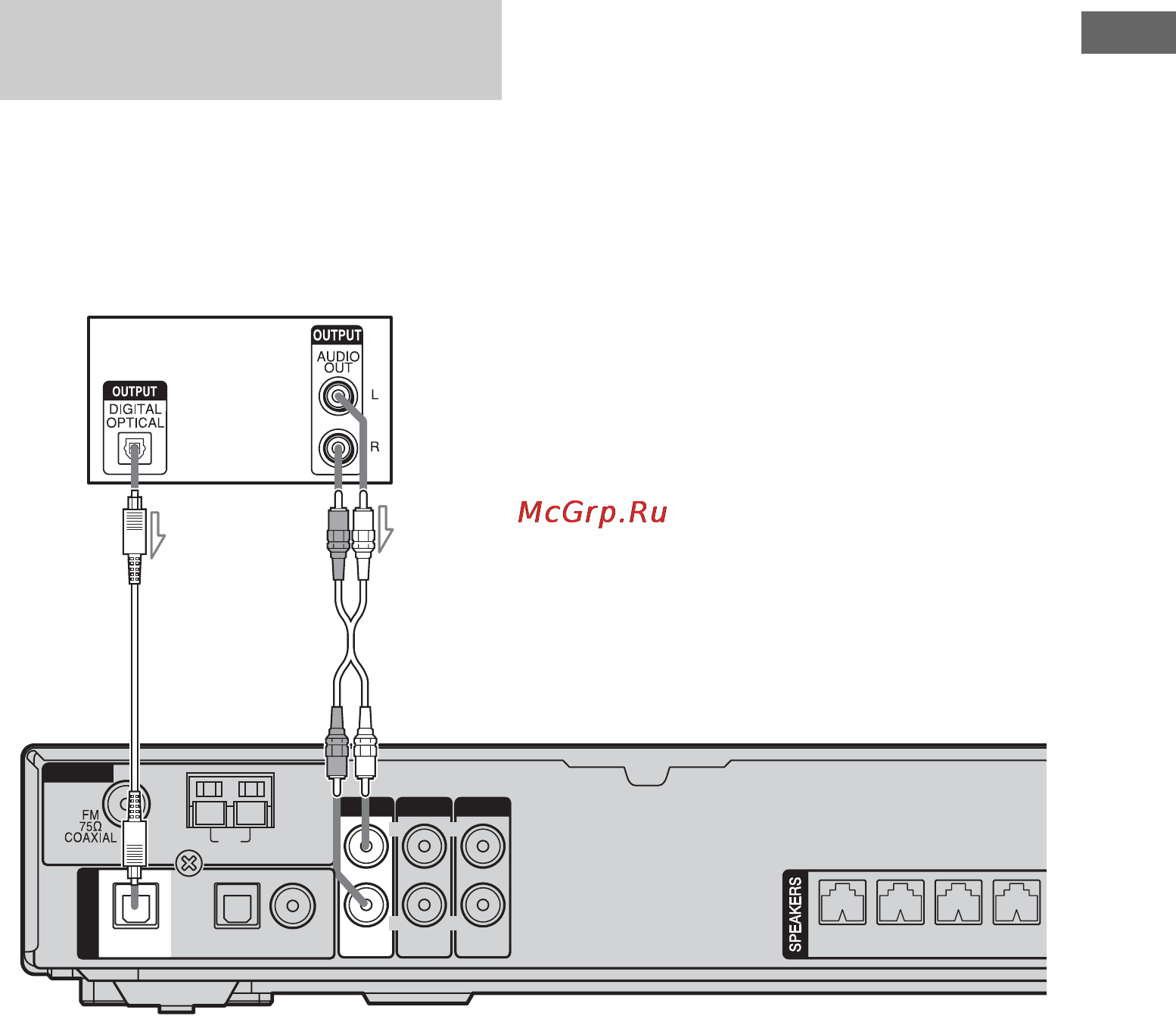

На следующем рисунке показано
подключение аудиокомпонентов, таких
как проигрыватель Super Audio CD
проигрыватель или CD-проигрыватель
компакт-дисков.
Примечание
При воспроизведении диска Super Audio CD
на проигрывателе для дисков Super Audio CD
звук воспроизводится только в том случае,
если выполнить подключение к гнездам
SA-CD/CD AUDIO IN (гнездо аналогового
входа) на ресивере. См. инструкции по
эксплуатации, прилагаемые к
проигрывателю Super Audio CD.
Подключение
аудиокомпонентов
AUDIO IN
VIDEO 2
AUDIO IN
VIDEO 1
AUDIO IN
L
R
L
R
AM
ANTENNA
FRONT R
– +
FRONT L
– + – + – +
SUR R SUR L
U
DVD
COAX IN
OPT IN
SA-CD/CD
OPT IN
VIDEO 2
DIGITAL
SA-CD/CD
Super Audio CD-/
CD-проигрыватель
A
B
A Оптический цифровой кабель (не прилагается)
B Аудиокабель (не прилагается)
